Пристрій блоку запобіжників лада калина 2 покоління

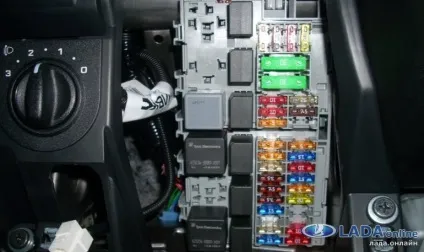

Блок реле і запобіжників також називають монтажним блоком або чорним ящиком. У разі виявлення несправності автомобіля пов'язаної з електрообладнанням, в першу чергу перевіряють запобіжники і реле. Якщо запобіжник перегорів, то перед його заміною слід спочатку визначити причину його перегорання.

Де знаходяться запобіжники Лада Калина 2

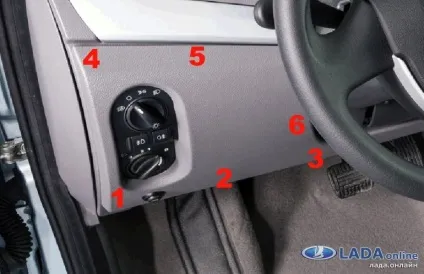

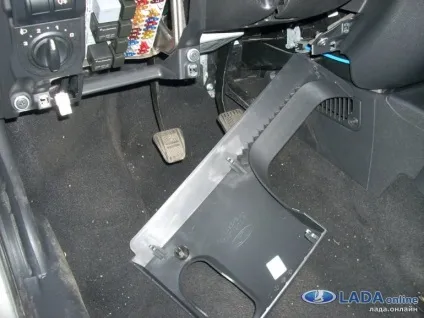

Блок запобіжників розташовується біля лівої ноги водія. Потягніть за нижній лівий кут кришки (№1) і звільніть ліву точку замикання, потім середню (№2) і дві праві точки замикання (№3 і 6). Після чого звільніть верхні точки замикання (№4 і 5) і зніміть кришку.

Установка кришки блоку запобіжників проводиться в наступному порядку: спочатку защипувалися праві елементи кріплення, потім нижні, після чого верхні. Слідкуйте за точним збігом кріпильний елементів кришки в металеві фіксатори.

На пластиковій кришці монтажного блоку є позначення, які вказують, за що відповідає кожен запобіжник (F) і реле (K), а також їх нумерація.

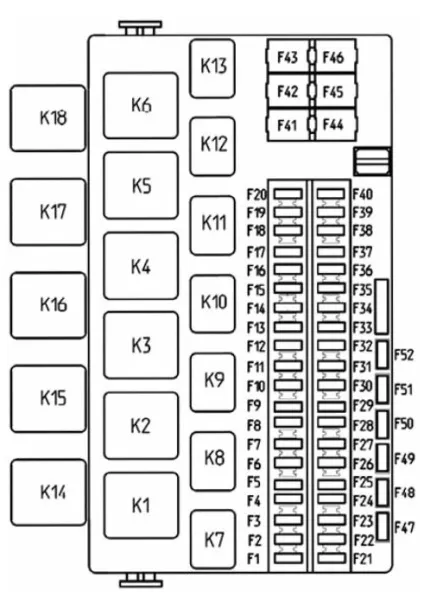

Схема запобіжників Лада Калина 2

У таблиці вказано набір запобіжників для максимальній комплектації виконання «люкс» (в залежності від набору опцій окремі запобіжники з даного набору в комплектації «Норма» можуть не використовуватися).

Номер і сила струму *
