Для розуміння принципів роботи бетононасосів і кращого орієнтування в пропозиціях на ринку оренди, потенційному клієнту буде не зайвим вивчити пристрій бетононасоса і основні різновиди. Даний матеріал вступний і не містить складних академічних даних. Ознайомившись з матеріалами статті Ви зможете самостійно оцінити доцільність оренди бетононасоса. можливості та технічні обмеження кожного з описаних видів техніки.

Все бетононасоси мають силову установку для прокачування цементобетонних сумішей і приймаючий пристрій - «бункер».

За принципом дії бетононасоси поділяються на дві великі групи: поршневі і роторні.

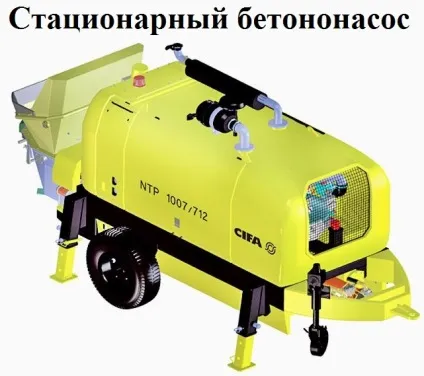

Поршневі бетононасоси існують стаціонарні і автомобільні. Стаціонарні встановлюються на лафеті і доставляються до місця будівництва в кузові вантажної а / м, або як причіп. Автомобільний має свій хід, так як встановлений на шасі і, як правило, рухливу стрілу з декількох секцій з закріпленими на ній трубами, по яких під тиском подаються будівельні суміші. Як зрозуміло з назви, сам насос має поршні, під дією яких і створюється необхідний тиск. Даний вид техніки відрізняється надійністю і високою продуктивністю, яка може досягати 170 м3 на годину. Велика частина таких машин має регулювання швидкості подачі з допомогою електронних систем, що дозволяє вирішувати різні завдання при сучасному будівництві. Стаціонарний поршневий бетононасос влаштований за тим же принципом, що і автомобільний, але не має рухомий стріли. Вона, разом з трасою з труб і шлангів, збирається окремо, що вимагає додаткової робочої сили і істотних фінансових витрат. Оренда стаціонарної техніки стає рентабельною виключно в разі необхідності проведення монолітних робіт на дуже великій висоті в перебігу тривалого часу.

Плюси поршневих насосів полягають в тому, що вони можуть прокачувати великий обсяг бетону на різну відстань, або висоту. Ця техніка становить кістяк всього парку бетононасосів в Москві і Області.

роторні

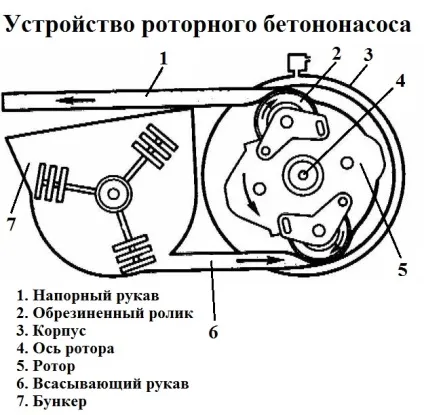

Від вищеописаного агрегату, даний тип бетоноподающего обладнання відрізняється принципом роботи насоса. У ній є поворотний рухливий ротор, який буквально видавлює суміш, що видно на ілюстрації. В основному ці машини мають власну автомобільну базу і стрілу, але зустрічаються і невеликі бесстреловие автомобільні і стаціонарні насоси цього типу. В даний час роторних бетононасосів стає все менше і менше, але цей вид спеціальної техніки як і раніше затребуваний. Це пов'язано з рядом факторів. По-перше, часто вони мають невеликі габарити, що незамінне на ряді будівництв. По-друге, роторний насос качає бетон плавно, а це може бути необхідно, наприклад, при роботі зі «слабкою» опалубкою. До істотних недоліків роторних насосів можна віднести властивість перегріватися, що не дозволяє прокачати більше 60-80 м3 за зміну. В крайньому випадку можна перервати роботу на 3-4 години, промити бункер і стрілу і продовжувати, коли агрегат охолоне.

За типом бетоноподающего обладнання виділяють наступні групи:

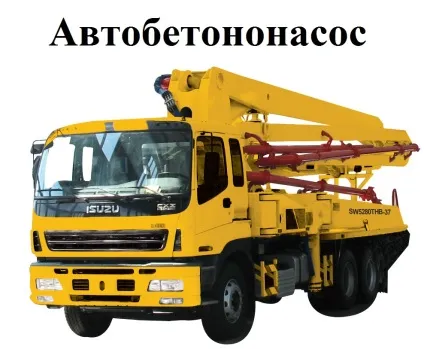

Автобетононасоси
Мають стрілу з бетоноводом і призначені для подачі матеріалу на відстань. Установка змонтована на вантажівці. Невибагливі, надійні і зручні у використанні. Зустрічаються стріли висотою від 14 до 75 метрів. На ринку оренди автобетононасосов Москви масово представлені насоси з довжиною стріли від 22 і до 62 метрів. Але компанія СДСК пропонує також малогабаритну техніку з довжиною стріли 15 і 16 метрів на базі невеликих вантажівок Isuzu і Mitsubishi.

Так само мають в своїй основі силову установку на автомобільному шасі, але не мають стріли. Призначені для подачі на велику відстань по горизонталі, або вертикалі по змонтованої вручну трасі. Вимагають достатню для складання, демонтажу та очищення траси кількість робочих. Істотний плюс полягає в максимально спрощеною доставці.

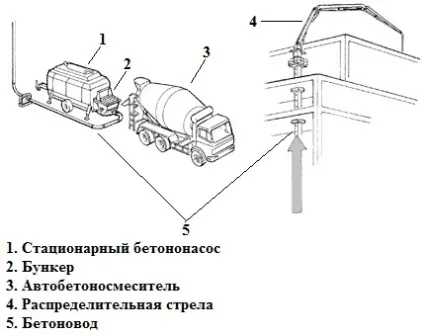

Немає власного ходу, або змонтовані на причепі. Являють собою невелику силову установку з бункером. Такий насос приєднується до заздалегідь змонтованої трасі і може подавати суміш на відстань до 350 метрів у висоту і до 1500 метрів по горизонту. На кінці траси звичайно встановлюється рухлива розподільна стріла. Дистанція може варіюватися, залежно від потужності і моделі. Зустрічається техніка з дизельним і електроприводом, а також - комбінована. Вимагає додаткового обладнання: компресора, освітлення в нічний час і побутівки для персоналу. Також для цього типу обладнання потрібно цілодобова охорона на території об'єкта.

Малогабаритні автобетононасоси можна виділити в окрему групу, з огляду на їх універсальності і унікальності їх характеристик. Зустрічаються як роторні, так і поршневі машини цього типу. Дозволяють легко виробляти монолітні роботи на дачі, або в інших обмежених просторах. Непоодинокі й випадки їх використання в приміщеннях з стелями від 6 метрів і вище.

Техніка будь-якого типу вимагає приготування пусковий суміші з цементу, або на заводі. У другому випадку вона доставляється автотранспортом. Також можна використовувати спеціальний хімічний гель в пакетах. Пускова суміш призначена для промазки внутрішніх поверхонь бетоноводов і механізмів силової установки перед початком роботи.

Всі перераховані машини вимагають:
- Відповідною габаритам і вазі майданчики для розміщення опор,
- Постійного джерела води (в холодну пору року - теплою);
- Своєчасного підходу автобетоносмесителей з інтервалом не більше 40 хвилин, а для бетону високої марки - не більше 20 хвилин між АБС;
- Місця для зливу відпрацьованої рідини.
