ЕПРА ДЛЯ ЛАМПИ СВОЇМИ РУКАМИ

Необхідність хорошого освітлення радіоаматорського місця занять, з достатнім світловим потоком і в той же час економічного, спонукало, можна навіть сказати, на деякі шукання і пробу варіантів. Спочатку використовував звичайну невелику лампу прищіпку, поміняв її на маленький настільний люмінесцентний світильник, потім був 18 ватний люмінесцентний світильник «стельові - настінного» варіанту китайського виробництва. Останнє сподобалося найбільше, але кріплення безпосередньо самої лампи в арматурі було кілька занижено, буквально на два - три сантиметри, проте «для повного щастя» їх і не вистачало. Вихід знайшов в тому, щоб зробити те ж саме, але по своєму. Так як робота наявного ЕПРА нарікань не викликала логічно було схему повторити.

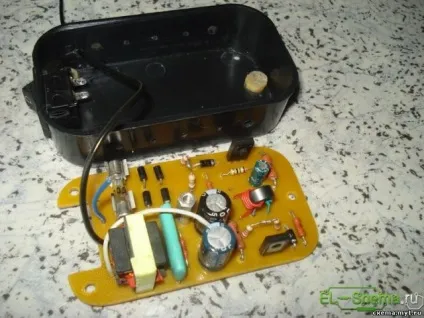

Це велика частина даного ЕПРА, дросель і конденсатор у китайців сюди не увійшли.

Власне сумлінно змальована з друкованої плати схема. Номінал електронних компонентів, що дозволяють це зробити, визначався не тільки «за зовнішнім виглядом», а й за допомогою замірів, з попередніми випаюванням компонентів з плати. На схемі номінал резисторів вказано відповідно до кольоровим маркуванням. Тільки відносно дроселя дозволив собі не розмотувати наявний для визначення кількості витків, а заміряв опір намотаного дроти (1,5 Ом при діаметрі 0,4 мм) - спрацювало.

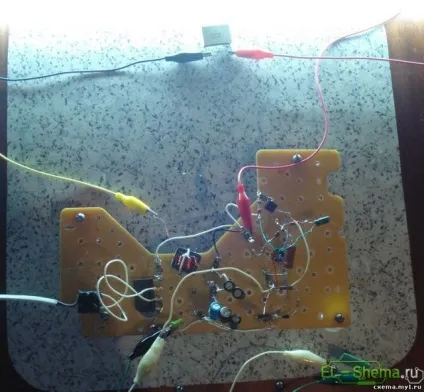

Перша збірка на монтажній платі. Номінали компонентів підбирав скрупульозно, незважаючи на габарити і кількість, і був винагороджений - лампочка запалилася з першого разу. Ферритові кільце (10 х 6 х 4,5 мм) від енергозберігаючої лампочки, його магнітна проникність невідома, діаметр дроту котушок на нього намотаних 0,3 мм (без ізоляції). Перший пуск в обов'язковому порядку через лампочку розжарювання в 25 Вт. Якщо вона горить а люмінесцентна спочатку блимає і гасне - збільшуйте (поступово) номінал С4, коли все запрацювало і нічого підозрілого виявлено не було, і прибрав лампу розжарювання, то зменшив його номінал до початкового значення.

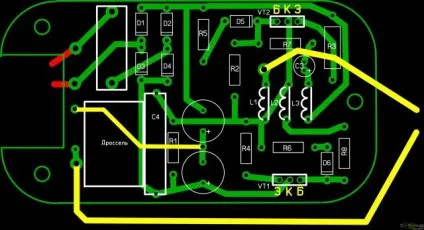

В якійсь мірі орієнтуючись на друковану плату першоджерела, намалював печатку під наявний відповідний корпус і електронні компоненти.

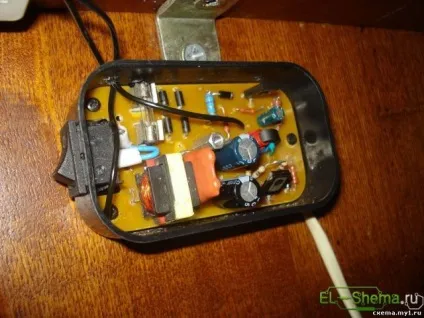

Протрави хустці і зібрав схему. Уже смакував момент, коли буду задоволений собою і радий буття. Але, схема, зібрана на друкованій платі відмовилася працювати. Довелося виникають і займатися підбором резисторів і конденсаторів. На момент установки ЕПРА за місцем експлуатації С4 мав ємність 3n5, С5 - 7n5, R4 опір 6 Ом, R5 - 8 Ом, R7 - 13 Ом.

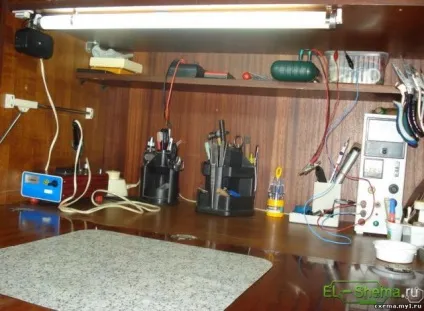

Світильник «вписався» не тільки в дизайн, лампа, піднята до упору вгору, дала можливість комфортно користуватися поличкою всередині ніші секретера. Затишок в «приміщенні» наводив Babay.
