Як влаштований перфоратор пристрій, робота, режими, двигун

В се коли-небудь стикалися з необхідністю просвердлити отвір у стелі або стіні. Добре, якщо стіна з цегли, а якщо із залізобетону? Звичайним дрилем зробити це буде проблематично. Для таких робіт використовується перфоратор. Навіть при незначних потужностях ефективність його буде набагато краще, ніж у дрилі.

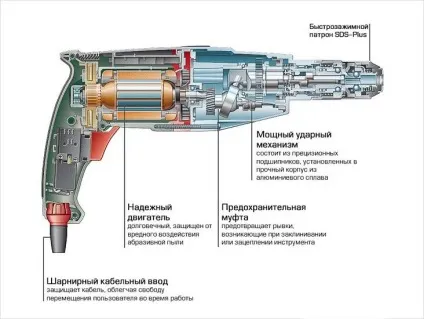

Пристрій і робота перфоратора

Основну роль виконує електродвигун. Він приводить в рух механізм або вал, який за допомогою плаваючого підшипника змушує рухатися поршень. Поршень створює надлишковий тиск в спеціальному каналі, у автомобілістів це називається компресія. Встановлене в ньому ударний пристрій під тиском змушує рухатися приєднаний за допомогою патрона робочий орган. Робочий орган - це свердло або бур. У перфораторах встановлюються колекторні електродвигуни.

Існує два виконання ударного механізму - електромеханічний і електропневматичне.

Зазвичай використовують електропневматичні тип

Електромеханічний тип заснований на принципі створення електромагнітними котушками зворотно-поступального руху сердечника, який передає ці удари на робочу частину. Принцип дії електропневматичного типу, що є основним, заснований на принципі створення компресії. Механічне обертання перетворюється в рух поршня, що створює тиск, і за допомогою стиснутого повітря виробляє ударну дію на бойок, що б'є по хвостовику свердла.

Перфоратори можуть відрізнятися розташуванням електродвигуна. Найзручніше користуватися перфоратором з двигуном, який встановлений горизонтально. Виходить не громіздка, зручна модель. Але вона застосовується в інструментах малої і середньої потужності. Якщо інструмент потужний і застосовується для тривалих і великих обсягів робіт, то в такому випадку двигун буде розташовуватися вертикально. У чому їхня відмінність? Навіть за зовнішнім виглядом це стає очевидно. У місці розташування двигуна, прорізи для вентиляції і, відповідно, охолодження. Такий апарат зможе працювати набагато довше без перегріву двигуна, продуктивність буде відповідно більше.

Як і у звичайного відбійного молотка, в перфораторах є режим холостого ходу.

Компресія, тобто надлишковий тиск в поршневому механізмі, відповідає за роботу ударного механізму. Після закінчення робіт перфоратор забирається від оброблюваної поверхні, ударний механізм під дією пружин відсувається вперед. Повітря з поршневої системи виходить, і ударний механізм не працює. Для відновлення роботи ударного механізму свердло треба втопити, придавивши перфоратор вперед.

За принципом використовуваної енергії існує 4 види перфораторів: акумуляторні, електричні, бензинові та пневматичні.

Горизонтальний або вертикальний двигун, в чому різниця

Перфоратори, в яких двигун встановлений горизонтально, зручніше, легше і звичніше, схожі на дриль. Якщо двигун вертикальний, у нього краще система охолодження, значить, працювати вони можуть довше і інтенсивніше. Але він більше за розмірами і важче. Плюс це чи мінус, якщо працюючий швидше втомиться?

Основні режими роботи

Дуже зручна система, на перфоратори встановлений перемикач. Три положення:

• ударний (відбійний молоток),
• обертання - функція звичайної дрилі,
• обертання з ударами, власне, і є перфоратор.

Перед роботою обов'язково встановіть його в потрібне положення.

Не секрет, що робота з інструментом викликає сильні вібрації. Навіть при роботі зі звичайною дрилем. А в перфораторі вібрація буде сильніше. Виробники намагаються різними способами це усунути. Існують активні, з маркуванням AVS. Але в основному їх застосовують на інструментах великої потужності. Система призначена для гасіння вібрації. Правда, ця система зовсім погасити вібрацію не може, але зменшує значно. Пасивна ж система - це звичайні гумові накладки на корпусі. Толк від таких накладок не дуже великий.

запобіжна муфта

Від слова запобіжник. Що і від чого вона охороняє? Виявляється, дуже потрібна і хороша річ, передбачена у всіх перфораторах. Наприклад, якщо ви працюєте, а свердло заклинило в отворі. Таке теж буває. Можна зламати насадку або перфоратор. Але це не страшно, гірше, якщо буде травмований працівник, причому травми можуть бути досить серйозними. Різко зупинилося обертання бура, а перфоратор продовжує обертатися. Щоб такого не сталося, муфта і передбачена. У неї є ще одне призначення в тій же самій ситуації - захист електродвигуна при миттєвої зупинки і зрослу значенні струму, від перегорання.

Робочий орган для перфоратора

Патрон у перфоратора виготовлений зовсім за іншим принципом, ніж в звичайних дрилях, його не треба затискати ключем. І влаштований він по-іншому.
Інструмент, який застосовується для перфораторів, теж потрібно застосовувати спеціальний. Свердло від звичайної дрилі тут не підійде. У чому його особливість?

Свердла або бур дуже легко замінити, треба просто вставити. Застосована система затиску інструменту SDS. На свердлах або інших деталях є спеціальні канавки, що йдуть уздовж. Інструмент вільно ходить вперед і назад, при цьому навантаження при ударах зменшується. Тому при покупці перфоратора обов'язково поцікавтеся, наскільки доступний у продажу інструмент до даної моделі.

У перфораторі можна використовувати і звичайні свердла. Якщо у вас є перехідник, можна замінити патрон. Але не у всіх перфораторів це можна зробити, тільки у моделей, де це передбачено.

Термін служби перфоратора досить великий. Але і коштує він в два рази більше. При всіх своїх перевагах перфоратор все ж є ручним електроінструментом. Звертатися з ним слід акуратно. Змащувати, міняти щітки. І тоді він прослужить довго.

Сюжет про те як влаштований перфоратор на прикладі інструменту DeWALT D25603K:
