Принцип роботи термостата в автомобілі схема, пристрій і рекомендації

Кожен день ми стикаємося з необхідністю регулювання температури води. Для таких цілей придуманий змішувач з термостатом. Принцип роботи його дуже простий. Але сьогодні ми поговоримо про те, як працює термостат в автомобілі. Це дуже важлива деталь, яка підтримує нормальний температурний діапазон охолоджуючої рідини. В якості останньої не завжди використовується вода. Зараз цю функцію виконує більш технологічний антифриз або тосол.

пристрій механізму

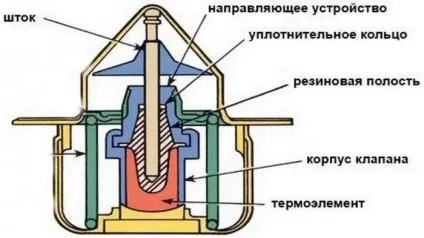

Це дуже маленька деталь, яка поміщається в долоню. Складається вона з корпусу, штока, вхідних, вихідних патрубків, а також гумової камери. Як робоча речовина використовується восковий наповнювач. Так-так - саме на воску грунтується принцип роботи термостата ВАЗ і багатьох інших автомобілів.

Крім іншого, в конструкції також є поворотна пружина, кільце ущільнювача, тарілка клапана і спрямовує елемент. Схему даного механізму ви можете побачити на фото вище.

Термостат (принцип роботи його розглянемо далі) служить для регулювання температури охолоджуючої рідини в системі. Елемент виконує відразу кілька завдань:

• Підтримку необхідного теплового режиму двигуна.
• Прискорення прогріву силового агрегату.

Принцип роботи термостата

Як ми вже сказали раніше, в його основі лежить термоелемент - восковий наповнювач. Саме він керує рухом клапана. У пристрої елемента немає електроніки - все управляється механічно. Отже, який же принцип роботи термостата?

Коли двигун запущено, клапан елемента знаходиться в закритому стані. Таким чином помпа циркулює рідина тільки по малому колу, минаючи основний радіатор. Це забезпечує швидкий прогрів двигуна. Як тільки температура досягла заданої позначки (це може бути 70-85 градусів, в залежності від моделі та типу авто), речовина починає плавитися. Під дією пружини відкривається клапан. В результаті тосол починає йти і на радіатор, який забезпечує охолодження рідини.

Після того як автомобіль припинив свою роботу, температура антифризу починає падати. Коли вона досягне певної позначки (нижче 70 градусів), клапан закриється. Таким чином система буде підготовлена ​​до «холодного» старту, де двигуну обеспечится швидкий прогрів.

Варто відзначити, що закривається і відкривається клапан не відразу. Принцип роботи термостата в автомобілі влаштований таким чином, що елемент може відкриватися лише наполовину. Зазвичай це діапазон в 70-80 градусів. Повною мірою він відкриється лише при температурі понад 95 градусів. Таким же чином клапан і плавно закривається.

Про несправності

Відзначимо, що даний механізм відрізняється високою надійністю і несправності, пов'язані з термостатом, є великою рідкістю.

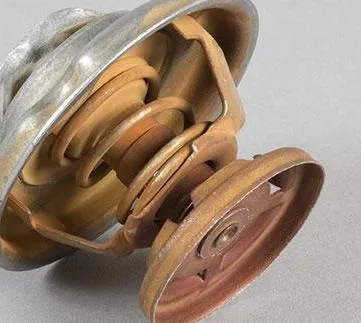

Перша проблема - це постійно відкритий клапан. В такому випадку рідина буде проходити через основний радіатор постійно, навіть при холодному запуску. Проблема чревата тривалим прогревом автомобіля, особливо в зимовий час.

Друга проблема - постійно закритий термостат. На відміну від першої, дана несправність чітко проявляється як в зимовий, так і в літній час. Ознаки поломки - занадто швидкий прогрів мотора і перегрів. Стрілка не тримається в зеленій зоні і починає стрімко йти в червону шкалу, за 110 градусів. Перегрів - дуже небезпечне явище для двигуна. Тому, якщо машина почала кипіти, глушите мотор і на буксирі рухайтеся до місця ремонту (або з тривалими паузами прямуйте самостійно, контролюючи за стрілкою датчика на панелі приладів). Наступна проблема - занадто раннє відкриття. Це явище теж прирівнюється до несправності і виникає найчастіше через шлюбу. Мотор не тільки довго прогрівається до робочих температур, але і не досягає свого «зеленого» режиму. Так, стрілка на панелі не росте вище 70 градусів. А постійна їзда на холодному моторі може спровокувати збільшена витрата палива.

Причина поломок, методи вирішення

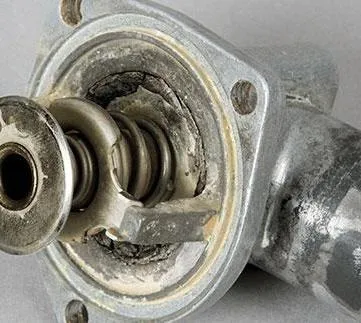

У 99 відсотках причина несправності полягає у термоелементі. У першому в другому випадку віск могло вимити через пробою і розгерметизації камери (або він засох через часу). У третьому виробник просто не доповів термоелемент в повному обсязі або встановив неякісну пружину. Але в будь-якому випадку, єдиний спосіб вирішення проблеми - це покупка і установка нового термостата. Елемент нерозбірними і змінюється цілком. Та й вартість його не надто велика, щоб вживати заходів по ремонту.

Рекомендації по використанню

На вітчизняних автомобілях часто спостерігаються проблеми з підтриманням робочої температури двигуна. Причому, це може виникати навіть на справному термостаті. Щоб вирішити цю проблему, фахівці рекомендують використовувати різні термостати посезонно. Наприклад, в зимовий час їздити з елементом на 85 градусів, а в літній - на 75. Так машина буде швидше прогріватися взимку і не кипіти влітку. Також ви не будете відчувати проблем з холодною грубкою.

Якщо у вас встановлений 5-дірковий термостат старого зразка (це карбюраторні ВАЗ, в тому числі і «дев'ятки»), його слід замінити на більш продуктивний, 6-дірковий. Вартість такого механізму становить 800 рублів. Як показала практика, з ним мотор швидко прогрівається в 20-градусний мороз, прекрасно працює грубка.

Як перевірити?

Оскільки принцип роботи термостата ( «Калини» в тому числі) однаковий, дана інструкція підійде для всіх автомобілів. Перевірити елемент можна на місці, не знімаючи його. Для цього прогреваем авто до робочих температур, глушимо і мацати патрубки у верхній і нижній частині радіатора. Будьте обережні - вони можуть бути гарячими (використовуйте рукавички). Якщо стрілка досягла 80-90 градусів, а один з патрубків (або обидва) холодний, значить, елемент заклинив і не працює.

Більш детально визначити справність елемента можна при знятті. Для цього його поміщають в ємність з водою і доводять до стану кипіння. Принцип роботи термостата заснований на розплавлення воску, завдяки чому відкривається клапан. Це можна побачити візуально, помістивши деталь в киплячу воду.

Отже, ми з'ясували принцип роботи термостата і основні його несправності.
