Принцип роботи ПГУ - енергодиспетчера

Продовжимо цикл освітніх статей. Сьогодні будемо знайомиться з принципом роботи парогазової установки (ПГУ) на прикладі Кіришської ГРЕС.
Це досить цікава ГРЕС з багатою історією, ознайомитися з якою ви можете відвідавши сторінку в Вікіпедії.

Примітна вона ще й тим, що на ній встановлений і успішно експлуатується найпотужніший парогазовий блок ПГУ-800 на території РФ.

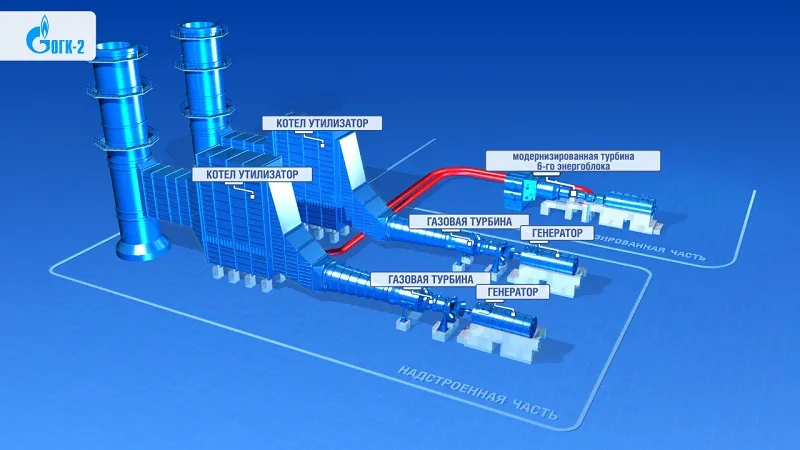

Проектом була передбачена модернізація встановленого в 1975 році енергоблоки потужністю 300 МВт ст. №6 для його подальшої роботи в парогазової циклі з двома газовими турбінами SGT5-4000 виробництва компанії Siemens (279 МВт х 2) з двома горизонтальними Трьохконтурне котлами-утилізаторами виробництва ВАТ «ЕМАльянс».

Власник ГРЕС - ОГК-2, випустив презентаційний ролик присвячений електростанції, в якому дуже наочно роз'яснено принцип роботи цієї ПГУ, та й в цілому зрозуміла суть роботи такого циклу.

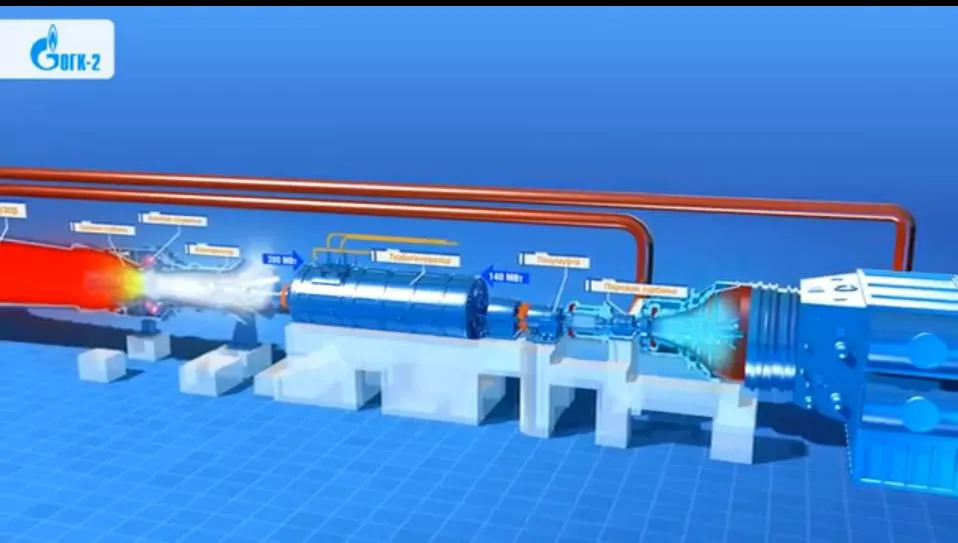

Газова турбіна і парова знаходяться на одному валу. При такій схемі газова турбіна може працювати без парової, а навпаки немає.

(ПГУ в одновальному варіанті)

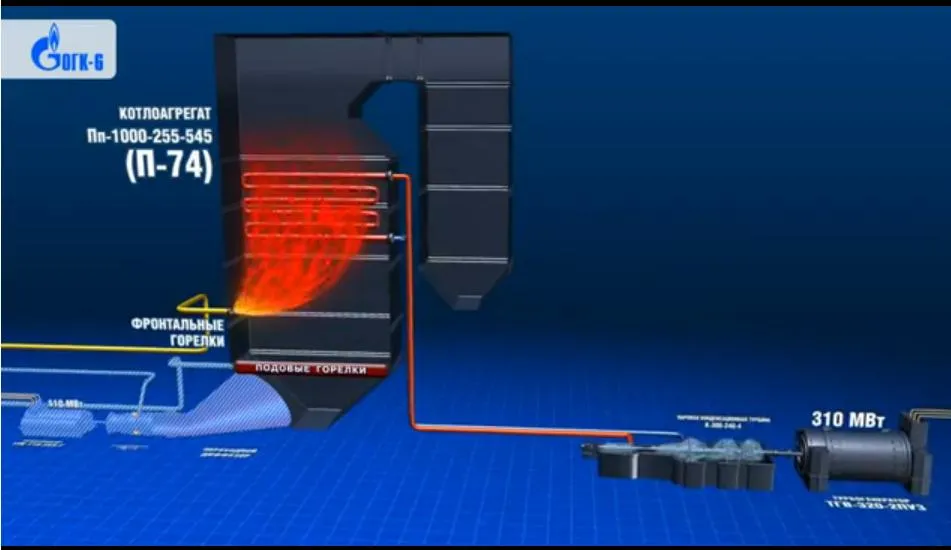

На наступному ролику представлений проект блоку ПГУ Рязанської ГРЕС. Це унікальний проект виконаний у вигляді роздільної роботи газової турбіни і паровий, зі скиданням отработнних газів в паровий котел через подові пальники, пар з якого спрямовується в парову турбіну типу К. Котел додатково оснащений газовими пальниками, які дозволяють експлуатувати блок котел-турбіна без газової турбіни .
