Принцип роботи котла попова
ТЕУ (термохимические енергоустановки) «Котли Попова» представляють собою обладнання для нагріву теплоносія - водяного або повітряного.
Нагрівання відбувається завдяки термохимическим процесам перетворення твердого палива в газоподібний стан з наступним спалюванням цих газів.

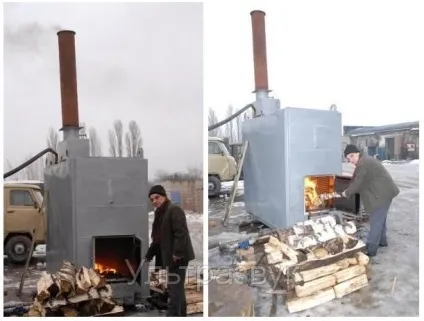

Це обладнання застосовується для опалення в аварійних ситуаціях і в опалювальних системах приміщень різних розмірів і призначення - житлових кімнат, саун, бань, парників, теплиць, для просушки сільськогосподарської продукції та пиломатеріалів.
Котел Попова може працювати як газовий, вугільний, дров'яної апарат, а також як пристрій-утилізатор відходів.
Принцип роботи
В основі роботи цього опалювального обладнання лежить принцип піролізу (термічного розкладання) твердого палива.
У процесі згоряння палива, за умови обмеженого доступу повітря, утворюються горючі компоненти, що мають високу теплотворну здатність. Це метан, метанол, водень, етилен, оксид вуглецю, пиролизная смола. Процес розкладання твердого палива відбувається в діапазоні температур 200-350 0 С. Летючі продукти піролізу переправляються в камеру допалювання, в якій при достатній кількості кисню відбувається їх повне спалювання з виділенням значної кількості тепла. Через теплообмінні поверхні тепло передається теплоносію.
Увага! Отримання додаткової теплової енергії і продовжений у часі процес горіння збільшують тривалість горіння на одній закладці.
Котельня на основі ТЕУ не потребує димососах, оскільки для відведення продуктів згоряння досить тяги, яка забезпечується правильно влаштованої димарем.

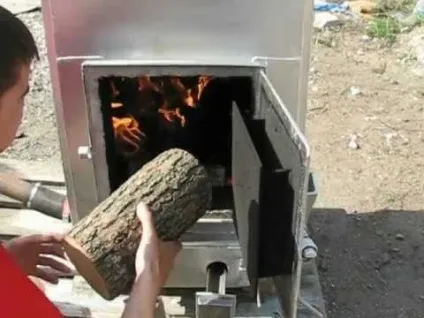

Піролізний котел Попова з механічним регулюванням теплоносія не залежить від електроживлення. Він може підтримувати необхідну температуру з точністю до полуградуса. Паливо закладається в установку один-два рази на добу, що визначається обсягом завантажувальної камери.
Увага! Через відсутність в відводяться газах вуглецю і смол димохідні труби зберігають гладку поверхню, що оберігає їх від накопичення сажі. Чистку теплогенератора може здійснювати будь-різноробочий в поєднанні з виконанням інших робіт.
Золу можна прибирати з агрегату навіть під час роботи, причому повністю її видаляти не потрібно. Навколо великих труб окислювачів спеціально залишають золу шаром товщиною 5-50 мм, що служить каталізатором термохімічних процесів.
Роботу опалювальної установки Попова в будь-який момент можна зупинити за допомогою регулюючої системи.

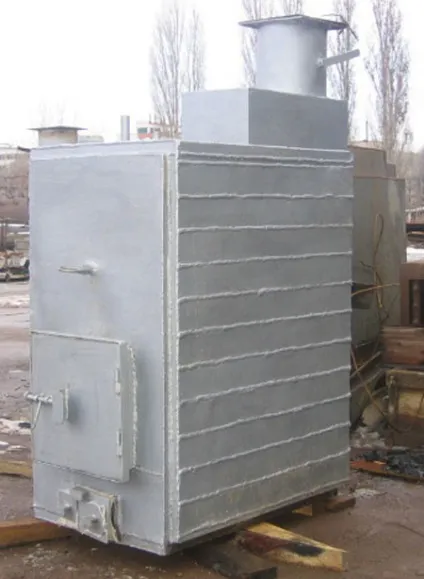

Конструкція піролізного котла Попова
Опалювальний агрегат Попова складається з двох камер: нижньої - піролізної і верхньої - камери допалювання піролізних газів.
Камера дожига складається з двох розділених горизонтальною перегородкою секцій. Агрегат оснащений трьома регуляторами:
- Малі труби окислювачів, що знаходяться під дверима, регулюють потужність опалювальної установки за допомогою зміни подачі кисню в піролізні камеру.
- Верхній шибер, що знаходиться на верхньому патрубку теплогенератора, призначений для регулювання характеристик роботи агрегату зміною швидкості виведення димових газів.
- По центру спереду установки розташований шибер, який не допускає потрапляння димових газів в приміщення.
Над камерою горіння розташовується блок надходження вторинного повітря для допалювання піролізних газів. Блок містить завіхрітелі, які рівномірно розподіляють підігріте повітря по всьому об'єму камери.
У процесі руху димових газів до виходу відбувається їх інтенсивний теплообмін з теплоносієм, що дає можливість знизити температуру продуктів згоряння до 140 0 С.
Увага! Для зниження тепловтрат агрегату служать водяна сорочка і зовнішній теплоізоляційний шар.
Необхідна для роботи ТЕУ тяга забезпечується димарем, довжина якої не менше 7 м. При цьому, горизонтальний ділянка не повинна перевищувати одного метра. Верхня точка димоходу повинна знаходитися вище козирка даху хоча б на 300 мм, що дозволить уникнути задування димових газів в приміщення. Димовідвідна труба по всій ділянці, що контактують із зовнішнім середовищем, повинна бути утеплена. Для чищення димоходу внизу передбачають отвір з дверцятами.
Якщо до системи підключено бак-накопичувач для води, то бажано встановити триходового клапана. Це дозволить теплоносія рухатися по малому колу через накопичувальну ємність, що підвищує температуру теплоносія на вході зворотного труби в агрегат. Підвищення температури теплоносія в зворотному трубопроводі дозволяє продовжити термін служби опалювальної установки.
Як енергоносій для цього опалювального обладнання можуть використовуватися всі види твердого органічного палива, вологість якого не перевищує 65%, в тому числі, всі типи вугілля і торфу. Випускаються також модифікації з газовими пальниками, що забезпечують роботу з магістральним або зрідженим газом.
Відгуки про котлі Попова найрізноманітніші - і позитивні, і негативні. Тому перед придбанням такого обладнання або його самостійного виготовлення за кресленнями доцільно проконсультуватися у користувачів цього агрегату. Представники офіційного виробника ТЕУ «Котли Попова» ТОВ НВП «Ультразвук» стверджують, що на ринку опалювального обладнання можуть з'являтися підробки, які не здатні забезпечувати заявлені характеристики.
