Принцип роботи електронного лічильника електроенергії

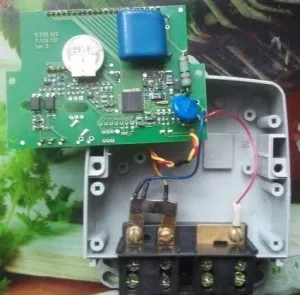

Із стрімким розвитком електронно-обчислювальної техніки на зміну індукційним лічильникам прийшли електронні (цифрові). Принцип роботи будь-якого електричного лічильника ґрунтується на тому, щоб об'єднати миттєві значення сили струму і напруги, що споживаються з мережі, за певну одиницю часу для подальшого відображення на рахунковому пристрої у вигляді готових кіловат-годин. Електронний лічильник складається з основних вузлів:
- датчики струму і напруги;
- перетворювач потужності в частоту імпульсів (КР1095ПП1);
- центральний мікроконтролер (пристрій управління -МС68НС05КJ1);
- постійно-запам'ятовуючий пристрій (ПЗУ);
- контролер рідкокристалічного дисплея (РКІ-К182СВГ2);
- РКІ.
Електричні сигнали від датчиків струму і напруги надходять до перетворювача потужність-частота, який виконує операцію множення, отримуючи спожиту потужність. Отримане значення потужності перетворювач передає у вигляді імпульсу на вхід центрального мікроконтролера, який, в свою чергу, підсумовує імпульси за певний час, отримуючи кВт ∙ год. Центральний мікропроцесор передає дані мікропроцесора РКІ, які, в результаті, відобразяться на дисплеї.
Для збереження показань лічильника в разі втрати електроживлення використовується пристрій EEPROM. Якщо лічильник раптом знеструмився, то після його включення мікроконтролер спочатку витягує з ПЗУ, який був збережений значення і відображає на дисплеї. Після чого продовжує підраховувати імпульси від перетворювача, обмінюючись даними з EEPROM, і збільшує показання лічильника.
Вносячи зміни в програму мікроконтролера РКІ можна задавати різні режими відображення інформації на дисплеї такі, як дату, час, спожита навантаження по тарифам і інше.
Наявність у електронного лічильника зовнішнього інтерфейсного каналу на прикладі RS-485 дозволяє об'єднувати лічильники в групи і передавати всі дані в електропостачальних компанію, що дає можливість відключення електрики у споживачів у разі несплати.
Як датчик струму служить вимірювальний трансформатор (трансформатор струму) або шунтирующая пластинка; датчик напруги-тр-р напруги.
Трифазний електронний лічильник має таку ж конструкцію і володіє функціями відображення на дисплеї активної, реактивної і повної спожитої електроенергії та ін.
