Схеми і основне електрообладнання головних знижувальних підстанцій

На вводах трансформаторів встановлюють короткозамикачі QK1, QK2: в мережах з глухозаземленою нейтраллю - в одній фазі, в мережах з ізольованою нейтраллю - в двох. Короткозамикачем автоматично включається при спрацьовуванні релейного захисту в результаті внутрішніх пошкоджень в трансформаторі ДПП, до яких нечутлива захист за допомогою головних вимикачів ліній BJ11 і ВЛ2 енергосистеми. При включенні короткозамикача створюється штучне коротке замикання на входах вищої напруги (ВН) трансформатора. На таке коротке замикання реагує релейний захист лінії в системі і відключає відповідну лінію.
Двохобмотувальні трансформатори ДПП мають схему з'єднання обмоток У / Д-11 або Y0 / A-l 1. Включення нейтралей трансформаторів 110. 220 кВ на землю здійснюється через однополюсні роз'єднувачі QS5, QS6 типу ЗОН. Останні включають не завжди. Число включених на землю нейтралей регулюють так, щоб струм одно- і двофазного коротких замикань на землю не перевищував встановлені межі. Для захисту ізоляції трансформаторів від пробою при виникненні перенапруги в період роботи з розземленою нейтраллю передбачені розрядники FV2, FV3 в нейтрали. Крім того, розрядники встановлюють на введенні ВН трансформаторів у всіх трьох фазах для захисту від набігаючих по лініях хвиль перенапруг (на схемі FV1, FV4).
Трансформатори ДПП підключають до збірних шин вторинного напруги 6 (10) кВ через масляні вимикачі QF1 і QF2 і роз'єднувачі QS7 і QS8. Якщо потрібно обмеження струму короткого замикання в мережі підприємства напругою 6 (10) кВ, то між вимикачами і роз'єднувачами введення включають трифазні бетонні реактори LR1, LR2.
На рис. 2 показані схеми підключення вводів трансформаторів ГПП до збірних шин розподільного пристрою напругою 6 (10) кВ. Схему а застосовують при установці трансформаторів потужністю до 25 MB А. При більшій потужності трансформаторів звичайно потрібні заходи по обмеженню струмів короткого замикання. При потужності трансформатора 40 MB А застосовують схеми бив, при потужності 63 MB - А рекомендуються схеми гід. Якщо ж потужність трансформатора досягає 80 MB • А, то застосовують схеми е, ж, з.
До вводам підключаються трансформатори власних потреб підстанції для забезпечення живлення приймачів власного витрати, в тому числі приводів масляних вимикачів, незалежно від стану збірних шин напругою 6 (10) кВ ГПП.
Збірні шини напругою 6 (10) кВ розподільних пристроїв ДПП секціонуючою вимикачем. Завдяки цьому при пошкодженні або ремонті збірних шин відключається тільки одна секція і всі основні електроприймачі отримують живлення від іншої секції. При раптовому зникненні напруги на одній секції, наприклад при відключенні живильної лінії, за допомогою пристроїв АВР включається секційний вимикач, забезпечуючи харчування секції. Секційний вимикач вибирають по навантаженню однієї секції шин, а вимикач введення трансформатора - по навантаженню двох секцій в післяаварійний режимі ДПП. Для обмеження струмів короткого замикання секційний вимикач нормально відключений.
Схема ДПП підприємства середньої потужності, що одержує електроенергію по отпайки від двох магістральних ліній. В цьому випадку необхідні отделители QR1, QR2 для відключення пошкодженої трансформатора ДПП від магістралі. Відключення віддільника ггроісходіт автоматично в період бестоковой паузи між моментом відключення головного вимикача магістралі після включення короткозамикача (QK1, QK2) і моментом повторного включення головного вимикача лінії під дією пристроїв АГ1В.
Трансформатори потужністю 25 MB А і більш мають розщеплену вторинну обмотку. Растепленія обмотки є ефективний спосіб обмеження струмів короткого замикання в електромережі підприємства. Для цієї ж мети застосовується групове реактірованіе звичайними і здвоєними реакторами, що включаються в ланцюг висновків трансформатора. Застосовувалося раніше індивідуальне реактірованіе кожної лінії, що відходить не рекомендується з міркувань компонування і економії обладнання.

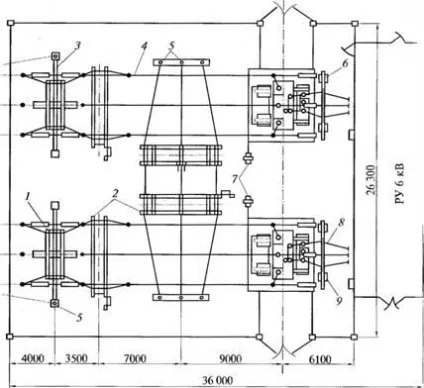

Мал. 3. Конструктивна схема відкритої понизительной підстанції напругою 110/6 кВ:
1 - лінійний роз'єднувач; 2 - отделители; 3 - лінійний портал; 4 - ошиновка; 5 - вентильні розрядники; 6 - трансформаторний портал; 7 - короткозамикачі; 8 - заземлюючий роз'єднувач нейтрали; 9 - блискавковідвід

На рис. 3 приведена конструктивна схема відкритої підстанції напругою 110/6 кВ без вимикачів із застосуванням короткозамикачів і відокремлювачів.
У ВРУ напругою 35. 220 кВ все електрообладнання вибирається для зовнішньої установки і монтується за умовами безпеки обслуговування на висоті 2,5 м над рівнем землі. Вище розташовуються збірні шини ОРУ. Третій ярус утворюють переходи над збірними шинами і проводами ліній, що відходять. Тому на ОРУ потрібно досить багато високих сталевих опор для спорудження порталів, блискавковідводів і металевих конструкцій для виготовлення штучного заземлювального пристрою.

Мал. 4. Загальний вигляд однотрансформаторной підстанції типу 1КТГ1 110/6 (10) кВ з короткозамикачем і віддільником:
1 - огорожу; 2 роз'єднувач; 3 - відділювач; 4 розрядник; 5 блискавковідвід; 6 - трансформаторний кронштейн; 7 - силовий трансформатор; 8 заземляющий роз'єднувач: 9 - шафи КРУН
Значна економія території і матеріалів виходить в разі застосування блокових підстанцій напругою 35 (110) кВ типу КТПБ з ОРУ типу КРУБ.
Розроблено закриті підстанції без вимикачів на стороні ВН і з закритою установкою трансформаторів потужністю 2 х 25 і 2 х 40 М В • А. На таких підстанціях передбачена вентиляція камер, шумоглушенія.
Головні знижувальні підстанції слід розташовувати якомога ближче до центру навантаження, наскільки це дозволяють планування підприємства, підведення повітряних ліній і стан навколишнього середовища.
На рис. 4 наведено загальний вигляд однотрансформаторной підстанції типу 1КТП-110/6 (10) кВ з короткозамикачем і віддільником на стороні ВН. Підстанція є ВРУ напругою 110 кВ, що комплектуються короткозамикачем, віддільником, разрядником, трансформаторами типів ТМН-2500/1 10, ТМН-6300/110, ТД-10000/110, ТД-16000/110, ТД-25000 і КРУН з шаф серії К-33, К-34, К-38 з вимикачами типу ВМП-10.
Трансформаторні підстанції типу КТП-35/6 (10) кВ виконують з одним або двома трансформаторами. За типом апарату, встановленого на стороні ВН, розрізняють підстанції зі стріляють запобіжниками, з короткозамикачами і віддільниками, з масляними вимикачами.

Випускаються і пересувні КТП напругою 35/6 кВ потужністю 2x4000 кВ А в блочному виконанні (рис. 5).
