Пружинний арбалет своїми руками
Передмова
Ви можете собі уявити арбалет без плечей? В такому арбалеті використовується енергія розтягнутої пружини. Пропоную подивитися невеликий фотозвіт про те, як я робив пружинний арбалет своїми руками.
- потужні пружини
- сталеві труби
- металеві частини
- Товста дошка
- Фанера
- Підшипники
- сталева вісь
- листовий метал
- ножівка
- Набір кріпильних інструментів
- дриль
- наждак
- клей
- Напилки
конструкція арбалета

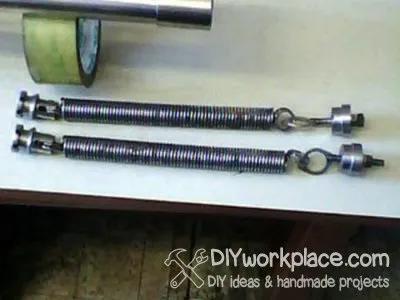

В даному пружинному арбалеті використана енергія двох 15-кілограмових пружин.

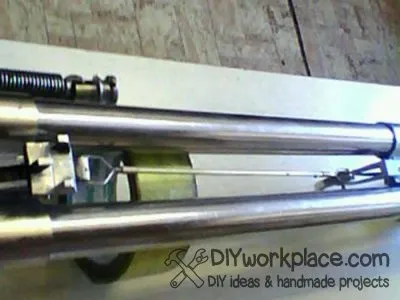

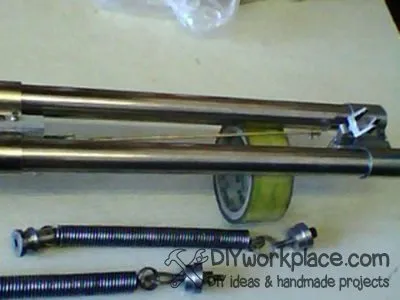

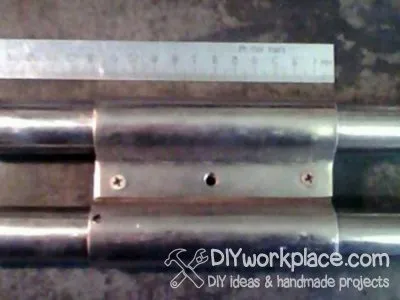

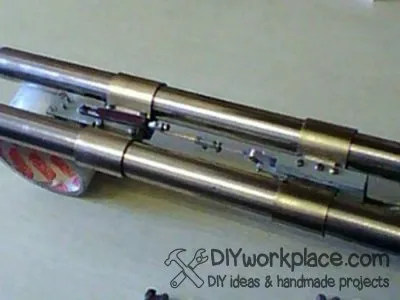

Пружини розташовані в двох трубах, з'єднаних між собою смужкою металу за допомогою болтового з'єднання.

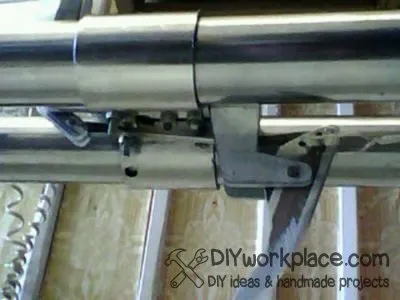

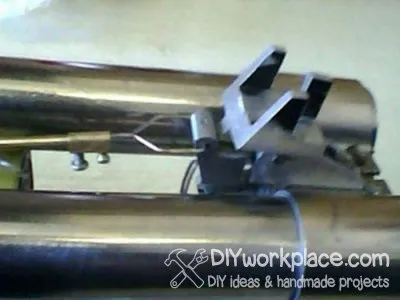

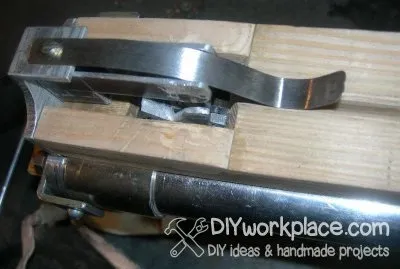

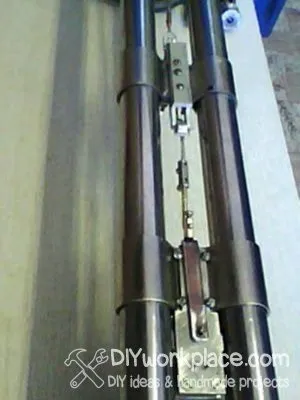

Спуск у пружинного арбалета подвійний: все навантаження утримується замком, розташованим на деталі, якої скріплені труби. Другий замок підтримує тятиву.
Спуск ступінчастий, спочатку відпускається перший замок, потім другий. Пружини стискаються в сторону приклада.
Ось і схема пристрою пружинного арбалета

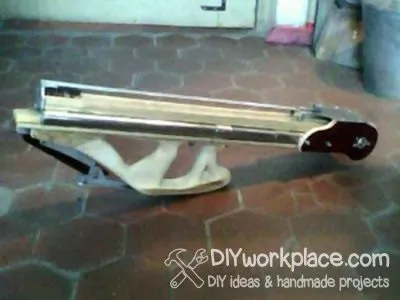

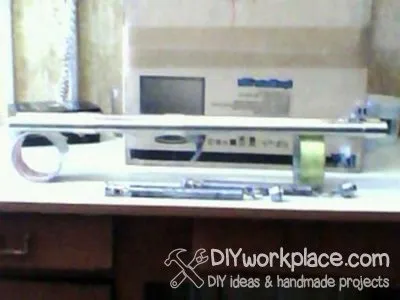

Фото попередньої конструкції

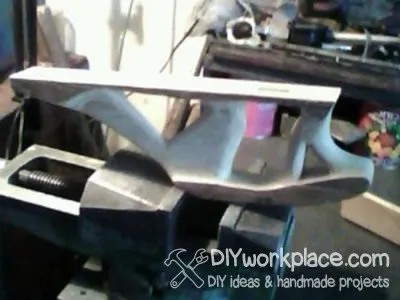

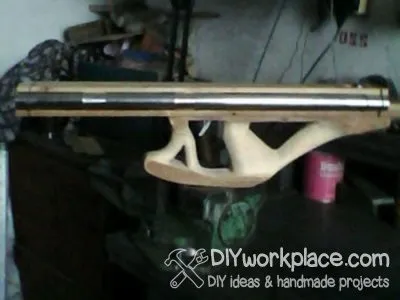

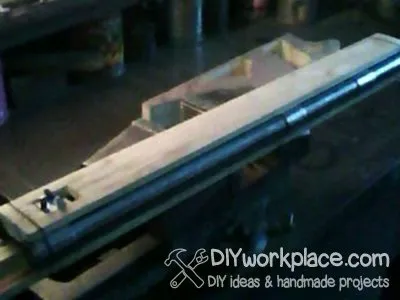

Випилювати з дерева ложе для пружинного арбалета, за формою воно майже не відрізняється від ложа звичайного арбалета. Для обробки використовую стамеску, рашпіль.

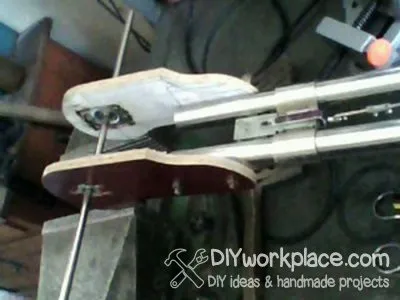

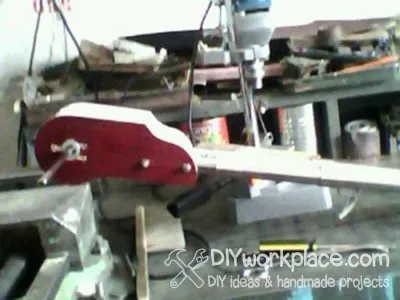

Зробив бічні накладки з фанери, закріпив на передній частині пружинного арбалета

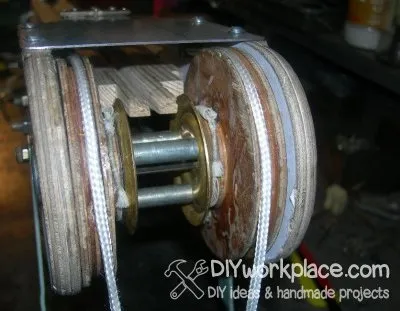

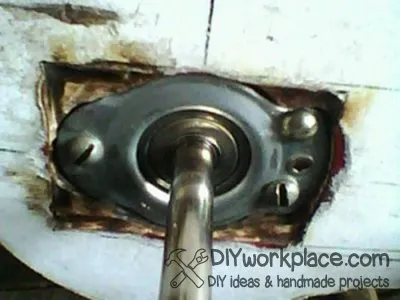

Накладки виконують як декоративну, так і конструктивну роль: в них закріплені підшипники з пилососа, в в яких будуть обертатися блоки.

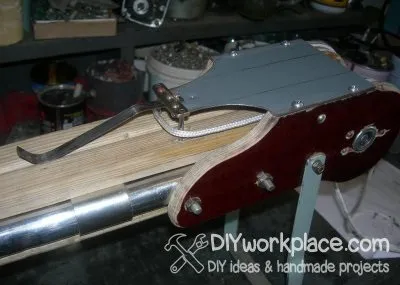

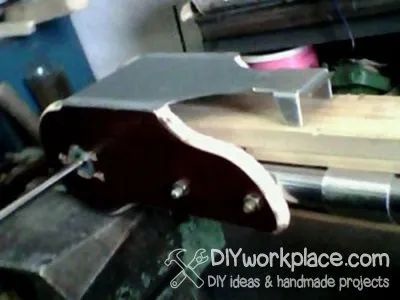

Також на них буде закріплена металева пластина, що утримує тятиву після пострілу (гальмо тятиви).
Для підвищення мобільності зробив пружинному арбалету складаний приклад

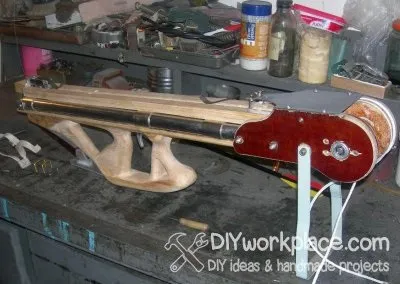

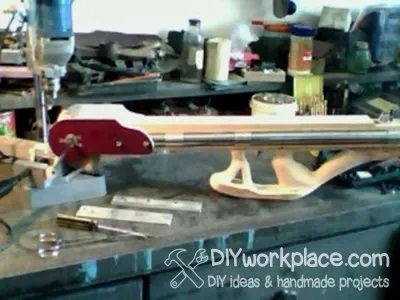

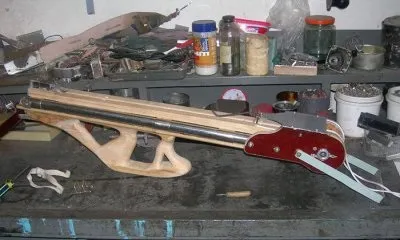

Фото арбалета в зборі.
Також додано стремено для полегшення натягування.
- Арбалет вийшов цікавий, але досить слабкий.
- Натяг на тятиві 15 кілограм.
- Стріла вагою 30 грам летить на півсотні метрів.
- Потрібно буде замінити пружини на більш потужні або взагалі на повітряні, менш інерційні.
