Сьогодні неможливо уявити життя сучасної людини без приладів для вимірювання часу. Згадуючи класичну приказку «час - гроші», варто відзначити, що час стає все більш дорогим.

Існує величезна безліч видів годин і годинникових механізмів, і ще більше видів приладів для проведення їх діагностики та ремонту.

Сучасні діагностичні прилади дозволяють проводити тестування годин на герметичність і намагніченість, здійснювати перевірку точності ходу годинника і механізму автоподзавода, проводити різного виду діагностику як електронних, так і механічних частин.

Деякі прилади навіть можуть імітувати інтенсивну носку годин. Герметичність ж перевіряється шляхом приміщення годин в вакуум при одночасному вимірі мікродеформації корпусу.

Таким чином, вже зараз можна зробити висновок про те, наскільки складні прилади діагностики годин і годинникових механізмів. Але, про все по-порядку.

1) Прилади для перевірки герметичності годин - в основному, являють собою вакуумні прилади. Яскравими представниками таких пристроїв є:

- «BERGEON 5555/98» - по-суті, колба з насосом, що дозволяє створювати робочий тиск в 6 атмосфер. Служить доповненням до точних «сухим» тестами на герметичність.

- «WITSCHI PROOFMASTER S» - це електронний цифровий прилад, який має кілька програмованих режимів роботи. Має можливість визначення точного місця витоку. Мабуть, краще рішення в даному сегменті приладів (рисунок 1).

Малюнок 1. WITSCHI PROOFMASTER S

2) Імітатори інтенсивної носки годин - по-іншому називаються ціклотестамі або регломатамі. Такі пристрої застосовуються для перевірки автоподзавода механічних годинників. Прилади такого типу відрізняються один від одного міцністю, стійкістю, кількістю одночасно перевіряються годин і кількістю оборотів в хвилину.

- «BERGEON 6080 18» - має міцну конструкцію. Швидкість обертання становить 1 об / хв.

- «BERGEON FINAL-TEST» - для одночасної перевірки 6 годин. Швидкість обертання, також, становить 1 об / хв.

- «BERGEON AUTOMATIC-TEST» - тестує механізми автоподзавода механічних годинників і годин з Автозарядка типу Autoquartz і Kinetic. Швидкість обертання - 4 об / хв (малюнок 2).

- «DELTA T-976» - за технічними характеристиками практично ідентичний попередньому приладу, оснащується яскравою кришкою з таблицею часу зарядки для різних типів механізмів.

Малюнок 2. BERGEON AUTOMATIC-TEST

3) Прилади для діагностики кварцового годинника - таких приладів, воістину, велика кількість і перевіряють вони безліч аспектів правильності роботи кварцових годин: починаючи від заряду батареї, закінчуючи перевіркою точності ходу.

- «WITSCHI CYCLONIC-RATE» - багатофункціональний прилад, здатний проводити повну діагностику кварцових годин, починаючи з батарейки, закінчуючи механізмом годин. Може вимірювати і виводити на екран відхилення точності ходу годинника.

- «WITSCHI NEW TECH HANDY II» - цей багатофункціональний прилад, крім функцій, які виконуються попереднім приладом, має кілька додаткових «фішок», таких як, виносні контакти, можливість підключення до комп'ютера або принтера через порт RS232 (рисунок 3).

- «WITSCHI ANALYZER Q1» - мультифункціональний прилад з можливістю підключення GPS приймача, комп'ютера або принтера.

- «WITSCHI CYCLONIC» - досить простий прилад, без надмірностей. З основними функціями, як тест батарейки, розмагнічування та регулювання швидкості прокрутки коліс годинникового механізму справляється на «відмінно».

- «HOROTEC FLASHTEST» - багатофункціональний прилад з виносними щупами для діагностики механічних кварцових годин. Діагностика може проводитися без розтину годинникового механізму.

- «HOROTEC PULSE» - тестер електронної частини (котушка, контур проводки) кварцового механізму.

- «HOROTEC TURBO» - прилад для перевірки механічних частин, розмагнічування механізму для перевірки коліс.

- «HOROTEC TURBOPULSE» - простий в експлуатації прилад, що поєднує переваги попередніх двох тестерів.

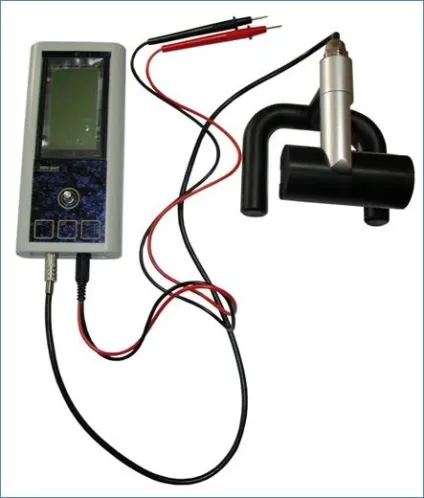

Малюнок 3. WITSCHI NEW TECH HANDY II

4) Прилади для діагностики механічного годинника - прилади, що дозволяють підтримувати в справному стані механічний наручний годинник. Пристрої такого типу, в першу чергу, призначаються для визначення миттєвої точності ходу.

- «TIMEGRAPHER MTG-1000» - призначається для визначення миттєвого добового ходу, амплітуди коливань балансу і викачування.

- «TIMEGRAPHER MTG-500» - молодша версія попереднього приладу. Відрізняється дизайном і розміром екрана.

- «WITSCHI CHRONOSCOPE S1» - обладнаний RS232 портом для під'єднання GPS-модуля, ПК або принтера.

- «WITSCHI WATCH EXPERT III» - особливо чутливий прилад з найсучаснішою начинкою. Краще рішення для професійних годинних майстрів (рисунок 4).

Малюнок 4. WITSCHI WATCH EXPERT III

Окремо слід виділити пристрій для повірки секундомірів «УПМС 1» і серію вітчизняних приладів для діагностики годин «ППЧ».

«УПМС-1» - призначається для повірки відповідно до ГОСТ 8.423-81 механічних секундомірів, а також електронних секундомірів з механічним або електричним запуском. До складу установки входять таймер і блок секундомірів (малюнок 5).

Малюнок 5. УПМС-1

Серія приладів ППЧ є, мабуть, найпоширенішою на терріторііУкаіни. Дані прилади прекрасно зарекомендували себе, тому їх можна зустріти практично в кожній годинниковій майстерні на території СНД. У серію приладів ППЧ входять:

- «ППЧ-1Е» - стаціонарний прилад перевірки частоти, добового ходу механічних та електронно-механічних кварцових годинників різних конструкцій.

Підводячи підсумок даної статті, можна сказати, що, вибираючи прилад для перевірки і діагностики годин, цінуєте свій час, і не вдавайтеся до застарілих механічних приладів або ручної діагностиці. Майбутнє вже настало і коштує недорого.
