Приховування заднього плану в багаторядковому тексті
Часом текстові позначки губляться на кресленні через велику кількість графічної інформації.
Щоб зробити текст більш помітним можливо створити непрозорий фон навколо тексту.

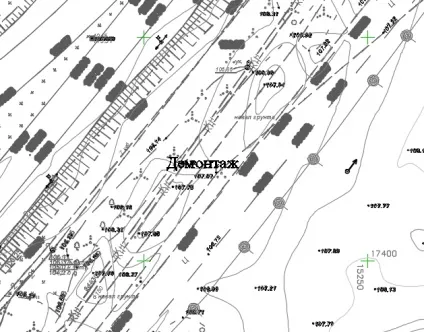

Розглянемо приклад:
Видно що слово «Демонтаж» зливається з даними креслення. Тут-то нам і прийде на допомогу приховування заднього плану тексту.
Команду можна запустити 2-ма способами:

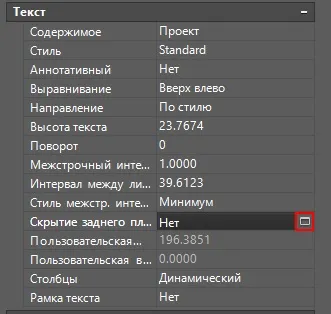

1. Вибрати текстовий об'єкт і в меню властивостей, в блоці параметрів «Текст»,
2. Увійти в текстовий об'єкт і в стрічці натиснути на кнопку «Маска» (Фон).
У будь-якому випадку, відкриється вікно «Приховування заднього плану».
У вікні необхідно поставити галочку у параметра «Приховувати задній план».
Встановити необхідний коефіцієнт перекриття. Тобто ширину, на яку фон буде виходити за текст. Мінімальне значення коефіцієнта = 1,0.
Вибираємо колір заливки з меню, що випадає. Якщо ж необхідно використовувати колір фону креслення ставимо галочку навпроти відповідного параметра.

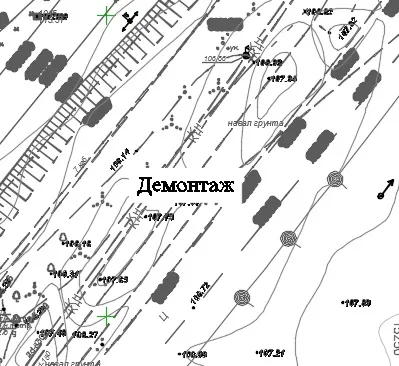

Ось як виглядає напис з 1,5 значення коефіцієнта перекриття та заливкою кольору фону креслення:
