Правила застосування електрозахисних засобів при проведенні робіт в електроустановках

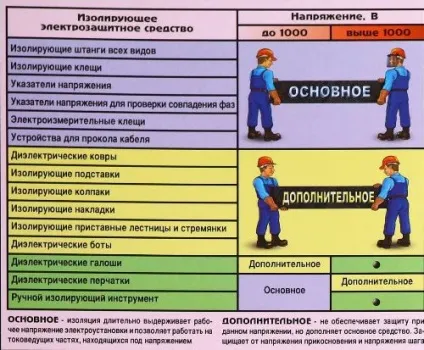

Електрозащітние ізолюючі кошти призначені для забезпечення безпеки обслуговуючого персоналу при виконанні робіт в діючих електроустановках. Залежно від призначення і типу, електрозахисний засіб може забезпечувати як повний захист людини від напруги, так і виступати в ролі додаткового захисту.

Електроустановки несуть в собі небезпеку, яка полягає в можливості ураження електричним струмом та термічного впливу електричної дуги. Щороку відбувається ряд нещасних випадків в електроустановках, велика частина з яких відбувається через не дотримання працівниками вимог охорони праці, зокрема неправильного застосування засобів захисту при виконанні робіт. Тому дуже важливо знати і вміти правильно застосовувати електрозахисні засоби при виконанні робіт на електричному обладнанні.

Розглянемо основні правила застосування різних захисних засобів, які застосовують в електроустановках.

Загальні рекомендації для всіх електрозахисних засобів

Наведемо основні правила застосування електрозахисних засобів, які належать до всіх засобів захисту.

При необхідності роботи з тим чи іншим засобом захисту необхідно, перш за все, перевірити його придатність до експлуатації. По-перше, звертають увагу на зовнішній вигляд ізолюючого засобу. На ньому не повинно бути забруднень, пошкоджень корпусу, в тому числі лакофарбового покриття.

Кожне захисне изолирующее засіб періодично має проходити випробування - перевірку на придатність для експлуатації в електроустановках. Тому перед тим, як застосувати захисний засіб, необхідно перевірити його термін придатності - дату наступного випробування на штампі встановленого зразка.

Якщо електрозахисний засіб має забруднення, пошкодження корпусу або у нього прострочений термін періодичного випробування, то таке захисний засіб не можна використовувати, так як це може спричинити за собою поразку людини електричним струмом. Таке захисний засіб необхідно вилучити з експлуатації для усунення несправностей, проведення випробування.

Електрозахисні засоби, які планується застосовувати, забезпечують свої ізоляційні властивості тільки в тому випадку, якщо вони сухі. Цю особливість треба враховувати при необхідності проведення робіт у відкритих розподільних пристроях, не допускаючи застосування захисних засобів, на які потрапила волога (мряка, дощ, паморозь, сніг). При необхідності виконання роботи в умовах попадання вологи повинні застосовуватися електрозахисні засоби, спеціально призначені для цієї мети.

Крім того, необхідно тримати захисні ізолюючі засоби в чистому стані. Особливо це стосується діелектричних рукавичок, взуття та інших захисних засобів, які швидко приходять в непридатність, якщо на їх гумову поверхню потрапляють різні агресивні рідини, мастила.

Електрозахисні засоби вище 1000 В з ручками-захопленнями конструктивно мають обмежувальні кільця. При виконанні робіт необхідно брати засоби захисту за ручки не далі даного обмежувально кільця. Це обумовлено тим, що існує допустимий безпечну відстань до струмоведучих частин і захисний засіб проектується таким чином, щоб його ізолююча частина (та частина, яка відокремлює робочу частину від рукоятки) мала достатню довжину, забезпечуючи захист від удару струмом.

Також слід зазначити, що кожне електрозахисний засіб розрахований на роботу при певній напрузі. Клас напруги вказується на корпусі захисного кошти, але це значення може відрізнятися від того значення напруги, від якого захисний засіб дійсно здатне захистити людину. Тому при проведенні випробування захисного засобу вказують величину напруги, до якого можна застосовувати даний засіб.

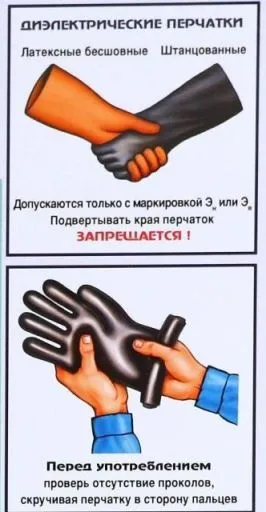

Діелектричні рукавички служать в якості основного засобу захисту від ураження електричним струмом в електроустановках до 1000 В і в якості додаткового захисту в електроустановках напругою вище 1000 В.

Застосовувати допускається тільки абсолютно сухі діелектричні рукавички. Якщо в приміщення, де вони зберігаються, підвищений рівень вологості, то перед виконанням робіт із застосуванням рукавичок їх слід просушити в приміщенні при кімнатній температурі.

Перед застосуванням рукавичок, крім зовнішнього огляду, перевірки дати проведення наступного випробування, необхідно перевірити їх на відсутність проколів. Для цього необхідно почати скручувати їх від краю в бік пальців. При цьому рукавичка трохи надувається і шляхом натискання можна виявити можливі проколи, через які буде виходити повітря.

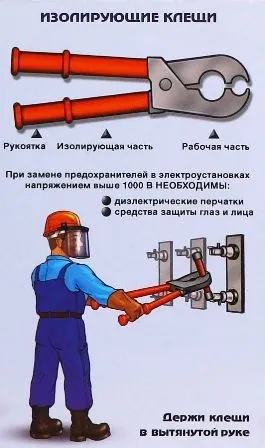

Ізолюючі кліщі застосовують для заміни запобіжників. При виконанні робіт по заміні запобіжників класу напруги понад 1000 В крім ізолюючий кліщів необхідно використовувати як додатковий засіб захисту діелектричні рукавички і захисні окуляри або маски. В електроустановках до 1000 В для заміни запобіжників можна користуватися одними кліщами або діелектричними рукавичками спільно з окулярами або масками.

Заміна запобіжників повинна здійснюватися з попереднім відключенням навантаження. Виняток становлять запобіжники тих ділянок електричної мережі, в яких відсутні комутаційні апарати, за допомогою яких можна зняти навантаження.

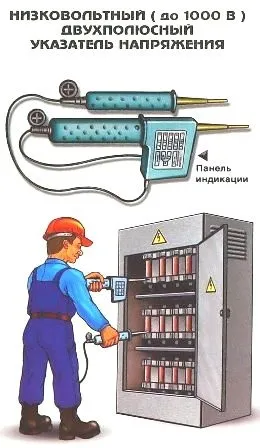

Покажчики напруги використовують в електроустановках для перевірки наявності або відсутності напруги на струмопровідних частинах.

Якщо покажчик напруги обладнаний перемикачем класів напруги, то перед його застосуванням необхідно переконатися в правильності обраного режиму.

При необхідності перевірки відсутності напруги на струмопровідних частинах слід попередньо перевірити працездатність використовуваного покажчика напруги. Перевірка працездатності покажчика проводиться на тих струмоведучих частинах розподільного пристрою, які знаходяться під робочою напругою. Також для перевірки працездатності покажчиків напруги понад 1000 В можуть використовуватися спеціальні пристрої, призначені для перевірки покажчиків.

Перевірку наявності напруги або перевірку працездатності покажчика необхідно виконувати акуратно, щоб не допустити перекриття між фазами або однієї з фаз на корпус обладнання або інші заземлення металоконструкції розподільного пристрою.

При перевірці відсутності напруги слід враховувати особливості роботи окремих типів покажчиків напруги. Якщо покажчик напруги імпульсного типу, то він спрацьовує з деякою затримкою. Перед застосуванням того чи іншого типу покажчика напруги необхідно ознайомитися з інструкцією по його експлуатації, в якій вказані характерні особливості, що стосуються того чи іншого покажчика напруги.

При виконанні робіт в електроустановках понад 1000 В як додатковий захід безпеки можуть використовуватися сигналізатори напруги.

Сигналізатори напруги кріпляться на захисну каску працівника або на зап'ясті і спрацьовують в разі наближення людини до струмоведучих частин, що знаходяться під напругою. Сигналізатори напруги не можна використовувати в якості основного засобу для перевірки відсутності напруги. Для цієї мети необхідно застосовувати виключно покажчики напруги.

Якщо сигналізатор напруги не має вбудованого контролю справності, то перед початком виконання робіт його необхідно перевірити в установленому порядку з дотриманням заходів безпеки.

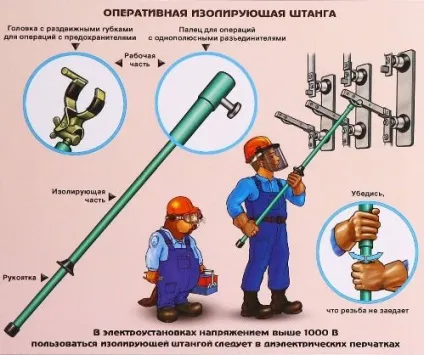

Ізолюючі штанги, в залежності від конструктивного виконання, можуть бути призначені для: установки переносних захисних заземлень, виконання операцій з комутаційними апаратами, установки ізолюючих накладок, заміни запобіжників, проведення вимірювань.

Перед застосуванням тієї чи іншої штанги необхідно переконатися в тому, що вона дійсно може виконати ту чи іншу операцію. Заборонено виконувати штангою ту роботу, для якої вона не передбачена.

Окремі типи ізолюючих штанг перед застосуванням повинні в обов'язковому порядку заземлюватися. Без заземлення такі штанги застосовувати не можна.

Ізолюючі штанги і покажчики напруги на напругу понад 1000 В можуть складатися з декількох частин, що з'єднуються між собою різьбових з'єднань. Перед застосуванням таких електрозахисних засобів необхідно перевіряти надійність їх різьбових з'єднань, щоб уникнути інцидентів при виконанні робіт.

Діелектричне взуття - боти, калоші

Діелектричні боти і калоші призначені для захисту людини від ураження людини електричним струмом в зоні розтікання струмів замикання на землю - від так званого крокової напруги. Діелектричне взуття також служить в якості захисного засобу при необхідності забезпечення ізоляції людини від землі (поверхні підлоги в приміщенні), в даному випадку взуття виступає в ролі альтернативи гумовому діелектричні килими та ізолюючої підставці.

Діелектричну взуття перед застосуванням необхідно ретельно оглянути на предмет проколів, видимих ​​пошкоджень. При застосуванні діелектричної взуття необхідно пересуватися акуратно, не допускаючи її проколів, що особливо актуально в разі потреби пересування по відкритій місцевості. Пошкодження поверхні діелектричної взуття може привести до удару людини електричним струмом, наприклад, в зоні дії крокової напруги.

Перед застосуванням бот або калош необхідно в обов'язковому порядку перевірити штамп з датою проведення наступного випробування, де також має бути вказано напруга, при якому дані захисні засоби здатні ізолювати людини від дії струму.

Інструмент з ізолювальними накладками

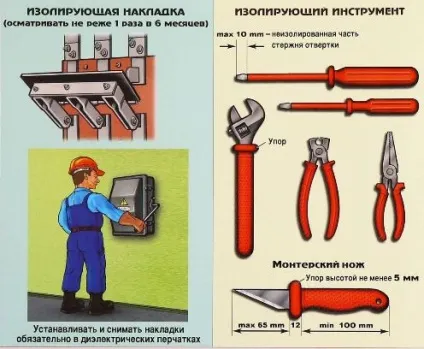

Ручний інструмент з ізолюючими рукоятками (викрутки, плоскогубці, бокорізи, пасатижі, гайкові ключі та ін.) Служать в якості основних електрозахисних засобів при виконанні робіт в електроустановках до 1000 В без зняття напруги.

В електроустановках понад 1000 В ручний інструмент з ізолюючими рукоятками не забезпечує безпеки при виконанні робіт, тому при необхідності виконання робіт на високовольтному обладнанні. його необхідно відключити з усіх боків, з яких може бути подана напруга, заземлити, встановити огорожі та вжити інших заходів, щоб уникнути наближення людини на неприпустиме відстань до обладнання, яке знаходиться під напругою.

При проведенні робіт в електроустановках до 1000 В без зняття напруги, крім інструменту з ізолюючими рукоятками, необхідно забезпечити ізоляцію людини від землі (поверхні підлоги), використавши для цього діелектричні килими, ізолюючі підставки або діелектричне взуття. Залежно від характеру виконуваної роботи, необхідно застосовувати додатково захисні максі або окуляри.

Перед застосуванням ручного інструменту необхідно його оглянути на предмет відсутності пошкоджень ізолюючої частини - зламів, тріщин, задирок. Ручний інструмент з ізолюючими рукоятками, як і інші захисні засоби, проходять періодичні випробування в електротехнічної лабораторії, тому перед його застосуванням також необхідно перевіряти термін проведення наступного випробування.

Переносні захисні заземлення

Для захисту людини від випадково поданого напруги, а також впливу наведеної напруги деяких ліній електропередач, здійснюється заземлення обладнання - електричне з'єднання струмоведучих частин з заземленими елементами обладнання, безпосередньо з заземлюючим контуром. Заземлення здійснюється за допомогою стаціонарних заземлюючих ножів і переносних захисних заземлень.

Стаціонарні заземлюючі ножі - це конструктивний елемент роз'єднувачів, окремих типів осередків, камер з обладнанням. Переносне заземлення - це захисний засіб, яким слід приділити особливу увагу. Дане захисний засіб встановлюють вручну або за допомогою вбудованих або знімних штанг для встановлення заземлень.

Установка заземлення проводиться безпосередньо на струмопровідні частини, які попередньо слід відключити і упевнитися в тому, що напруга на них відсутня.

Дуже багато нещасних випадку відбувається тому, що перед установкою заземлення перевіряється відсутність напруги не на всіх трьох фазах. Справа в тому, що комутаційні апарати, за допомогою яких забезпечується відключення ділянки обладнання (створення видимого розриву), може відключитися неповнофазного, тобто одна з фаз може залишитися під напругою, що згодом, при установці заземлення призводить до ураження людини електричним струмом.

Як і згадувалося вище, перед перевіркою відсутності напруги необхідно перевіряти працездатність покажчика напруги.

Якщо йдеться про встановлення переносного заземлення на обладнання вище 1000 В, то необхідно в обов'язковому порядку користуватися спеціальними штангами, використовуючи при цьому також діелектричні рукавички. Для забезпечення безпеки, установку переносних заземлень повинні здійснювати дві людини, зняття дозволяється виробляти одноосібно.

Якщо ту чи іншу ділянку електромережі заземляется одночасно і стаціонарними заземленнями і переносними, то першими необхідно включати стаціонарні заземлення, щоб установка переносних заземлень була безпечною.

Перед застосуванням переносних заземлень необхідно їх оглянути на предмет цілісності жил, затискачів, кріплень жив до них. Допускається незначна, не більше 5%, пошкодження жив.

Для того, щоб переносне заземлення в повній мірі забезпечувало захисні функції, необхідно правильно вибирати його тип, перетин відповідно до класу напруги та робочими струмами ділянки електроустановки, в якому планується установка заземлений.

Крім перерахованих вище захисних засобів необхідно користуватися засобами індивідуального захисту - спецодягом, взуттям, захисною каскою. Залежно від місцевих умов і характеру виконуваної роботи необхідно застосовувати засоби захисту від впливу різних негативних факторів.

Наприклад, в зоні підвищеного рівня впливу електромагнітного поля необхідно застосовувати спеціальні захисні комплекти спецодягу. При проведенні оперативних перемикань використовувати спеціальний захисний костюм і щиток, що забезпечує захист від можливого впливу електричної дуги.

У висновку слід зазначити, що крім знання і вміння правильно застосовувати засоби захисту при виконанні робіт, дуже важливо виконувати роботи правильно, обдумано, уважно, щоб уникнути помилок і створення небезпечних ситуацій. Захисні засоби не можуть забезпечити абсолютного захисту людини від можливих небезпечних ситуацій.

Неправильно обраний комутаційний апарат, неправильно виконана операція і інші помилки можуть призвести до нещасних випадків. Тому питання безпеки при проведенні робіт в електроустановках необхідно підходити комплексно, враховуючи всі можливі нюанси.
