Кожна шина має позначення, яке характеризує її габаритні розміри і тип. Розміри і маркування більшості шин вказують на боковині покришок і позначають поєднанням двох параметрів: ширини профілю (наприклад, 200 мм) і посадкового діаметра (508 мм).
Розміри спеціальних шин позначають у вигляді поєднань зовнішнього діаметра, ширини профілю і посадкового діаметра. В позначенні радіальних шин після другого числа ставлять букву R, наприклад 200-508R. На виробах зарубіжних фірм можна зустріти позначення в дюймах і змішане (в дюймах і міліметрах). У першому випадку обидва числа умовно позначають розміри шин в дюймах, наприклад, 7,50-20; 5,20-13, у другому випадку перше число вказує ширину профілю шини в міліметрах, а друге - діаметр обода колеса в дюймах, наприклад, 260-20.
На кожній камері і ободной стрічки при виготовленні наносять. товарний знак підприємства-виготовлювача, розмір камери, місяць і рік виготовлення, штамп відділу технічного контролю.
На боковині або плечовій зоні кожної шини, відновленої накладенням нового протектора, наносять:
заводський номер шини;
найменування або товарний знак підприємства, яка провадила відновлення автомобільної шини;
дату відновлення (рік, місяць);
штамп відділу технічного контролю шиноремонтного підприємства;
балансуючу мітку (у шин, що проходили балансування).
На кожній відновленої шині при втраті маркування знову наносять позначення шини, модель, норму нашарування або індекс вантажопідйомності.
Маркування легковий шини 165 / 80R13 МИ-166 Steel Radial 82S Tubeless 168Я502311:
де 165 / 80R13 - позначення типо-розміру шини, 165 - ширина профілю шини в мм. 80 - індекс серії, R - відмітний індекс радіальної шини і 13 - посадковий діаметр шини в дюймах;
МІ-166 - модель шини МІ - умовне позначення розробника шини (М - Московський шинний завод, І - НДІ шинної промисловості), 166 - порядковий номер розробки (модель);
Steel - позначення металлокорда брекере;
Radial - радіальна шина;
82 - індекс вантажопідйомності;
S - індекс максимально допустимої швидкості, в даному випадку 180 км / год;
Tubeless - беськамерная шина (камерна позначається - Tube type);
168Я502311 - заводський номер шини (168 - дата виготовлення: 16 - порядковий номер тижня з початку року, 8 - остання цифра року виготовлення - 1978р; Я - індекс підприємства-виготовлювача шини - Ярославський шинний завод; 502311 - порядковий номер шини).
Маркування шини постійного тиску вантажного автомобіля 260R508 (9.00R20) І-Н142Б НС-12 ГОСТ 5513-86 НКХ1771395:
де 260R508 (9.00R20) - позначення розміру шини,
де 260 мм. і (9,00 дюйм) - позначення ширини профілю шини;
508 мм. і (20 дюйм) - позначення посадочного діаметра обода;
R - умовне позначення радіальної конструкції шини;
І-Н142Б - позначення моделі шини;
І-Н - позначення розробника шини, тут - НДІ шинної промисловості;
142 - порядковий номер розробки;
Б - варіант (модель) розробки;
НС-12 - норма cлойності шини (умовне позначення міцності каркаса даної шини, що визначає її відповідність максимально допустимому навантаженні);
ГОСТ 5513-86 - позначення стандарту, за яким виготовляється шина;
Розміри широкопрофільних, арочних шин і Пневмокатки даються тільки в міліметрах.
Широкопрофільні шини і Пневмокатки позначаються трьома цифрами.
Перша цифра означає зовнішній діаметр шини, друга - ширину її профілю, третя - діаметр обода.
Між першими двома цифрами ставиться знак множення, між другим і третім - тире, наприклад, 1600x600-635.
Арочні шини позначаються двома цифрами, з'єднаними знаком множення; перша цифра характеризує зовнішній діаметр шини, друга - ширину профілю шини.
На боковину шин з направленим малюнком протектора наносять стрілку, що вказує на правління обертання колеса.
Буква М. наноситься фарбою, вказує на морозостійкість шини.
Жовте кільце - на те, що вона призначена для експлуатації в тропічному кліматі.
У шин легкових автомобілів точка може відзначатися червоним кружком, трикутником або квадратом.
При монтажі шини це місце встановлюють у отвори в диску колеса для вентиля камери.

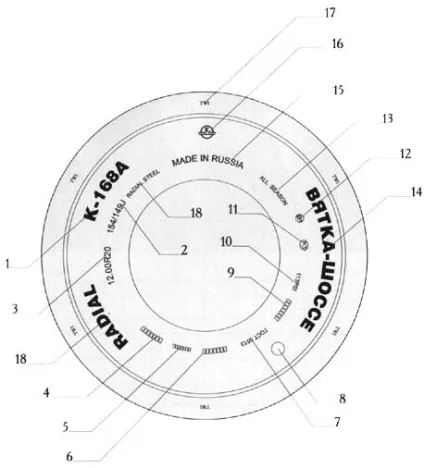

Ось ще інтерпретація розкладу шинних маркувань
Відповідно Правилами № 54 ЄЕК ООН та стандартів ETRTO.
3 - Позначення розміру шини, що включає ширину профілю (12,00 дюймів), діаметр обода (20 дюймів) і тип конструкції
(Буква «R» для радіальної конструкції, а для діагональної конструкції літери «D» не наводиться).
4 - Напис «TUBELESS» - якщо шина встановлена без камери, «TUBE» ( «TUBE TYRE») - камерна шина, без позначення -
камерна шина.
5 - Напис «REINFORCED» - посилена шина.
6 - Серійний номер шини.
7 - ГОСТ або ТУ, за якими шина виготовлена.
8 - Дата виготовлення - 4 цифри (дві перші - тиждень (20), останні - рік виготовлення шини (97)).
9 - Напис «REGROOVABLE» - можливість поглиблення протектора малюнка методом нарізки.
10 - «PSI» - індекс тиску, який вказує тиск повітря в шині відповідне максимальному допустимої навантаженні.
11 - Знак національного відповідності при обов'язковій сертифікації продукції в Системі сертифікації ГОСТ Р.
12 - Знак офіційного затвердження, що складається з кола, в якому проставлені буква «Е», що означає відповідність
шин правилам № 54 ЄЕК ООН і відмітний номер країни.
13 - Тип малюнка протектора ( «M + S» або «MS» (сніг і бруд) - для шин з зимовим малюнком протектора; «ALL SEASSON» - для
шин з всесезонним протектором; «OUTSIDE» (зовнішня сторона) - для шин з асиметричним малюнком протектора).
14 - Позначення малюнка протектора.
15 - Країна-виробник шини англійською мовою.
16 - Товарний знак підприємства-виготовлювача.
17 - «TWI» (TREAD WEAR INDICATION. Що дослівно - індикаторна доріжка зносу) - знак індикатора зносу, який
розміщується по куту протектора рівномірно в шести місцях по колу.
18 - Конструкція шини ( «RADIAL» - радіальна конструкція каркаса може бути доповнено словами «RADIAL STEEL BELT»;
«RADIAI STEEL», які дають зрозуміти, що шина має металокордним брекер; «ALL STEEL» - для цільнометалокордних шин).
19 - Стрілка (на шинах, що мають спрямований рисунок протектора) - вказує напрямок обертання колеса.
20 - HC або PR - норма кількості шарів, що визначає максимальне допустиме навантаження.
21 - Характеристика шини - відомості про конструкцію шини.
22 - Умови та рекомендації по експлуатації шини.
Умовні позначення пневматичної шини, що проставляються на бічній поверхні, вказують її основні розміри і тип конструкції.
В умовному позначенні автомобільних покришок приводяться значення ширини профілю В і посадочного діаметру d обода. Ці параметри можуть виражатися в міліметрах, дюймах або мати змішану розмірність; для деяких шин розробники роблять це позначення подвійним - і в міліметрах, і в дюймах.
У позначення може включатися індекс серії, виражений відношенням висоти профілю Н до її ширини В.
Буквений індекс R в умовному позначенні пояснює, що покришка має радіальний тип конструкції. Діагональні шини літерного індексу в позначенні не мають.
Цифри індексу серії і буква типу конструкції в позначенні проставляються між параметрами ширини профілю шин і посадочного діаметру обода.
Індекс С (Commercial) (для США та Канади - LT (Light Truck)) - індекс, що стоїть в кінці умовного позначення, вказує, що покришка призначена для легких вантажних автомобілів та автобусів особливо малої місткості.
Індекс L (Low Section Tyre) - низькопрофільна шина.
Широкопрофільні шини позначаються трьома числами, де перша позначає зовнішній діаметр D шини, друга - ширину профілю, третя - посадковий діаметр обода, приклад 1300 х 530-533,
де 1025 мм. - зовнішній діаметр шини, 420 мм. - ширина профілю, 457 мм. - діаметр обода (всі параметри наводяться в міліметрах).
Шини звичайного профілю позначаються: 10,00-20 і 10,00 R 20, де 10,00 - ширина профілю в дюймах, 20- посадковий діаметр обода в дюймах, R - шина радіальної конструкції, без позначення - діагональна.
Шини радіальні низькопрофільні: 315/80 R 22.5, де 315 - ширина профілю (в міліметрах), 80 - серія (в даному випадку 80%), 22.5 - посадковий діаметр обода (в дюймах).
Ряд шин, для тракторів і сільськогосподарської техніки, мають подвійне позначення розмірів - в міліметрах і дюймах:
діагональні звичайного профілю 11,2-20;
діагональні низькопрофільні 18,4 L-30 або 16,5 / 70-18;
радіальні шини 30,5 R 32,
де у всіх випадках числа позначають:
число, що стоїть на першому місці (11,2; 18,4; 16,5; 30,5) ширина профілю в дюймах;
число, що стоїть на останньому місці (20; 30; 18; 32) посадковий діаметр обода в дюймах;
число 70 - індекс серії.
Деякі шини мають подвійне позначення розмірів - в дюймах і міліметрах: 9,00R20 (260R508).
Значення міток, нанесених на боковини:
Уцінка з класу «А» в клас «В» з-за зовнішніх видових дефектів. Повністю зберігається гарантія заводу-виготовлювача.
Клас «С» - порушення складу каучукової суміші. Гарантія заводу-виробника не поширюється.
Спасибі за відповідь. Ці шини для китайського фронтального навантажувача. Відповідно шини теж КНР. На жаль, так і вийшло, спочатку закупили в однієї компанії 2 шт, в кінці року інша компанія поставила ще 2 шини тієї ж маркування. Зараз у нас виникла суперечка, за договором маркування збігається, по факту різниця 4 см (фотографії). Інформацію по даній маркування не можу знайти.
P.S. китайці можуть все.
Тоді питання до китайців, тут я ні чим не допоможу.
Добрий день. Прошу роз'яснити по шині 23.5 / 70-16. Особливо цікавить зовнішній діаметр шини. Як треба обчислити зовнішній діаметр. Проблема в тому, нам привезли шини однієї маркування дві різні компанії, з різницею в діаметрі шин 4 сантиметри.
ДОБРИЙ ДЕНЬ! Як маркуються шини кар'єрної техніки?
Привіт, чесно не вивчав це питання, спробуйте знайти відповідь в просторах інтернету.
Доброго дня.
Підкажіть, будь ласка, як розшифрувати таке маркування: 18.4 x R 26 R1.
Дякуємо!
Привіт, розмір шини 18.4 x R 26, де R діаметр обода в дюймах, 18,4 це ширина профілю шини в дюйма, а R1 це модель шини.
