Позначення радіодеталей на схемі

В даній статті наведено зовнішній вигляд і схематичне обозначеніерадіодеталей

Кожен напевно початківці радіоаматор бачив і зовні радіодеталі і можливо схеми, але що чим є на схемі доводиться довго думати або шукати, і тільки десь він може прочитає і побачить нові для себе слова такі як резистор, транзистор, діод і прочее.А як же вони обозначаются.Разберем в даній статье.І так поїхали.

Найчастіше на платах і схемах можна побачити резистор, так як їх за кількістю на платах найбільше.

Резистори бувають як постійні, так і змінні (можна регулювати опір за допомогою ручки)

Одна з картинок постійного резистора нижче і обозначеніепостоянного і змінного на схемі.

А де змінний резистор як виглядати. Це ще картиночка ніже.Ізвіняюсь за таке написання статті.

2.Транзістор і його позначення

Багато інформації написано, про функції їхніх, але так як тема про обозначеніях.Поговорім про позначеннях.

Транзистори бувають біполярними, і полярними, пнп і НПН переходов.Все це враховується при пайку на плату, і в схемах.Увідіте малюнок, зрозумієте

Позначення транзистора НПН переходу npn

Е це еммітер. До це колектор. а Б це база .Транзістори pnp переходів буде відрізняться тим що стрілочка буде не від бази а до базе.Для більш докладного ще одна картинка

Є так само крім біполярних і польові транзистори, позначення на схемі польових транзисторів схожі, але отлічаются.Так як немає бази емітера і колектора, а є С - стік, І - витік, З - затвор

І наостанок про транзисторах як же вони виглядат насправді

Загалом якщо у деталі три ніжки, то 80 відсотків того що це транзистор.

Якщо у вас є транзистор і незнаєте якого він переходу і де колектор, база, і вся інша інформація, то подивіться в довідники транзисторів.

Конденсатор, зовнішній вигляд і позначення

Конденсатори бувають полярні і неполярні, в полярних на схемі пріресовивают плюс, так як він для постійного струму, а неполярні соответствено для змінного.

Вони мають певну ємність в МКФ (мікрофарадах) і розраховані на певну напругу в вольтах.Все це можна прочитати на корпусі конденсатора

Мікросхеми. зовнішній вигляд позначення на схемі

ОФФ шановні Новомосковсктелі, цих існує просто величезна кількість в світі, починаю від підсилювачів і закінчуючи телевізорами

Ну пару слів скажу.Смотреть їх так само як і транзистори в справочніках.У них від 8 і вище висновків ножек.С який ніжки відраховувати виглядає теж в справочніке.А на схемі самої вказують першу і останню ніжку в позначенні.

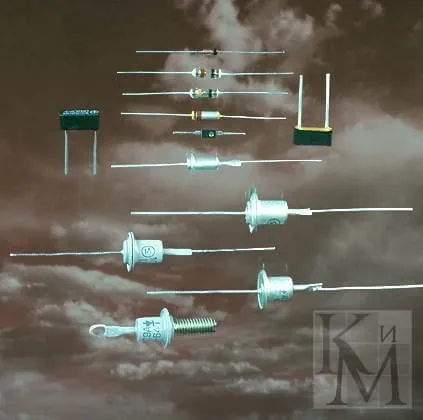

Сказавши в кратце про цієї радіодеталі, скажу що вона пропускає струм в один бік і непропускает в другую.Пріменяются саме поширене для випрямлення струму. роблять з змінного - постійний

Щодо позначень інших деталей яких немає в цій статті я буду ще возращатся.
