Позначення графічні матеріалів в перетинах
ГОСТ 2.306 - 68
Всі деталі, які зображуються на технічних кресленнях, являють собою певні геометричні тіла і їх комбінації. Виготовлятися вони повинні з певних матеріалів, відповідно до закладаються при їх розробці вимог.
Вид матеріалу вказується в основному написі креслення. У тих випадках, коли на технічному кресленні треба вказати перетин, матеріал позначається графічно, в залежності від того, якого він виду.
Одним з основних вимог, що пред'являються до графічним позначенням в перетинах матеріалів. є те, що деталі повинні легко відрізнятися, вид матеріалу слід показувати так, щоб читання креслення не було утруднено.
Основним нормативним документом, яким встановлюються правила нанесення матеріалів в перетинах і їх графічного зображення, є ГОСТ 2.306 - 68. Він діє для всіх галузей промисловості і будівництва.
- Метали і тверді сплави
- неметалеві матеріали
- деревина
- камінь природний
- Кераміка і силікатні матеріали для кладки
- бетон
- Скло та інші світлопрозорі матеріали
- рідини
- грунт природний
Допускається застосовувати додаткові позначення матеріалів, не передбачених стандартом, пояснюючи їх на кресленні.
Приклад штрихування металів
Ті площі перетинів, які мають вузьку і довгу форму (наприклад, вальцьовані, штамповані та інші подібні деталі), і ширина яких при обраному масштабі креслення не перевищує 4 міліметрів, повністю заштриховуєш тільки у контурів отворів і на кінцях. Решта ж площа позначається штрихуванням в декількох місцях, невеликими ділянками. Штрихування скла рекомендується наносити з нахилом від 15 ° до 20 ° до лінії найбільшої сторони контуру перетину.
Зачорнена площа перетину
при її ширині менше 2 мм
Якщо ширина перетину на кресленні становить менше 2 міліметрів, то його, згідно з чинним стандартом, допускається зображати зачорненим, а просвіти між сусідніми перетинами повинні бути завширшки не менше 0,8 міліметра. Що стосується будівельних креслень, то на них все перетину невеликій площі допускається зображати як перетину металу або зовсім не наносити позначення. а конкретний його матеріал просто вказувати написом на полі креслення.
Відстань між лініями штрихування

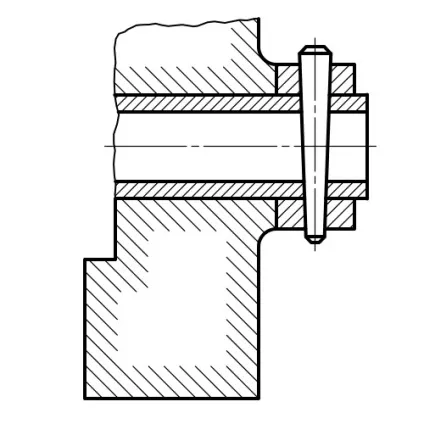

Якщо на кресленні необхідно зобразити перетин двох суміжних деталей, то для однієї з них вибирається нахил штрихових ліній в праву, а для іншого - в ліву сторону. Такий прийом називається в кресленні зустрічній штрихуванням.
Зрушення ліній штрихування в одному перерізі
Якщо штрихування перерізів суміжних частин проводиться способом «в клітку», то відстань між лініями в кожному з них повинно бути різним. У тих випадках, коли використовується штрихування однакового нахилу, то відстань між лініями на різних перетинах має бути різним. Крім того, для виділення лінії можна зрушувати в одному перерізі по відношенню до перетину іншому, і при цьому не міняти кут їх нахилу.
Штрихування поблизу контуру перетину
Якщо площа перерізу велика або якщо на кресленні вказується профіль грунту, то допускається вказівка позначення перетину вузькою смужкою рівномірної ширини безпосередньо у контуру.
