Монтаж і установка відливів металевих на покрівлю приклади на фото і відео

Необхідний елемент будь-якого даху - покрівельні відливи, що захищають її від проникнення води всередину і протікання, які можуть привести до руйнування будинку.

Види відливів для даху

Відливи покрівлі можуть бути виготовлені з різних матеріалів - пластику, металів (оцинкованої сталі, міді). Вони мають різну форму. Призначення відливів - збір води з даху і відведення за допомогою спеціальних пристосувань в дренажну систему. Цей елемент водостоку повинен володіти такими характеристиками, як: підвищена міцність, опір навантаженням і механічних впливів, наявність антикорозійного покриття, привабливий вигляд.

Відплив з оцинкованої сталі має товщину не більше 1 міліметра. Такі вироби додатково покриваються поліестером, пуралом, пластизолом. Якщо сталь не має такого покриття, в будинку не дуже комфортно жити: звук дощових крапель значно посилюється.

Відплив з алюмінію має товщину 0,8-1 міліметрів. З метою захисту від корозії його покривають лаком з усіх боків. Для поліпшення зовнішнього вигляду виробу можуть використовуватися лаки різних кольорів.

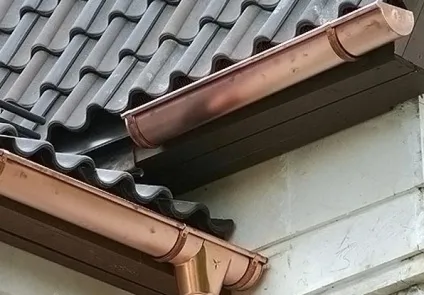

Відливи з міді піддаються Латунювання або оксидуванню. Елементи з цього металу довговічні і мають привабливий зовнішній вигляд. Вони прослужать довгий час, але і вартість їх досить висока.

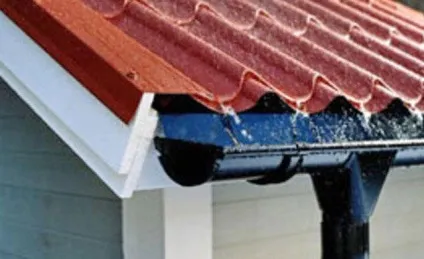

Відливи, виготовлені з полімерів (поліестеру і пластизола) сьогодні є найпоширенішими. Вони мають підвищену міцність, невеликою вагою, стійкістю до ультрафіолету, безшумністю і довговічністю. Крім того, водовідливи пластикові мають низьку вартість, і їх легко встановити самостійно, не звертаючись до кваліфікованих фахівців.

Зазвичай відливи виготовляють у вигляді неглибокого жолоби зі спеціальними кронштейнами, які необхідні для кріплення. Залежно від розміру даху довжина відливу може становити від 1 до 6 метрів. Також можна підібрати колір, який буде поєднуватися з іншими елементами водостічної системи і покрівлею.

Переваги створення відливів

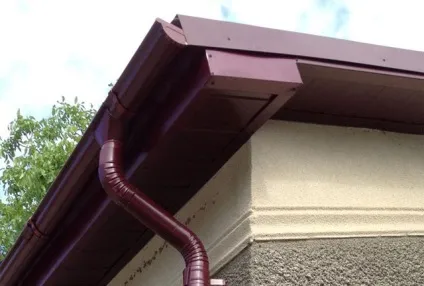

Відливи для відведення води (див.фото) володіють наступними перевагами:

підвищується захист покрівлі і стін від несприятливого впливу вологи;
зовнішній вигляд даху стає більш привабливим завдяки закриттю стиків між матеріалами;
збільшується стійкість до впливу навколишнього середовища, наприклад, перепадів температур і атмосферних опадів;
підвищується загальна жорсткість конструкції даху.

Найбільша кількість переваг має відлив поліестер, що разом з його низькою ціною сприяє широкому використанню.

Як розрахувати діаметр відливів

Щоб правильно встановити відливи на дах, необхідно правильно вирахувати його розміри, так як відплив недостатню глибину і ширину може не справлятися з покладеним на нього функцією.

При розрахунках використовуються наступні значення:

відстань між водовідводами і точками поворотів жолоби;
площа покрівлі.

Щоб визначити площу даху, її умовно розбивають на елементи у вигляді геометричних фігур (прямокутників, трикутників і т.д.) і обчислюють площу кожної з них. Потім отримані результати підсумовують.

На кожен скат необхідно встановлювати два жолоби з ухилом в бік труби, призначеної для водовідведення. Діаметр жолоба може мати значення 100 або 125 міліметрів, він вибирається виходячи з інтенсивності передбачуваного навантаження на систему водовідведення. Якщо будівля невелике, можна встановлювати жолоби меншого діаметру.

виготовлення відливів

Купувати готові відливи набагато краще, ніж виготовляти їх самостійно. Елементи водовідведення, вироблені в промислових умовах, мають ретельно продуману конструкцію. У готовий комплект входять жолоби, труби різного діаметру, капельники, підвісні гаки (кронштейни), заглушки, косинці. Також в комплектації відливів є водостічні воронки і захисні сітки, службовці для запобігання засмічення зливу при попаданні сміття.

Готові вироби можна купувати і в тому випадку, якщо вони будуть встановлюватися самостійно.

Їм притаманні такі переваги:

довговічність і надійність;
різноманітність кольорів і форм;
простота монтажу і легкість в догляді;
гарантія на вироби;
можливість виробництва елементів за індивідуальним замовленням;
не вимагається антикорозійне покриття та фарбування відливів (це роблять ще при виробництві);
доступні ціни.

Великий асортимент труб і жолобів різних діаметрів і розмірів дає можливість комбінувати елементи водовідводів і підбирати комплект за ціновими параметрами.

установка відливів

Все жолоби повинні бути розташовані вище систем дренажу, а повороти розташовуватися на незначній відстані від серединних водовідводів.

Найчастіше зустрічаються пластикові, алюмінієві сталеві відливи. Натуральний камінь і кераміку використовують вкрай рідко - ці матеріали досить дорогі, до того ж процес виробництва дуже складний. Найпростіший спосіб виготовлення відливу - взяти звичайну металеву трубу діаметром від 160 міліметрів і розрізати уздовж на дві частини. В результаті виходять два жолоби, які для захисту від корозії покривають спеціальними речовинами і забарвлюють в бажаний колір, використовуючи пурал або поліестер. Після цього готовий відлив встановлюють в потрібному місці.

Також можна зробити прямокутний відлив. Для цього буде потрібно лист металу товщиною від 0,7 міліметрів і ручний листозгинальний верстат. Його можна купити в будівельному магазині за невисокою ціною. Для розрахунку потрібної кількості відливів необхідно визначити периметр і розділити його на довжину одного відливу.

Далі лист металу розкроюють на смуги довжиною не менше трьох метрів. Ширина повинна бути рівна периметру майбутнього відпливу, до цього значення додається 10-15% на припуск - це знадобиться для заправки металу в верстат. Розкроювати його можна дисковою пилкою або болгаркою. Коли смуги металу готові, їх заправляють в верстат і встановлюють потрібний контур відливу за допомогою валків. В результаті прокатки смуг отримують готовий відлив металевий. Потім внутрішню поверхню виробу покривають антикорозійним складом, наприклад, пластизолом, а зовнішню поверхню фарбують в бажаний колір.

Потім приступають до установки кронштейнів - до них будуть прикріплюватися готові відливи. Монтують кронштейни з проміжком 50 - 60 сантиметрів, при цьому на кожен метр довжини відливу потрібно дотримуватися ухил близько 3 міліметрів. Завдяки цьому вода стане повністю виводитися з жолоба, що не буде застоюватися.

Що стосується того, як встановити відлив, то робити це потрібно за допомогою спеціальної гумової прокладки товщиною 1-2 міліметра, які необхідні для того, щоб під час кріплення жолоба до кронштейну шар фарби або лаку не ут ушкоджувався. Монтувати відливи слід до створення гидроизолирующего покриття покрівлі. Це дає можливість прикріплювати кронштейни відразу до мауерлату, який закриється після спорудження гідроізоляції. Після завершення кріплення водостоку на кронштейни, перевіряють якість роботи, пропускаючи по жолобу потік води. Якщо монтаж відливів був проведений правильно, навіть при великих обсягах опадів не повинно бути підтікання.

Відливи для фундаменту

Крім водовідводів для дахів, для будинку потрібні і відливи для фундаменту, які відводять талу воду і атмосферні опади. Крім цього, відливи на фундамент ще виконують декоративну функцію - приховують щілини між цоколем і фасадом і надають будівлі завершеного вигляду.

Максимальна довжина цих виробів складає 5 метрів. Конструкції даного розміру забезпечують надійну гідроізоляцію фундаменту і збільшують термін експлуатації будівлі. Монтаж відливів проводиться на початковому етапі обробки фасаду будівлі, наприклад, сайдингом, керамогранітом, профнастилом. Вартість монтажу фасадних відливів невисока. Можна виконати установку самостійно - це досить просто.

Процес створення відливів не викличе складнощів, якщо будуть правильно виконані виміри ширини і глибини поверхні.

Коли для обробки використовують сайдинг або профнастил, необхідні дані розраховують після монтажу обрешітки, яка використовується для вирівнювання поверхні. Стики, що утворюються під час установки, герметизують монтажною піною.

Відливи для покрівлі та фундаменту необхідні для того, щоб перешкоджати руйнівному впливу вологи на будівлю. Правильно створена водовідвідна система допоможе позбутися від багатьох проблем, що викликаються атмосферними опадами.
