Повітряний клапан для каналізації - принцип дії і установка аератора

Щоб каналізація в будинку працювала ефективно і не створювала зайвих проблем, необхідно врахувати багато нюансів. Одним з таких моментів є блокування потрапляння неприємного запаху з труб в приміщення.

Для цього всі сантехнічні прилади оснащуються сифонами з гідрозатворів. а центральний стояк - фанової (вентиляційної) трубою. Якщо фанова труба не справляється зі своїми обов'язками або вона взагалі відсутня, можна встановити каналізаційний аератор.

Установка цього пристрою не є обов'язковою, і робиться як на вже робочу систему, так і на нову.

Що таке каналізаційний аератор і для чого він потрібен

Повітряний клапан для каналізації - невелике пластикове пристрій з отвором в корпусі для подачі повітря. Усередині нього знаходяться канал для проходження повітря і заслінка, яка спрацьовує під дією мембрани або штока.

В обов'язки каналізаційного аератора входить:

1. замикання неприємного запаху в трубах;
2. стабілізація внутрішнього і зовнішнього тиску в трубопроводі.

Принцип роботи

Як вже було сказано вище, робота цього пристрою полягає в блокуванні каналізаційних газів і компенсації тиску в трубах. Замком для неприємного запаху зазвичай служить сифон, але не завжди успішно.

Вся справа в тому, при надходженні великої кількості зливається рідини, так званий залповий скид, в системі утворюється великий тиск. Коли ж вода доходить до центрального стояка і спрямовується в зовнішню каналізацію. в трубах утворюється вакуум, який призводить до зриву гідрозатворів. Після чого запах вільно проникає в приміщення. Щоб цього не відбувалося, стояк обладнується вентиляційною трубою і виводиться на дах.

Однак цей спосіб має кілька недоліків. По-перше він може просто напросто забитися, а по-друге при його монтажі може бути порушена цілісність покрівлі. Або як це часто відбувається, особливо в старих будинках з вже діючою каналізацією, фанова труба взагалі відсутня.

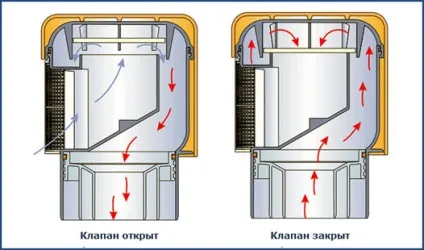

Як тільки в трубі склалося розрядження, в аераторі спрацьовує мембрана і відкривається отвір. Через цей отвір в систему надходить відсутній повітря і тиск стабілізується. Після того, як вода пішла, а каналізація наповнилася повітрям і тиск вирівняти, клапан закривається і запахи не мають можливості потрапити всередину приміщення.

Установка каналізаційного аератора

Для правильної установки повітряного клапана каналізації необхідно дотримати кілька правил.

1. Аератор повинен знаходитися в теплому приміщенні, температура в якому не нижче нуля;
2. Місце має бути доступне для обслуговування і заміни клапана;
3. Аератор монтується в розтруб труби і розташовуватися строго вертикально.

На замітку! Повітряний клапан встановлюється мінімум на 10 см вище точки максимального скидання. Якщо система обладнана для підлоги гратами для водозбору, мінімальна висота монтажу - 35 см над рівнем підлоги.

Пристрій сучасних каналізаційних клапанів дозволяє встановлювати їх практично в будь-якому приміщенні: ванна кімната, туалет, кухня, горище тощо. Для монтажу аератора виклик фахівця не обов'язковий, все можна зробити самостійно.

• Відключення води, щоб уникнути несанкціонованого скидання і освіти потопу.
• Якщо установка проводиться на горизонтальній трубі, частину труби демонтують. Якщо аератор встановлюється на стояк, нічого знімати не потрібно.
• Після цього здійснюється складання і установка клапана за інструкцією йде в комплекті.

На замітку! Якщо аератор встановлюється в горизонтальній площині, то покажчик у вигляді стрілочки, нанесений на корпус, збігався з напрямком течії каналізаційних стоків.

вибір аератора

При виборі цього устаткування варто звертати увагу на такі аспекти як:

1. вигляд пристрою;
2. діаметр;
3. компанія виробник.

види аераторів

Сьогодні виробники пропонують на вибір три види:

• кінетичний - завданням цього пристрою є запобігання скупчування в трубопроводі надлишкової кількості повітря;
• автоматичний - служить для видалення повітря, що знаходиться під високим тиском;
• комбінований - поєднує функції двох попередніх клапанів.

Для ефективної і безперебійної роботи каналізаційної системи краще купувати останній варіант.

Діаметр клапана

Правильний вибір діаметра вакуумного каналізаційного клапана, це другий за значимістю фактор який варто враховувати при виборі пристрою. Зупинимося на цьому докладніше.

Аератор каналізаційний 50

Такий клапан може справлятися тільки з невеликою кількістю води і встановлюються на зливну трубу від ванни, раковини і т.п. Для його монтажу є кілька правил:

1. підключити його можна тільки до труби з найменшим діаметром;
2. монтується після останнього сантехнічного приладу;
3. встановлюється в найвищій точці трубопроводу.

Аератор каналізаційний 110

Ці клапани здатні впоратися з великою кількістю рідини і підключаються до стояка або на закінчення фанової труби. Проводиться як з внутрішнім так і зовнішнім монтажним елементом. переваги:

• не потрібно виводити трубу через перекриття та покрівлю;
• автоматичне регулювання тиску;
• доступна ціна і простий монтаж.

Вибір виробника і ціна

Щоб каналізація працювала безперебійно і не доставляла зайвого клопоту, краще вибирати повітряний клапан від перевірених та відомих виробників. Найпопулярніші і купуються аератори виробляються наступними компаніями:

1. Ostendorf - Німеччина;
2. McAlpine - Шотландія;
3. Політек - Україна.

Нижче в таблиці наведені середні ціни на вакуумні каналізаційні клапани цих виробників:

Ціни вказані в таблиці середні, для Москви і Московської області. Точну вартість можна дізнатися на сайті виробника.

Вибираючи каналізаційний аератор ретельно підбирайте місце його установки і заздалегідь визначитеся з необхідним видом і діаметром пристрою. Якщо будете його самостійно встановлювати, дотримуйте інструкції і правила монтажу, рекомендовані виробником клапана.
