Своєю надійною роботою, простою конструкцією і недорогою ціною побутові насоси Струмочок полюбилися споживачем ще з часів СРСР. Російсько-білоруське підприємство ВАТ Лівгідромаш випускає ці міні агрегати, особливо популярні серед дачників, вже понад сорок років. При великому насиченні ринку імпортними та іншими вітчизняними насосами, електронасос Струмочок незмінно зберігає лідируючі позиції.

Великим плюсом цього апарата є те, що зробити ремонт помпи цілком можна самостійно, заощадивши час і гроші. Для цього необхідно ознайомитися з принципом роботи і пристроєм апарату.

1 Пристрій і принцип роботи

Насос заглибного типу Струмочок складається з таких частин:

корпусу, сполученого чотирма гвинтами;
електроприводу;
вібратора.

Корпус апарату виконаний у вигляді кожуха. У верхній секції кожуха розташовується стакан для надходження води через отвори і патрубок для виходу води. Спеціальний клапан відкриває і закриває вхідні отвори.

Електропривод апарату складається з сердечника з двома котушками і шнура електроживлення.

Вібратор компонується амортизатором, діафрагмою, упором, муфтою і штоком. Вгорі шток з'єднаний з поршнем, внизу з якорем.

Коливання якоря і поршня, які створюються під дією еластичного амортизатора, преобразовует електроенергію мережі в поступальну механічну вібрацію. Поршень під дією штока створює в склянці з отворами тиск, відбувається одночасне закриття клапана і вода видавлюється в виходить патрубок.

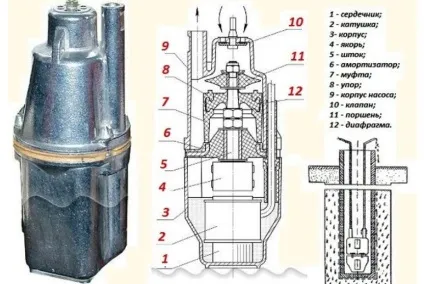

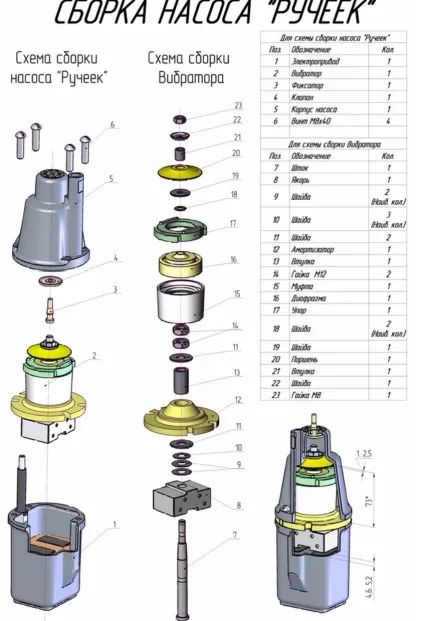

Збірка вібраційного насоса Струмочок

Переваги верхнього водозабору помпи:

відбувається самоохолодження системи в процесі роботи;
не відбувається засос робочим органом мулу з дна.

2 Можливі проблеми

При виконанні правил експлуатації, передбачених виробником, насос Струмочок рідко виходить з ладу.

В основному неполадки відбуваються через порушення правил експлуатації або декількох років роботи без належного догляду.

Поширеними неполадками при використанні побутового апарату Струмочок, які успішно усуваються самостійно, є:

ушкодження клапана, що вимагає його заміни;
відшарування електромагнітної заливки;
розгерметизація корпусу;
знос поршня;
слабо закріплений амортизатор;
слабо закріплений поршень;
обрив штока.

Щоб відремонтувати апарат спочатку потрібно діагностувати за симптомами характер несправності. а потім приступати до розбирання приладу. Розбирання корпусу апарату Струмочок відбувається за допомогою лещат, якими затискаються опуклі частини корпусу, розташовані близько гвинтів. Відкручувати гвинти слід по черзі, поступово.
до меню ↑

2.1 Діагностика несправності - насос не качає, але гуде

При таких симптомах потрібно відключити працюючий Струмочок від мережі, підняти на поверхню і визначити причину неісправності.В даному випадку причини поломки і способи їх усунення можуть бути наступними.

Слабке кріплення поршня. Ослаблення кріплення під дією вібрації відбувається після декількох років використання помпи. Потрібно закрутити гайки поршня, підклавши кілька шайб.
Знос гумової частини поршня, визначається сильним гудінням апарату і зменшенням кількості води, що перекачується. Усувається заміною деформованого еластичного елемента.
Пошкоджений клапан вимагає заміни на новий. Рекомендовано робити заміну цього гумового елемента один раз на рік.
Слабо закріплений амортизатор не виконує свого призначення. Відбувається бовтанка штока і якір б'ється об електромагніт. Потрібно замінити і загвинтити гайки амортизатора.
Обрив штока або його руйнування відбуваються під дією серйозних механічних навантажень в результаті неправильної експлуатації. Ремонт вимагає повної заміни всього вузла. Найчастіше доцільніше придбати нову помпу.

2.2 Діагностика несправності - насос гуде і гріється

Така поломка зазвичай пов'язана з роботою помпи на суху при зменшенні рівня або відсутності води в свердловині. Відбувається перегрів апарату через відсутність охолодження. Зазвичай ламається електромагнітна частина. Вібрація не відбувається, так як згорає обмотка котушок, і вони втрачають свою працездатність.

Насос Струмочок в зборі і в розрізі

Ремонт електромагніту своїми руками - процес непростий. Для цього знадобиться:

ПВХ трубка перетином 4 мм;
провід мідний перетином 65 мкм для відновлення обмотки;
смола епоксидна бистрозатвердевающую;
електроплита і паяльник;
плоска викрутка, молоток;
намотувальний верстат;
рукавиці робочі і маска зварника.

2.3 Поетапна рекомендація по відновленню електромагніту

План ремонту електромагніту в насосах Струмочок полягає в наступному.

Розібравши насос, нагріваємо корпус на електроплиті і виймаємо електромагніт. Епоксидка від температури размякает. Злегка постукуючи корпусом по дерев'яній колодці, деталь вільно витягується.
Очищаємо внутрішню частину корпусу від залишків епоксидної смоли, поки вона не застигла.
За допомогою молотка і дерев'яного бруска знімаємо з котушок електромагніт. Потрібно бути акуратним, щоб не розколоти котушки.
Перегорілі обмотки котушок розкручуємо і зачищаємо цілі частини від епоксидки.
Наметовому котушку на намотувальні станки. Робимо 8-10 шарів і закріплюємо останній шар х / б ізоляційною стрічкою. ПВХ трубку одягаємо на початок обмотки. Закріплюємо на осерді каркаси котушок.
Зовнішні кінці обмоток зачищаємо і припаюємо паяльником, отримуючи надійне з'єднання. Надлишки обмотки відкушуємо.
Заводимо в корпус апарату кабель через ущільнювач до місця установки електромагніту. Обробляє кінці кабелю і зачищаємо. Скручуємо і припаюємо кінці кабелю з початком обмотки котушок і електромагніту.
Видаливши надлишки кабелю, повертаємо електромагніт з котушками на місце. При цьому застосовуємо молоток, завдаючи їм через брусок легкі точкові удари.
Вирівнюємо корпус насоса, затиснувши в лещата, за допомогою будівельного рівня. Підготовленої епоксидкой заливаємо близько котушки до верхнього краю електромагніта. Робимо паузу хвилин 15, щоб смола заповнила порожнечі.
Епоксидна смола застигає не менше доби. Після її затвердіння збираємо Струмочок, поміщаємо в воду і відчуваємо працездатність.

Як бачимо, процес усунення цієї поломки досить трудомісткий і часто вигідніше придбати новий апарат.
до меню ↑

2.4 Діагностика несправності - безшумна робота струмочки

Справно працює Струмочок завжди видає стабільний гудіння. При зменшенні звичного звуку гудіння відбувається істотне зниження напору. Насос погано качає воду. Несправність криється в падінні напруги в електромережі, нижче допустимих меж в 180 В. Продуктивність насоса падає на 50% вже при падінні напруги на 10%.

При сильно високу напругу в електромережі Струмочок не запускається, буде спрацьовувати захист. У таких ситуаціях потрібно використовувати стабілізатор напруги мережі.
до меню ↑

2.5 Діагностика несправності - наростаюча втрата напору

Коли Струмочок видає нормальний робочий звук, але при цьому відбувається стабільне зменшення напору, слід звернути увагу на клапан. На клапан з водостійкої гуми впливають сторонні тверді тіла, які засмоктуються при відкачці дренажних вод. Для запобігання передчасного пошкодження клапана рекомендується застосовувати додатковий фільтр. Такий мелкосетчатому фільтр встановлюється на водовсмоктувальних частина насоса.

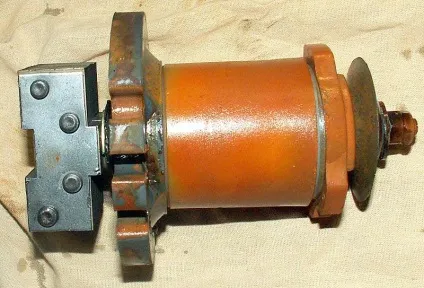

Насос Струмочок без корпусу

У разі, коли заміни клапана не уникнути, потрібно розібрати корпус насоса і встановити ремкомплект. Гойдає механізм буде відновлений і натиск повернеться.
до меню ↑

3 Налаштування параметрів роботи насоса

Ремонт вібраційного електронасоса Струмочок, пов'язаний з налаштуванням робочих параметрів апарату, потрібно проводити в наступній послідовності.

Налагодження положення поршня. Поршень повинен розташовуватися паралельно іншим частинам апарату. Зазор між штоком і втулкою створює перекіс поршня. Щоб прибрати перекіс треба подмотать шток фольгою. Контроль паралельності виробляємо штангенциркулем.
Контроль співвісності штока з поршнем. Якщо відбувся зсув, стакан ковзає по прокладці і помпа слабо качає. Надати співвісність можна закріпивши прокладку з вхідним склянкою, попередньо розібравши і потім зібравши корпус.
Налаштування відстані від сідла до поршня. Ця відстань повинна наближатися до 0,5 мм. Регулюють його кількістю шайб, що мають товщину 0,5 мм, що одягаються на шток. Такий допуск потрібен для безперешкодного проходу повітря під час продування і потім води в вихідний патрубок і перекритті поршнем отвори при збільшенні тиску.

Велика кількість шайб наближає поршень до сідла, якщо продути ротом повітря не пройде. При всмоктуванні повітря повинен вільно переміщатися.

Правильно відремонтований, налаштований і зібраний погружной вібраційний насос Струмочок при приміщенні його без шланга в воду повинен працювати стабільно і видавати натиск 0,2-0,3 м. Напруга електромережі має відповідати 220 В, з допуском в 10 В.

Якщо після проведених маніпуляцій насос не працює або його робота не задовольняє номінальним показниками, то слід шукати причину і усунути поломку, можливо звернувшись до допомоги фахівців.
