Полісульфони - хімічна енциклопедія

Полісульфони. гетероцепні полімери. містять в основному ланцюзі повторювані групи SO2. Наїб. пром. значення мають ароматичні полісульфони (поліаріленефір-сульфони); алифатические полісульфони (поліалкіленсульфони) термічно і хімічно нестійкі. У промисловості виробляють три типи полісульфони під слід. традиц. назвами: полі-сульфон (ф-ла I; випускається під торговими назвами Юдель, ультразон S, ПС-Н), поліефірсульфон (II; віктрекс, ультразон Е) і поліфеніленсульфон (III; дбав):

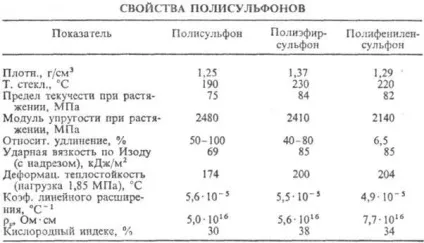

П олісульфони-тверді аморфні прозорі термопластичні полімери від світло-жовтого до коричневого кольору; мовляв. м. (30-60) · 10 3 (див. табл.).

П олісульфони розчин. в деяких хлорують. вуглеводнях. ДМФА, ді-метілацетаміде, ДМСО. N метилпіролідон, діоксані. ТГФ. сульфолане. Мають стійкість до радіоактивного випромінювання і хім. стійкістю (вони стійкі в розчинах лугів. слабких розчинах мінер. к-т, слабких і насичений. розчинах мінер. солей. аліфатіч. вуглеводнях. моторних і дизельних паливах. ростить. і нафтових маслах. ПАР. Частково набухають в карбонових кислот тах, простих і складних ефірах. кетонах. альдегідах. ароматич. вуглеводнях. Негорючі. т-ра початку тримаючи. розкладання вище 400 ° С, тобто на 40-60 ° С вище т-ри переробки. Хім . стійкість полісульфону гірше, ніж у інших полісульфони.

Полісульфон (I) отримують поліконденсацією лужних солей бісфенолу А з 4,4-дігалогендіфенілсульфоном в розчині (в ДМСО. N метилпіролідон або сульфолане), напр .:

Поліефірсульфон (II) отримують поліконденсацією дика-Лієв солі дігідроксідіфенілсульфона з 4,4-діхлорді-фенілсульфоном в розчині або гомополіконденсаціей монокаліевой солі 4-гідрокси-4'-хлордіфенілсульфона в розчині або розплаві. Поліфеніленсульфон (III) синтезують поликонденсацией дікаліевой солі 4,4-дігідроксідіфеніла з 4,4-діхлордіфенілсульфоном в розчині. Технологія вироб-ва цих полісульфони принципово не відрізняється від технології вироб-ва полісульфону (I).

Переробляють полісульфони при 300-380 ° С литтям під тиском і екструзією, рідше - пресуванням (див. Полімерних матеріалів переробка). Застосовують як конструкц. матеріали для виготовлення виробів інженерно-техн. призначення, що працюють довгих. час в екстремальних умовах (при т-рах від -100 до 200 ° С, під навантаженням, в агресивних середовищах) без погіршення фіз.-мех. і електричні. характеристик, а також в произове електроізоляці. плівок, в т. ч. для друкованих плат. Полісульфони-зв'язуючі при виготовленні препрегів. армованих вуглецевим і ін. високоміцними волокнами. п Роїзія-під в 1985 полісульфону і Поліфеніленсульфон ок. 8,0 тис. Т / рік (США), поліефірсульфона 1,5 тис. Т / рік (Великобританія). Є дослідно-пром. вироб-ва полі-сульфону вУкаіни і ФРН. Вперше полисульфон отриманий в США (1965).

Літ. Бюллер До.-у. Тепло- і термостійкі полімери. пер. з нім. М., 1984, с. 245-84. Л. М. Болотіна.
