Поліспасти для роботи на висоті

Поліспасти для роботи на висоті. Частина 1.

В основу статті лягла робота «Поліспасти для рятувальних робіт» Федора Фарберова. Основний акцент в цій статті - підйом і переміщення вантажів, масою до 100 кг. Понад цієї маси необхідно користуватися іншою спеціальною технікою та іншим обладнанням та системами. У статті задіяні технічні матеріали фірми PETZL.
Матеріал не є вичерпним і не претендує на роль істини в єдиній інстанції. Це всього лише практичні рекомендації по використанню систем поліспастів при виконанні різних робіт на висоті.

ТЕРМІНОЛОГІЯ
Поліспаст - це система, що складається з декількох рухомих і нерухомих блоків з'єднаних мотузкою або тросом, що дозволяє програючи в відстані, отримати значний виграш в докладав зусиль, в кілька разів меншим, ніж вага вантажу. Призначений для підняття, опускання, переміщення вантажу, а також для організації анкерних ліній. Поліспаст - від грецького "поли", що означає "багато", а "спао" - "тягну")
Теоретично виграш - теоретична величина можливого зусилля, що розвивається поліспасти без урахування втрати від тертя об різні частини системи. Береться за основу для простоти розрахунку величини поліспаста.
Фактичний виграш - величина зусилля, що розвивається системою поліспаста при відрахуванні всіх перешкоджають сил, що впливають на її ефективність.
Комплексний (зворотний) поліспаст - система послідовно розташованих блоків або їх комбінація (простий і складний). Характеризується обов'язковою наявністю блоку, що рухається до вантажу.
Простий поліспаст - система з послідовним розташуванням рухомих і нерухомих блоків.
Складний поліспаст - це система, в якій один простий поліспаст, тягне за одною простий поліспаст.

Анкер - місце прикріплення початку поліспаста і нерухомих блоків.
Рухомий блок - блок, розташований на вантаж або вбудований в систему поліспаста, але завжди рухається назустріч або від вантажу. Завжди дає дворазовий виграш в силі.
Нерухомий блок - блок, закріплений нерухомо в анкерної точці, необхідний для зміни напрямку прикладеного зусилля. Чи не дає виграшу в зусилля.

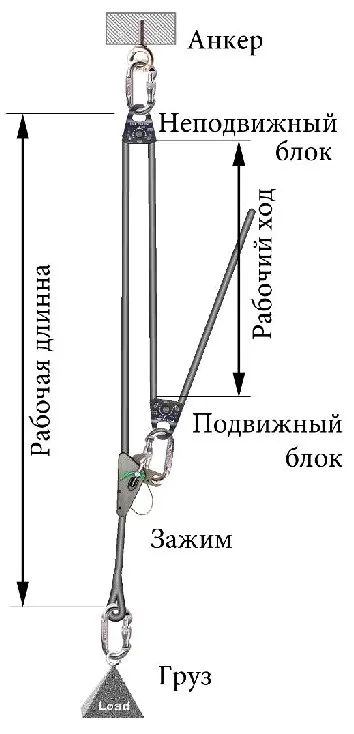

Робоча довжина поліспаста - відстань від анкера до найближчої до вантажу елемента (схоплює вузла, затиску. Блоку). Чим довше ця величина, тим більшу відстань може пройти вантаж за один робочий хід поліспаста.
Робочий хід поліспаста - відстань яке проходять усі елементи системи до будь-якого дотику з іншими елементами. Робочий хід залежить від виду поліспаста, від його робочий довжини і тому, наскільки щільно поліспаст «складається» - тобто наскільки близько перший до вантажу елемент підтягується до анкера при повністю обраної мотузці.
Перестановка системи - необхідні маніпуляції для повернення поліспаста на його робочу довжину після того як він «склався». Це може бути перестановка схоплюють вузлів (затискачів) та інші дії.

ВИДИ поліспасти
прості поліспасти

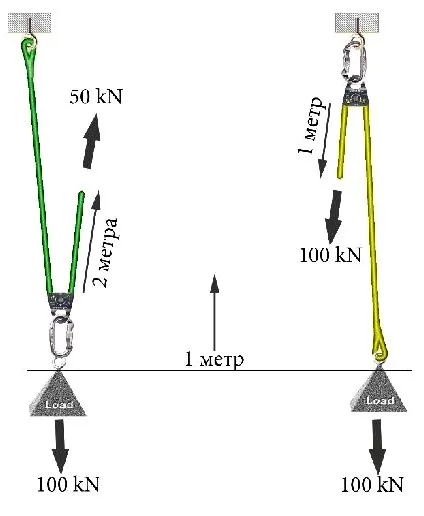

Основа поліспаста: якщо закрепітьверёвку на анкерної точці і пропустити через блок на вантаж, то для підняття вантажу необхідно зусилля в 2 рази менше ніж його маса. Ролик рухається разом з вантажем вгору. Для того щоб підняти вантаж на 1 метр необхідно протягнути через ролик 2 метри мотузки. то схема найпростішого поліспаста 2: 1.

Якщо закріпити мотузку на вантаж, перекинути її через блок, закріплений на анкерної точці і потягнути вниз, то для підняття вантажу необхідно докласти зусилля рівне масі вантажу, а для того щоб підняти вантаж на 1 метр необхідно протягнути через блок 1 метр мотузки.
У скільки разів виграємо в зусиллі - у стільки ж разів програємо у відстані.

Розрахунок зусилля в простому поліспасті
Для простоти розрахунку теоретичного виграшу поліспаста, прийнято користуватися «Т - методом» (від англ. Tension - натяг).

Теоретичний виграш в простому поліспасті дорівнює кількості пасом, що йдуть від вантажу вгору. Якщо рухливі блоки закріплені не на сам вантаж, а на мотузці, що йде від вантажу, то пасма вважаються від точки закріплення блоків.
У простих поліспастах, кожен рухливий ролик (закріплений на вантаж), для якого створено систему дає дворазовий теоретичний виграш. Додаткове зусилля складається з попереднім.

Види простих поліспастів

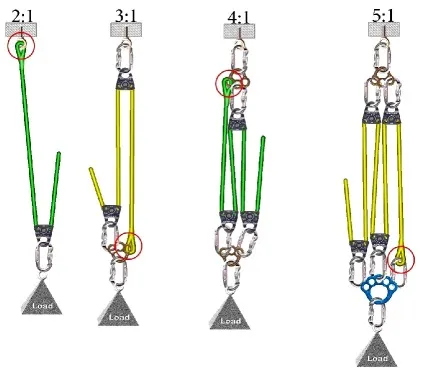

Продовжуючи додавати рухомі та нерухомі блоки, ми отримаємо так звані прості поліспасти різних зусиль. Залежно від того, де закріплений кінець робочої мотузки (на анкері або на вантаж) прості поліспасти поділяються на парні і непарні.

• Якщо кінець мотузки закріплений на анкерної точці, то всі наступні поліспасти будуть парні: 2: 1, 4: 1 і т.д.
• Якщо кінець вантажний мотузки закріплений на вантаж, то будуть виходити непарні поліспасти: 3: 1, 5: 1 і т.д.

Переваги простих поліспастів

Недоліки простих поліспастів

Мала швидкість підйому

Практичні поради по роботі зі складними поліспастами:

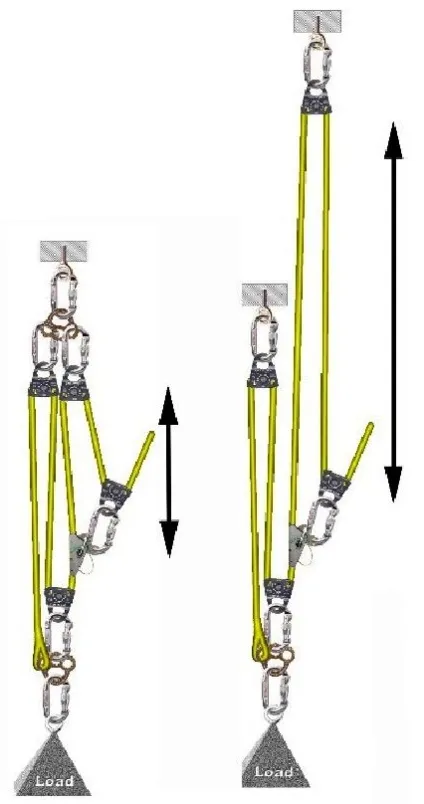

Для того щоб складний поліспаст більш повно складався при кожному робочому ході, і було потрібно менше перестановок, необхідно рознести станції простих поліспастів, що входять до складу складного.

комплексні поліспасти
У всіх наведених вище конструкціях поліспастів мотузку необхідно тягнути в сторону анкерної точки. На практиці завжди зручніше тягнути від анкерної точки, тому що можна скористатися противагою. Для того щоб тягнути вниз встёгівают додатковий нерухомий блок. Але він не дає виграшу в силі, і втрати на тертя в такій схемі, можуть звести нанівець всі переваги оттягом вниз. Відмітна особливість комплексних поліспастів - наявність в системі роликів рухаються назустріч вантажу. Комплексні поліспасти також бувають простими і складними.
Недоліки такі ж як і у основних складних поліспастів:

• Поліспасти не складаються повністю,
• Мають малий робочий хід і вимагають багато перестановок.

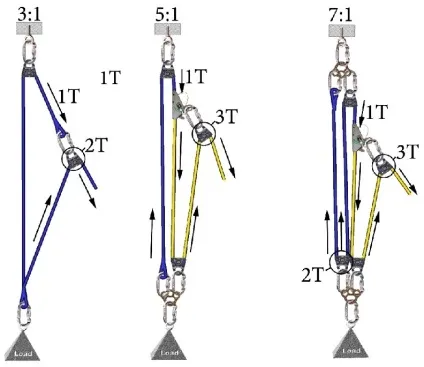

Розрахунок зусилля в комплексних поліспастах
Розрахунок теоретичного виграшу в комплексних поліспастах відрізняється від основних. 3: 1 (простий) = 1Т + 2Т
5: 1 (складний) = 1Т + 1Т + ЗТ (або як ще прийнято вважати 5: 1 = 2Т * ЗТ-1Т)
7: 1 (складний) = 2Т * ЗТ + 1Т

складові поліспасти
У тих випадках, коли зусилля зібраного поліспаста недостатньо, а довжини тягне мотузки не вистачає для складання більш потужної схеми, може допомогти додатковий поліспаст 2: 1, приєднаний до вантажної мотузці схоплюють вузлом або затискачем.
Додавши схему 2: 1 до будь-якого Поліспасти ви автоматично отримаєте 2-х кратний теоретичний виграш в зусиллі.

Розрахунок теоретичного виграшу у них виробляється за принципом складних або комплексних, в залежності від конструкції поліспаста.
