Дорогі Новомосковсктелі, вітаю Вас на своєму ресурсі «Нотатки електрика».

Сьогодні ми поговоримо з Вами про покажчику високої напруги, або скорочено його називають УВН.

Дану статтю пишу, так би мовити, по гарячих слідах.

Кілька днів тому проводили фазировку електрообладнання з класом напруги від 0,4 (кВ) до 10 (кВ).

застосування УВН

Нагадаю відразу, що покажчик високої напруги, та й не тільки високого, але і низького, є основним ізолюючим електрозахисних засобом. Про це більш детально Ви можете прочитати в статті засоби захисту в електроустановках.

Покажчики високої напруги (ПВН) застосовуються для перевірки наявності або відсутності високої напруги в розподільчому пристрої на тих струмоведучих частинах, де будуть проводитися роботи. А також УВН використовують для перевірки збігу фаз, тобто фазировки високовольтного електроустаткування.

З чого складається покажчик високої напруги?

Щоб навчитися правильно користуватися покажчиком високої напруги, необхідно знати його конструкцію.

Ось про це ми зараз і поговоримо.

У своїй роботі і практики найчастіше доводиться користуватися покажчиком високої напруги типу УВН-10 і УВНУ-10. Тому в даній статті основний упор я буду робити на конструкцію, випробування і застосування покажчиків напруги УВН-10 і УВНУ-10.

Покажчик високої напруги УВН-10 і УВНУ-10 складається з наступних основних частин:

• робоча частина
• індикаторна частина (газорозрядна або світлодіодна лампа, проріз-вікно для лампи або затінювач)
• ізолююча частина
• рукоятка з обмежувальним кільцем

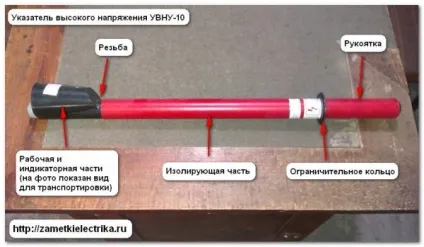

Робоча і індикаторна частини кріпляться до ізолюючої частини за допомогою різьблення. На фото вище показаний УВНУ-10 транспортувального виду.

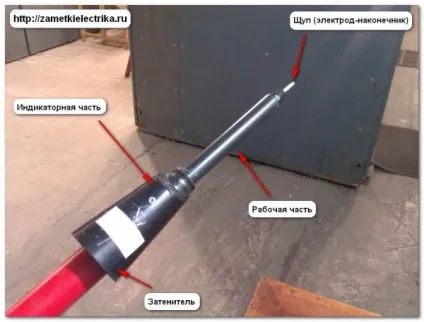

Щоб його привести в робочий вигляд необхідно викрутити різьблення, перевернути робочу і індикаторну частина і закриття навпаки. Що з цього вийде - дивіться картинку нижче.

Робоча частина складається з елементів, які реагують на присутність напруги в контрольованому колі. Корпус робочої частини виконується з електроізоляційного матеріалу з поліпшеними діелектричними властивостями.

Покажчики можуть бути:

• контактного типу (УВН-10)
• безконтактного типу
• комбінованого типу (УВНУ-10)

У першому випадку в робочій частині УВН є електрод-наконечник (щуп) для прямого контакту з струмоведучих частиною. У другому випадку - електрод-наконечник відсутня.

Індикаторна частина покажчиків високої напруги складається з елементів світловий або світло-звуковою індикацією.

Світлова індикація виконується за допомогою:

• газорозрядних ламп
• світлодіодних ламп (новіші конструкції УВНУ-10)

Ізолююча частина покажчиків напруги понад 1000 (В) виконується з електроізоляційного матеріалу, відразливих вологу, з поліпшеними діелектричними і механічними властивостями. Її поверхня повинна бути гладкою.

На ізолюючої частини покажчиків високої напруги мають бути відсутні різні тріщини, подряпини, розшарування і інші дефекти.

Заборонено в якості ізолюючої частини використовувати паперово-бакелітові трубки.

Рукоятка УВН може входити до складу ізолюючої частини, а може бути і окремою ланкою. Все залежить від типу і конструкції застосовуваного покажчика напруги.

Існують норми по мінімальній довжині рукояток і ізолюючих частин покажчиків високої напруги в залежності від класу напруги. Всі дані наведені в таблиці нижче.

І ще, забув згадати, що напруга індикації УВН має бути не більше 25% від номінальної напруги мережі.

Випробування покажчиків високої напруги (ПВН)

Все УВН в процесі експлуатації повинні періодично проходити електричні випробування. Випробуванням підвищеною напругою підлягає ізолювальна частина, а також перевіряється напруга індикації.

Робочу частину УВН відчувають тільки на вимогу керівництва по експлуатації.

Якщо ж за характером роботи з ПВН робоча частина може стати причиною замикання фази на землю або двох фаз між собою, то в цьому випадку необхідно проводити електричні випробування робочої частини ПВН.

В нашій електролабораторії ми проводимо електричні випробування тільки ізолюючої частини УВН і перевірку напруги індикації УВН.

Випробування ізолюючої частини покажчиків напруги понад 1000 (В) проводиться наступним чином.

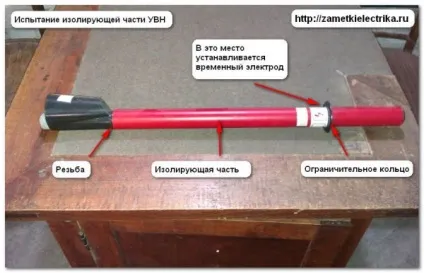

Випробувальна напруга від випробувального трансформатора прикладають на місце з'єднання її з робочою частиною (різьблення або роз'єм) і на тимчасовий електрод, який попередньо встановлюється біля обмежувального кільця рукоятки.

Наприклад, для покажчиків напруги:

• до 10 (кВ) випробувальна напруга становить 40 (кВ)
• від 10 - 20 (кВ) випробувальна напруга становить 60 (кВ)
• від 20 - 35 (кВ) випробувальна напруга становить 105 (кВ)
• 110 (кВ) випробувальна напруга становить 190 (кВ)
• від 110 - 220 (кВ) випробувальна напруга становить 380 (кВ)

У всіх випадках тривалість випробування покажчиків напруги становить 5 хвилин. Струм, що проходить через виріб не нормується. Періодичність випробувань УВН - 1 раз в рік.

Перевірка напруги індикації УВНс газорозрядної лампою проводиться наступним чином.

Випробувальна напруга прикладають на електрод-наконечник (якщо такий є, про це Новомосковськ вище) і на місце з'єднання робочої частини з ізолюючої частиною (різьблення або роз'єм). Випробувальна напруга плавно піднімають до позначки, що відповідає 25% від номінальної напруги мережі.

Перевірка напруги індикації УВН зі світлодіодним лампою трохи відрізняється від попередньої перевірки. Різниця полягає в тому, що напруга від випробувального трансформатора прикладається тільки на електрод-наконечник. Встановлювати допоміжний електрод і заземлювати його в цьому випадку немає необхідності.

Правила користування покажчиком високої напруги

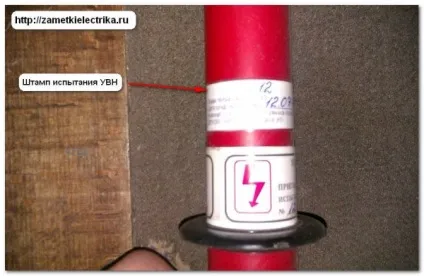

Перед застосуванням покажчика високої напруги потрібно перевірити його стан - справний він чи ні, а також наявність штампа про проходження випробування.

Як це зробити?

Справний стан УВН можна перевірити шляхом короткочасного дотику їм до струмоведучих частин, що знаходяться під напругою.

Як перевірити відсутність напруги?

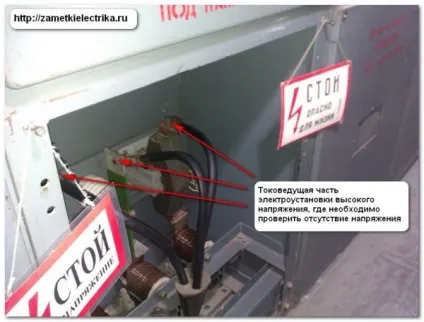

Перевірка відсутності напруги покажчиком високої напруги виробляється в контрольованому колі на струмопровідних частинах шляхом безпосереднього контакту. Час контакту повинно бути не менше 5 секунд.

Користуватися покажчиком напруги понад 1000 (В) слід тільки в діелектричних рукавичках.

Покажчики напруги (ПВН) реагують на ємнісний струм. При внесенні покажчика високої напруги в електричне поле, яке створюється від струмоведучих частин, що знаходяться під напругою, ємнісний струм проходить через УВН по ланцюгу: струмоведучих частин - щуп - газорозрядна лампа (світлодіодна лампа) - конденсатор, вбудований в трубку - провідність ізолюючої частини - провідність людини - земля.

P.S. На цьому статтю на тему покажчик високої напруги я завершую. Думаю, що даний матеріал буде Вам корисний, тому що повторюю ще і ще, що електробезпека понад усе, а тим більше в електроустановках високої напруги.
