Туристична (похідна) піч: 3 варіанти виготовлення

Відпочинок на природі - відмінний спосіб розслабитися і набратися сил. А ще краще за новими емоціями відправитися в похід. І, хоча за відсутності міських зручностей є своя романтика, вогнище розвести виходить не завжди. Цьому можуть перешкодити погодні умови.

Для того щоб в поході приготувати обід або нагріти воду для чаю, грубка все-таки стане в нагоді, а спорудити її можна своїми руками з підручних засобів.

Як працює конструкція?

Головні вимоги до похідної печі - легкість і компактність. Її легко можна зібрати і розібрати для того, щоб скласти в похідний рюкзак. Найпростіша похідна піч складається з мінімуму елементів і не потребує димоході або корпусі з теплозберігаючих властивостями. Основні складові такого пристрою - камера згоряння і піддув.

Така конструкція дозволяє паливу, будь то тріски або деревина, згоряти дотла, а тепло в такому випадку направляється строго вгору.

Можна обійтися зовсім без поддува, спорудивши одну тільки камеру згоряння, наприклад, з двох кухлів. І за допомогою такої печі можна підігріти їжу. Але для того щоб прискорити час розігріву в кілька разів і збільшити ККД пристрою, можна використовувати маленький вентилятор, що працює на батарейках, як поддува. В результаті відбувається повне згоряння палива з високим полум'ям і повною відсутністю диму.

Різновиди похідних міні-печей

У туристичних магазинах представлений хороший вибір похідних печей, які в народі називають «багаттям без багаття», «дерев'яним примусом» або індіанської свічкою. Існує безліч моделей як простих, так і більш складних, і кожна має свої особливості. Наприклад, похідна піч фірми Bushbox. незважаючи на свою популярність і складну конструкцію, має ряд незручностей. Для її розпалювання потрібно використовувати тільки певний вид палива. Процес горіння неможливо регулювати, через що дрова згоряють дуже швидко, а їжа не встигає підготуватися.

Багато похідні печі заводського виробництва були розроблені для автомобільного туризму, і тому не завжди відрізняються маленькими розмірами.

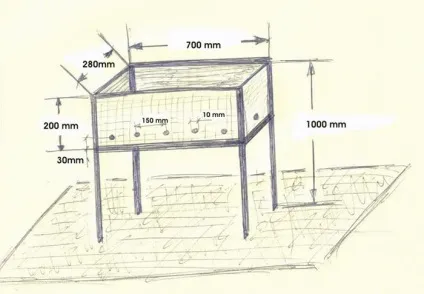

В якості альтернативи печі, в поході можна використовувати мангал для приготування їжі. Але, по-перше, він не зовсім зручний в транспортуванні, а по-друге, виникають складнощі з паливом. Для нього потрібні такі дрова, які після згоряння залишають вугілля, а такою властивістю володіють далеко не всі види деревини.

Ось чому для туризму більше підійде піч, опалювальна дровами. Така конструкція поєднала в собі масу переваг:

• легкість і зручність транспортування завдяки малій вазі.
• Простота використання і можливість регулювати потужність похідної грубки. При виборі невеликої ємності для корпусу, наприклад, гуртки або консервної банки, піч туристична годиться для нагріву маленьких обсягів. Якщо взяти в якості корпусу відро, то за допомогою цієї печі можна приготувати обід для великої компанії.
• Невибагливість в паливі. Для розпалювання підійдуть будь-які горючі матеріали з підручних: гілки, дрова, шишки, суха трава та листя.
• Невеликий витрата палива. Спаливши всього кілька трісок, можна закип'ятити літр води. Завдяки тому, що спочатку згоряють дрова в середині, а потім по краях, похідна піч прогрівається рівномірно, а сама деревина може горіти дуже довго.
• Можливість повсюдного використання.
• Високий ККД завдяки спеціалізованої конструкції.
• Безпека. Завдяки тому, що вогонь горить всередині дров, корпус залишається теплим, і його можна спокійно тримати в руках. Іскри під час тріска вогню залишаються всередині банки, і не можуть нашкодити оточуючим.

Як спорудити піч в поході з підручних засобів

Розглянемо 3 варіанти саморобних грубок для походів, які без праці можна змайструвати своїми руками.

Варіант 1. Консервна банка в ролі грубки

Найбільш доступний і простий спосіб споруди міні-печі - це використання для цих цілей консервної банки. Можна навіть пристосувати залізну кружку, головне, щоб розміри майбутньої похідної грубки приблизно збігалися з розмірами високого стакана.

1. в першу чергу в дні корпусу (гуртки або банки) проробляються отвори для забезпечення тяги. Можна зробити одне велике отвір або кілька маленьких, щоб вугілля не випадали назовні.
2. Далі похідна піч своїми руками заповнюється маленькими дров'яними цурками за принципом «індійської свічки», тобто вони розташовуються в вертикальному положенні, не виступаючи за краї банки. Товщина деревинок повинна приблизно відповідати товщині пальця, не більше.
3. Наступним кроком потрібно витягнути з печі цурку, розташовану в центрі конструкції. Отримане простір стане каналом для проходження повітряних мас. До речі, ці канали повинні збігатися з отворами, виконаними на дні спочатку.
4. Приступаємо до розпалювання печі. Для цього в отриманий повітряний канал потрібно закласти невеликий шматок паперу або пучок сухої трави і підпалити.
5. Обсяг готового пристрою становить близько 500 мл. Така ємність може горіти приблизно 25 хвилин, і цього цілком вистачить для приготування нескладного страви або закипання води. Головне, що навколишня територія не буде піддана задимлення.

За таким же принципом можна створювати більш потужні похідні печі, наприклад, якщо компанія складається з кількох людей. Для цього потрібно просто взяти ємність на 1-2 літра і, відповідно, дрова теж товщі і в більшій кількості.

Такий пристрій без додаткової закладки дров може горіти близько години. Це дозволить готувати більш складні страви, такі, як шашлик або картопля.

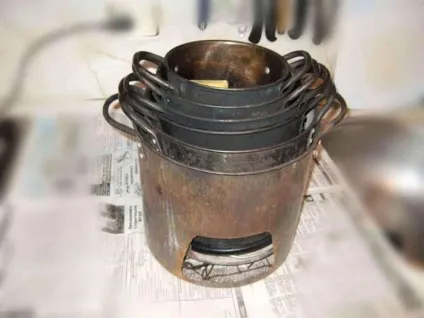

Варіант 2. Похідна піч з каструль

Можна своїми руками виготовити і більш складний пристрій для походу - двошарову піч. Вихідний матеріал можна купити в господарському магазині. підійдуть самі

дешеві каструлі з нержавіючої сталі, вони мають ще назву «бак з кришкою».

Така похідна піч своїми руками теж має свої переваги. До них відносяться простота і економічність. Вона може замінити багаття, а в якості палива згодиться все, що можна знайти в лісі: шишки, гілки, тріски.

Така похідна піч представляє собою конструкцію з двох ємностей різного розміру, встановлених одна на іншу, і теж виготовляється дуже просто:

1. У зовнішній, більшою каструлі вирізається отвір на бічній стінці, яке буде служити віконцем для завантаження палива. На дні цієї ж каструлі проробляються щілини для колосників з провертати перемичками.
2. Зверху колосників встановлюється підставка для другої, меншої каструлі, або іншого посуду, яку потрібно нагріти. Під підставку будуть закладатися дрова. За рахунок того, що ємність на підставці оточена язиками полум'я, і ​​нагрітими стінками зовнішньої каструлі, значно скорочуються витрати палива, і піч довго тримає тепло.
3. Для зручності перенесення печі, можна спорудити знімну дужку на казанок. Це дозволить в будь-який момент підняти і віднести пристрій разом з дровами в інше місце, наприклад, у разі дощу.

Варіант 3. Складна похідна піч

Для створення такої печі потрібно витратити трохи більше сил і часу, ніж в двох попередніх випадках. Але ефективність такого пристрою повністю виправдовує витрачені зусилля.

Спочатку потрібно провести підготовчу роботу і запастися необхідними матеріалами та інструментами. Знадобиться рулетка, болгарка, дриль, напилок, плоскогубці, велосипедні спиці, рояльні петлі і листова сталь товщиною 1 мм.

Щоб не довелося купувати сталь, можна використовувати елементи непотрібних побутових приладів, наприклад, корпус холодильника або газової плитки. Системний блок від комп'ютера в розібраному вигляді теж може підійти для цих цілей.

Робота над складаний грубкою нескладна, досить дотримуватися наступних кроків:

1. На підготовлених сталевих листах намітити за допомогою трафарету контури майбутніх деталей конструкції. Після цього вирізати деталі за допомогою болгарки.
2. З отриманих деталей відкласти в сторону одну, яка буде використовуватися в якості дна грубки. Далі виконати в ній отвори для колосника.
3. Всі краї отриманих отворів ретельно відшліфувати за допомогою напилка, для того щоб прибрати всі нерівності і щербини.
4. Тепер прийшов час змайструвати корпус основної конструкції. Для цього потрібно з'єднати деталі бічних сторін за допомогою рояльних петель з заклепками.
5. Для майбутніх кріплень, потрібно спорудити спеціальні пази по всьому периметру дна і по нижній стороні бічних стінок.
6. Тепер можна з'єднати основний корпус, зроблений з бічних стінок з

Піч похідна з металу своїми руками

дном конструкції. Це робиться таким чином, щоб приготовані на попередньому етапі вушка збіглися, формуючи трубочку. У трубочку вставляються штирі, зроблені з спиць. Цей невеликий нюанс додає печі стійкості під час роботи.
Вся конструкція продумана настільки, що при бажанні її завжди можна розібрати для будь-яких переміщень і зручного зберігання.

Одним з важливих етапів у виготовленні збірної печі є створення камери згоряння. Для цього в бічній частині корпусу проробляється віконце для закладки дров.

У колоснику потрібно зробити додаткові виступи, які вставляються в отвори з боків.

І звичайно ж, для оптимальної роботи печі, потрібно подбати про Піддув. Якщо виконати у верхній частині короба отвори з цією метою, то в майбутньому вони можуть стати в нагоді і для укладання шампурів замість мангала.

Жоден похід на природу не обходиться без шашлику або іншого блюда, приготованого на вогні. І, звичайно, краще заздалегідь передбачити який саме джерело вогню буде в центрі всіх подій. Багаття - не завжди зручне рішення цього питання, а ось похідна піч стане в нагоді в будь-яку погоду. Незважаючи на доступність і велика кількість представлених моделей в туристичних магазинах, завжди можна спорудити похідну піч самостійно. Головне, що для цього знадобиться мінімум часу і мінімум матеріалів.
