похибки вимірювання
При виборі засобів вимірювальної техніки та методів контролю виробів враховують сукупність метрологічних, експлуатаційних і економічних показників. До метрологічним показників відносяться: допустима похибка вимірювального приладу-інструменту; ціна ділення шкали; поріг чутливості; межі вимірювання та ін. До експлуатаційних і економічним показате-лям відносяться: вартість і надійність вимірювальних засобів; тривалість роботи (до ремонту); час, що витрачається на налаштування і процес вимірювання; маса, габаритні розміри і робоче навантаження.
3.6.3.1. Вибір вимірювальних засобів для контролю розмірів
На рис. 3.3 показані криві розподілу розмірів деталей (утіх) і похибок вимірювання (вміє) з центрами, що збігаються з межами допуску. В результаті накладення кривих вміє і утіх відбувається перекручування кривої розподілу у (sтех. Sмет), з'являються області ймовірностей т і п, що зумовлюють вихід розміру за кордон допуску на величину с. Таким чином, чим точніше технологічний процес (менше відношення IT / Dмет), тим менше неправильно прийнятих деталей в порівнянні з неправильно забракованими.
Вирішальним фактором є допустима похибка вимірювального засобу, що випливає з стандартизованого визначення дійсного розміру як і розміру, одержуваного в результаті вимірювання з допустимою похибкою.
Допустимі похибки вимірювання dізм при приймальних контролі на лінійні розміри до 500 мм встановлюються ГОСТом 8.051, які складають 35-20% від допуску на виготовлення деталі IT. З цього стандарту передбачені найбільші допустимі похибки вимірювання, що включають похибки від засобів вимірювань, настановних заходів, температурних деформацій, вимірювального зусилля, базування деталі. Допустима похибка вимірювання dізм складається з випадковою і неврахованої систематичної складових похибки. При цьому випадкова складова похибки приймається рівною 2s і не повинна перевищувати 0,6 від похибки вимірювання dізм.
У ГОСТ 8.051 похибка задана для одноразового спостереження. Випадкова складова похибки може бути значно зменшена за рахунок багаторазових спостережень, при яких вона зменшується в раз, де n - число спостережень. При цьому за дійсний розмір приймається середньоарифметичне із серії проведених спостережень.
При арбітражної повторному огляді деталей похибка вимірювання не повинна перевищувати 30% межі похибки, що допускається при прийманні.
Значення допустимої похибки вимірювання dізм на кутові розміри встановлені по ГОСТу 8.050 - 73.
можна допустити при вимірюванні: вони включають в себе випадкові і невраховані систематичні похибки вимірювання, всі складові, які залежать від вимірювальних засобів, настановних заходів, температурних деформацій, базування і т. д.
Випадкова похибка вимірювання не повинна перевищувати 0,6 від допустимої похибки вимірювання і приймається рівною 2s, де s-значення середнього квадратичного відхилення похибки вимірювання.
При допуски, які не відповідають значенням, зазначеним в Гості 8.051 - 81 і ГОСТ 8.050 - 73, допустиму похибку вибирають по найближчому меншому значенню допуску для відповідного розміру.
Вплив похибок вимірювання при приймальному контролі за лінійними розмірами оцінюється параметрами:
т-частина виміряних деталей, що мають розміри, що виходять за граничні розміри, прийнята в числі придатних (неправильно прийняті);
п - частина деталей, що мають розміри, що не перевищують граничних розмірів, забраковані (неправильно забраковані);
з -імовірнісні гранична величина виходу розміру за граничні розміри у неправильно прийнятих деталей.

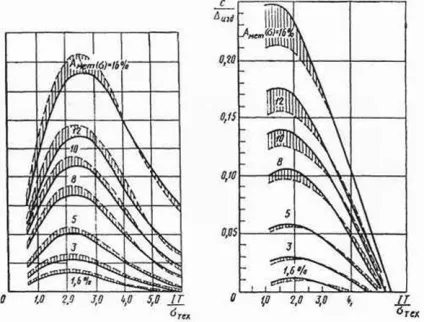

Значення параметрів т, п, с при розподілі контрольованих розмірів по нормальному закону наведені на рис. 3.4, 3.5 і 3.6.
Суцільні лінії відповідають розподілу похибки вимірювання за нормальним законом, а пунктирні - за законом рівної ймовірності. При невідомому законі розподілу похибки вимірювання для параметрів т, п і з рекомендується приймати середні їх значення, визначених за суцільний і пунктирною лініями. Параметри m і з на графіках визначені з довірчою ймовірністю 0,9973.

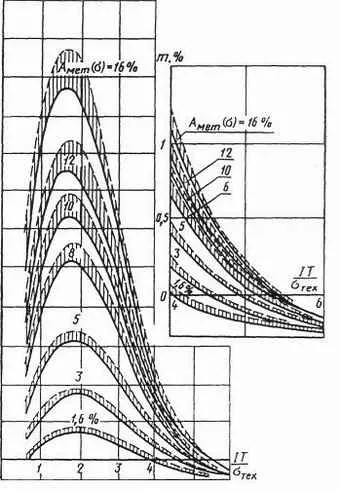

Мал. 3.4. Графік для визначення параметра m
Для визначення т з іншого довірчою ймовірністю необхідно змістити початок координат по осі ординат.
Криві графіків (суцільні і пунктирні) відповідають певному значенню відносної похибки вимірювання, яка дорівнює
де s - середньоквадратичне відхилення похибки вимірювання;
IТ-допуск контрольованого розміру.
При визначенні параметрів т, п і з рекомендується приймати
Амет (s) = 10% - для квалитетов 10 і грубіше.

Перші значення т і п відповідають розподілу похибок вимірювання за нормальним законом, другі-по закону рівної ймовірності.
Граничні значення параметрів т, п і с / IТ враховують вплив тільки випадкової складової похибки вимірювання.
ГОСТ 8.051-81 передбачає два способи встановлення приймальних кордонів.
Перший спосіб. Приймальні кордону встановлюють збігаються з граничними розмірами (рис. 3.7, а).
Приклад. При проектуванні вала діаметром 100 мм оцінено, що відхилення його розмірів для умов експлуатації повинні відповідати h6 (100-0,022). Відповідно до ГОСТу 8.051 - 81 встановлюють, що для розміру вала 100 мм і допуску IТ = 0,022 мм допустима похибка вимірювання dізм = 0,006 мм.
Відповідно до табл. 3.5 встановлюють, що для Aмет (s) = 16% і невідомої точності технологічного процесу m = 5,0 і з = 0,25IТ, т. Е. Серед придатних деталей може виявитися до 5,0% неправильно прийнятих деталей з граничними відхиленнями + 0,0055 і -0,0275 мм.
Рис.3.7. Варіанти розташування приймальних кордонів
