Поговоримо про поверховий електрощит будинку
Упевнений, Ви бачили свій поверховий щит. Він може бути старий або новий, але в будь-якому випадку все поверхові щити об'єднує кілька характеристик.
Поверховий електрощит - загальні характеристики
Як монтується поверховий електрощит
Звичайно, Вам не доведеться монтувати поверхові електрощити. Досить розібратися, як він влаштований і де які клеми в ньому передбачені. Розглянемо пристрій старого і нового поверхових щитів.
Статті по темі: Розрахунок автоматів захисту
Старий поверховий щит

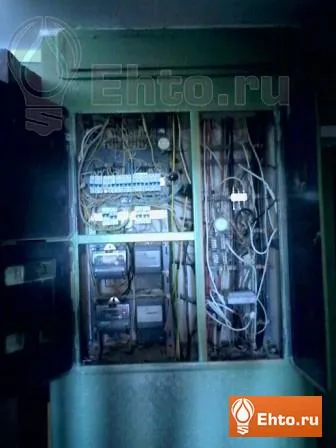

Розглянемо, більш менш, стандартний електрощит старого зразка (дивимося фото), в нормальному стані.
Поверховий щит на фото, призначений для чотирьох квартир. Він розділений на чотири частини.
Для кожної квартири встановлюється ввідний автоматичний вимикач і група автоматів для захисту групових кіл квартири. Група ультраправих автоматів повинна належать вкрай правої квартирі на поверсі.
Замість автоматичних вимикачів в поверховому щиті можна встановити комбіновані расцепители (диференціальні автомати). Вони повинні мати клас B або C і мати комутаційну здатність не менше 3000 Ампер. Нагадаю, комутаційназдатність це здатність приладу працювати після короткого замикання в 3000 Ампер. Тобто, в ланцюзі було КЗ з струмом 3000 Ампер і автоматичний вимикач вибило. Після цього ви взводу важіль автомата і він працює далі.
Раджу вибирати автомати захисту з комутаційної здатністю близько 10000 (десять тисяч) ампер.

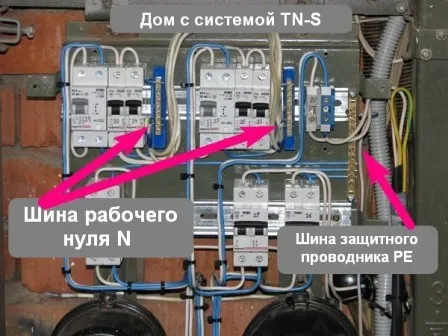

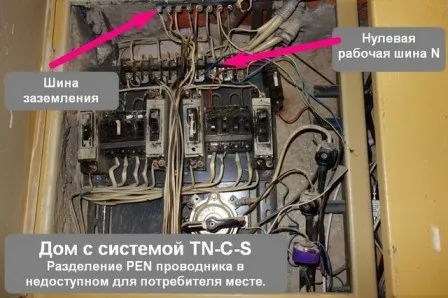

У системах заземлення TN-C-S і TN-S в поверховому щиті передбачені дві шини (затискача). Одна шина для підключення нульових робочих провідників (N) і окрема шина для підключення проводів заземлення (PE).
Статті по темі: Наочні схеми групових розподільних щитів квартири, будинку, котеджу

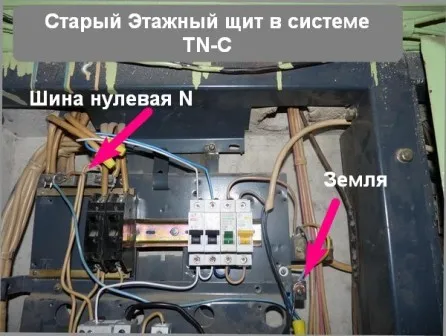

У мережах TN-C в поверховому щиті повинна бути передбачена окрема шина для поділу нульового захисту провідника (PEN) на нульовий робочий (N) і захисний (PE) провідники.
Однак, як правило, такий шини немає. Поділ відбувається простіше. У щиті якщо нульова робоча шина, а заземлення підключається отдтельно від цієї шини, можна сказати в стороні, на корпус щита або на металеву платформу щита.
Важливо! В системі TN-C не можна підключати робочий нуль (N) і захисний провід (PE) під одну клему. Це різні провідники, хоча може здатися, що це одне і те ж, адже вони «замкнуті» через корпус щита.
На завершення зазначу:
- Бажано щоб в поверховому щиті, на дверцятах була приклеєна схема щита;
- Бажано, щоб дроти були промарковані;
- Бажано дотримуватися кольоровість підключення проводів (синій -робочий нуль, жовто-зелений - захисний провідник).
Статті по темі: Електричні апарати захисту в електропроводці квартир і будинків
Пристрій нового поверхового щита
У новому поверховому щиті, немає ніяких хитрощів і «незрозумілостей». Нові щити стоять в мережах TN-S, рідше в TN-C-S. Всі шини розділені, підписані і зрозумілі до підключення.
Часто в новобудовах на поверсі встановлюють окремі щитки для кожної квартири.
