Подрозетник (монтажна коробка)

Подрозетник (установча коробка) - це невід'ємна частина будь-якої електропроводки, від правильної і точної установки якого залежить наскільки безпечним, надійним і комфортним буде монтаж і подальша експлуатація електроустановочних пристроїв, таких як розетки, вимикачі, диммери, регулятори теплої підлоги і т.п. Залежно від типу підстави, в яке відбувається монтаж, підрозетники бувають для суцільних стін (цегляні, бетонні. Гіпсолітові і т.п.) і для прихованої установки в порожнисті стіни і сухі перегородки.

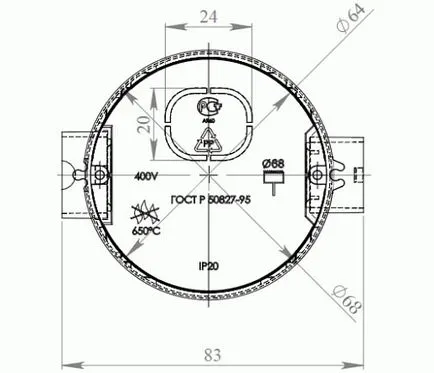

Існує кілька типових розмірів настановних коробок, але найбільш затребувані і поширені в елетромонтаже стандарти з внутрішніми діаметрами 60-65мм і глибиною 40-45мм. Максимальний зовнішній диметр таких підрозетників зазвичай - 68мм, тому отвори під них, найкраще виконувати коронкою діаметром 68 або 70 мм.

Найчастіше установчі коробки мають можливість об'єднуватися в блоки з декількох штук. Блоковий варіант дозволяє встановлювати поруч, вертикально або горизонтально, відразу кілька механізмів електроустановочних пристроїв, об'єднаних однією спільною рамкою. При цьому міжосьова відстань у з'єднуються між собою підрозетників одно 71мм. що повністю збігається зі стандартними розмірами міжосьової відстані електроустановочних пристроїв, при монтажі в одній рамці. Тому відстань між отворами, зроблених для блоку підрозетників, має бути 71мм.

Залежно від типу розеток і виробників, елементи конструкції для збирання підрозетників в блоки, бувають двох типів:

В одному випадку, з'єднувальні тунелі є незнімної частиною підрозетника і присутні на кожному виробі. При цьому, завжди є можливість об'єднати коробки в блоки, якщо є в цьому необхідність. Невелика незручність таких підрозетників полягає в необхідності механічного видалення незадіяних з'єднувальних елементів, тому що вони можуть заважати встановленню коробки або блоку в посадочне місце.

При іншому варіанті конструкції, з'єднувальні елементи можна придбати окремо. що зручно при монтажі наприклад одинарного підрозетника, але вимагає ретельного розрахунку кількості з'єднувачів. Через з'єднувачі, зручно прокладати дроти всередині всього блоку, зробити це можна вже після монтажу підрозетника, наприклад для підключення розеток послідовно - «шлейфом».

Фіксація в посадковому місці монтажної коробки для суцільних стін. найчастіше виконується за допомогою гіпсових сумішей таких як алебастр. Отвір попередньо змочується, потім наноситься розчин алебастру, тільки після цього, попередньо вивівши проводи через підрозетник, встановлюємо його по рівню так, щоб він був врівень зі стіною - не випирає і не стирчав з неї і потім прибрати надлишки суміші. Після висихання, можна продовжувати наступні етапи.

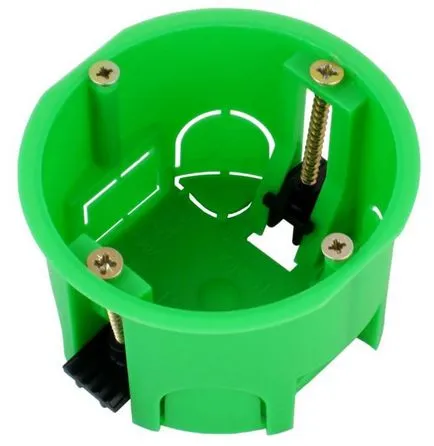

Установка підрозетників для порожніх стін. здійснюється за допомогою спеціальних кріпильних елементів - затискачів, розташованих з боків. Для цього коробка поміщається в монтажний отвір, і закручуються гвинти, при це затискачі впираються зі внутрішньої сторони підстави, тим самим жорстко фіксуючи підрозетник.

Для закріплення механізмів розеток, вимикачів і т.п. в настановної коробці, передбачені спеціальні гнізда, в які вкручуються шурупи. Багато виробників відразу комплектують свої подрозетники такими шурупами.

З приводу фази і нуля ніяких немає обмежень, а землю просто можна не розривати, робити суцільним кабелем, або підводити до кожної розетки окремо і то, багато вже списів зламано, чи належать ці обмеження по землі до розеток. Плюс всі виробники електроустановочних пристроїв, в своїх розетках передбачають можливість підключення шлейфом, якби це було заборонено і не робили б.

Тут поняття злегка переплутані. кілька ГНІЗД для включення штепселів це не кілька окремих електророзеток, а це один БЛОК електрозеток. тому про таке підключенні можна говорити як про шлейфі. Включати шлейфом кілька блоків, вже не дозволено, або слід використовувати обтискове з'єднання заземлювача. Таким чином забезпечується його нерозривність, і земля залишиться у всіх наступних розетках незалежно від того що він виліз з під затиску або ослаб гвинт де то по середині ланцюга.

З'єднання може так само порушиться в одній з розеток групи, відповідно наступні після неї розетки будуть без землі. це ІМХО теж шлейф.
Поки в ПУЕ або ще в якихось нормативних документах не буде конкретно це прописано, суперечки триватимуть.

У ПУЕ та ПЕЕУП прописано раз на рік робимо заміри на метал зв'язок або перехідний опір заземлювачів, а то що робити це лінь і в квартирі це не хто не робить це інше питання.

На жаль, перевірка раз на рік не вбереже вас від ураження струмом в проміжках між перевірками. Ось якби постійно проводилася самодиагностика, були б створені умови для цього, то можна було б так за шлейф не турбується
