3.3 Розрахунок мережевого графіка секторних методом

Для розрахунку мережевого графіка секторних методом кожна подія його ділиться на чотири сектори, в які вносяться наступні дані:

Побудова і розрахунок мережевих графіків 1

Мал. 8. Графік виконання робіт наземного циклу

Розрахунок проводиться в 5 етапів (див. Рис. 9):

I - нумерація подій графіка;

II - розрахунок ранніх почав і заповнення лівого і нижнього сектора;

III - розрахунок пізніх закінчень і заповнення правого сектора;

IV - розрахунок загальних (повних) резервів часу робіт і заповнення лівого прямокутника під кожною роботою;

V етап -Розрахунок приватних (вільних) резервів часу і заповнення правого прямокутника під кожною роботою.

Для розрахунку резервів часу використовуються похідні від раніше відомих формул. Наприклад (див. Рис. 9): загальний (повний) резерв часу:

Побудова і розрахунок мережевих графіків 1

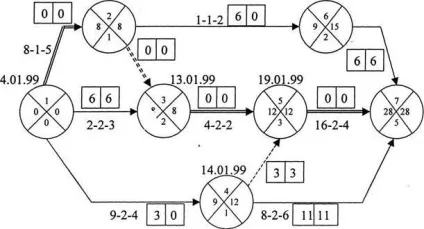

Рис 4.5. Приклад ручного розрахунку мережевого графіка секторних методом

3.4. Оптимізація мережевого графіка і прив'язка до календаря

Оптимізація мережевого графіка за часом передбачає скорочення величини критичного шляху на певну (задану) величину днів. Для цього роботи, що знаходяться на критичному шляху (виділені на рис. 4.3 і підкреслені в табл. 6), повинні бути збудовані в порядку зростання ціни скорочення. Ціною скорочення (Ц c i, j) вважається величина чисельності працівників, що припадають на один день тривалості роботи мережевого графіка, і визначається за формулою

Перевагу віддаємо роботі 1-2, але скоротити її можна тільки на 5 днів, тому що гранична кількість робітників у бригаді дано 10 осіб (12 * 6 = 72 чол-дня, 72: 10 = 7,2 дня, 12-7,2 = 4,8

5 днів). Ще один день будемо знімати з роботи 3-5, що має таку ж ціну скорочення, але меншу по відношенню до роботи 1-2 розрахункову тривалість (8 * 4 = 32 чол-дня, 32: 7 = 4,6

Після зміни вихідних розрахункових параметрів робіт критичного шляху (див. Рис. 4.3 над роботами 1-2 і 3-5) величина критичного шляху буде дорівнює встановленої тривалості (25 днів), але графік зажадає перерахунку.

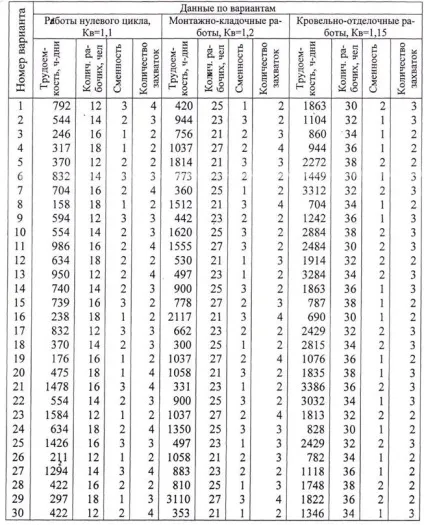

Завдання 1. Визначити тривалість робіт, побудувати лінійний календарний графік поточного виконання робіт і епюру загруз-ки трудових ресурсів.

Побудова і розрахунок мережевих графіків 1

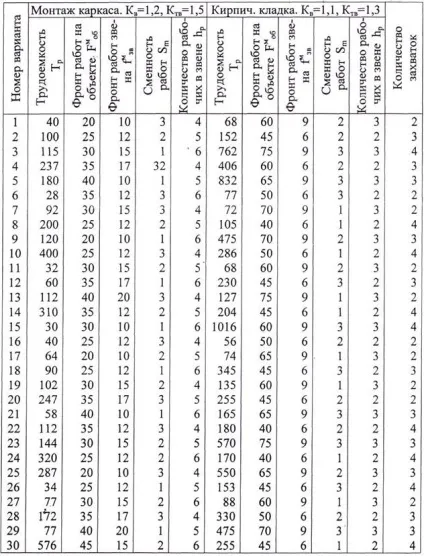

Завдання 2.Рассчітать ритми роботи ланок монтажників і каменярів і побудувати циклограму ритмічного потоку при спорудженні наземної частини 6-ти поверхового каркасно-цегляного будинку. Перевірити, чи не перевищує загальний час виконання робіт на поверсі 10 днів.

Побудова і розрахунок мережевих графіків 1

Побудова і розрахунок мережевих графіків 1

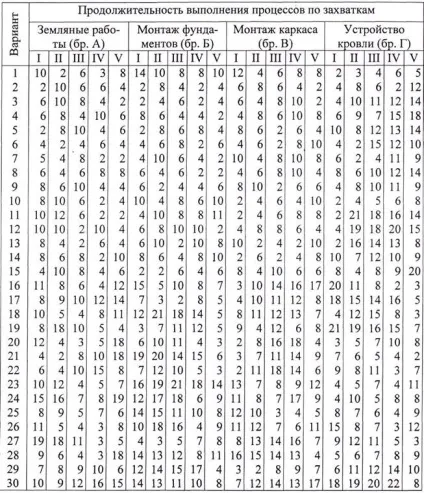

Завдання 3.Рассчітать параметри неритмичного потоку матричних методом і побудувати циклограму виконання робіт на об'єкті

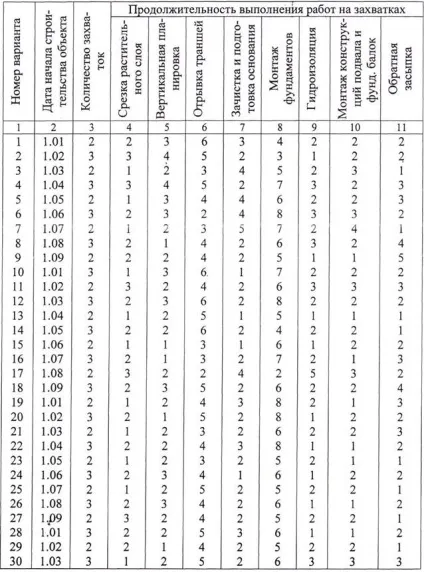

Завдання 4. Скласти мережевий графік для поточного виконання робіт "нульового циклу", розрахувати його табличним методом і прив'язати до календаря з раннього початку, виходячи з заданої дати початку будівництва об'єкта:

Побудова і розрахунок мережевих графіків 1

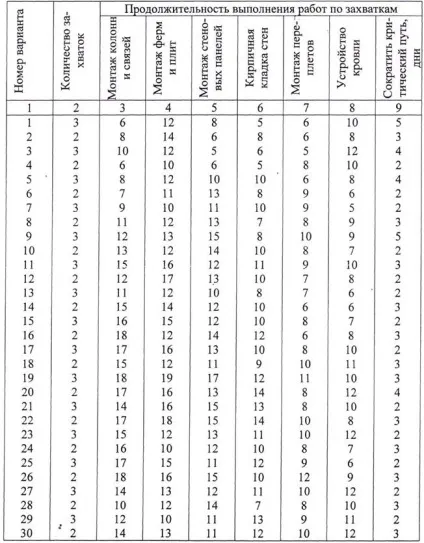

Завдання 5. Побудувати фрагмент мережевого графіка, розрахувати секторних методом і скоротити критичний шлях на задану величину.

Побудова і розрахунок мережевих графіків 1

2. Організація і планування будівельного виробництва / Под ред. д-ра техн. наук проф. А.К. Шрейбера. - М: Вища школа. 1987.

4. СНиП 3.01.01 - 85 Організація будівельного виробництва - М. Стройиздат, 1981.

1. Методичні вказівки по організації проведення практичних занять

2. Основні теоретичні положення потокової організації робіт 3

2.1.Расчет і побудова лінійного календарного графіка 3

2.2.Расчет параметрів і побудова циклограми ритмічного потоку 4

2.3.Расчет параметрів і побудова циклограми неритмичного потоку 6

3. Побудова і розрахунок мережевих графіків 8

3.1.Методи побудови мережевих графіків 12

3.2.Расчет мережевого графіка табличним метолом 12

3.3.Расчет мережевого графіка секторних методом 13

3.4.Оптімізація мережевого графіка і прив'язка до календаря 14

4. Роздатковий матеріал 15
Список літератури
