Плити перекриття - недорогий, зручний і незамінний, у багатьох випадках, будматеріал. З їх укладанням можна завершити будівництво гаража, відокремити підвал від основного корпусу будівлі, вивести поверхи або використовувати, як частина загальної конструкції даху. Як і інший подібний будівельний матеріал із залізобетону, застосовується в різних сферах будівництва та укладання підземних газових магістралей, у плит перекриття є кілька своїх різновидів. Вони відрізняються за кількома параметрами, які мають свої характеристики.

Зміст:

Застосування плит перекриття в монтажних роботах

Велика сфера застосування плит перекриття цілком з'ясовна - це відмінний матеріал для типового будівництва, для швидкісного зведення торгових площ, спорудження промислових підприємств та інших об'єктів. Зрідка використовуються і для приватного домоволодіння, наприклад, для укладання на фундамент поверх підвального або цокольного рівня. Вони відмінно підходять для швидкого зведення блочних, кам'яних і цегляних будівель, при великопанельному монтажі, а також для основи під будинки швидкої збірки з деревини.

Також існують нестандартні різновиди плит перекриття, наприклад, шатрові - нерідко відливають для перекриття по всьому об'єму приміщення у вигляді купола або пірамідальної форми. Однак їх собівартість може в рази перевищувати вартість стандартних плит, а розміри залежать від архітектурного проекту.

Основні переваги будматеріалу

1. Завдяки системі перехресних балок і армування з заповненням бетону, такі залізобетонні конструкції здатні витримувати досить значну навантаження.

2. Сьогодні плити роблять з високоміцного бетону за новітніми технологіями - для отримання високоякісного матеріалу. Наприклад, вони знайшли широке використання в зоні сейсмічної активності.

3. Пустотілий будівельний матеріал має відмінні теплоізоляційні властивості, він морозостійкий і сприяє протипожежної безпеки.

4. При грамотному монтажі стандартизований будматеріал забезпечує водонепроникність в будівлі і виконує інші ізоляційні завдання. Наприклад, перешкоджає проникненню, шуму, пара, газу в інші частини будівлі.

5. Плити перекриття здатні забезпечити абсолютну горизонтальність поверхонь, особливо при грамотній коригування опор.

6. Матеріал відрізняється міцністю і довговічністю, не вимагає додаткового догляду і полегшує обробку фінішними покриттями, стаючи основою.

7. Деякі пустотні різновиди містять пористі матеріали для додаткової морозостійкості або протидії перепадам температур.

Різновиди плит перекриття

Універсальний будівельний матеріал випускається різного розміру, але у всіх них є спільне - їх форма. Плити випускаються 2-х видів - повнотілі і пустотілі.

1. Повнотіла монолітна плита перекриття не має внутрішніх пустот, використовуються на нижніх поверхах і в будівництві виробничих площ. Цей будівельний матеріал має 3 підвиди:

• безбалкові плити, монолітний гладкий матеріал для стель;
• кесонні плити, які нагадують коміручну сітку з однакових балок з невеликим шаром бетону, що застосовуються для промислового будівництва;
• найбільше навантаження витримують плити перекриття ребристі, наприклад, в основі при висотному будівництві.

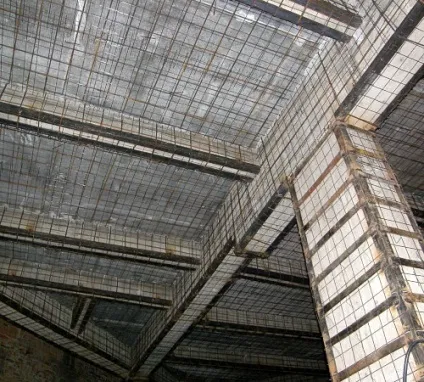

Виготовлення монолітної плити перекриття - досить простий процес, який нерідко проводиться за місцем монтажу. Каркас з арматури завантажується в горизонтальну опалубку, після чого заливається бетоном. Розміри таких плит можуть варіюватися.

Основні технічні параметри та маркування виробів

Важливий фактор для розрахунків в архітектурі і монтажі дотримання вимог по стандартизації випуску плит перекриття. Вони повинні відповідати ГОСТу не тільки за габаритами, але і по міцності, тріщиностійкості, твердості і іншим параметрам, щоб витримувати проектне навантаження.

За ГОСТом плити перекриття розміри мають різні, але обов'язково мають свої стандарти. Це зручно для проектування будівель і їх монтажу.

Букви - марка вироби, 2 цифри - довжина вимірюється в дециметрах, такі цифри - ширина також в дециметрах, остання цифра в маркуванні означає її загальну розрахункове навантаження, без урахування самого ваги плити перекриття, тобто її несучу здатність в конструкції перекриттів. Наприклад, при маркуванні ПК 53-12-8т це означає, що плита круглопустотня, тобто паралельні отвори в ній мають циліндричну форму. Її габарити, довжина і ширина вказані в дециметрах, а т - означає, що вона зроблена з щільного бетону М200.

Маркування також передбачає і інші характеристики:

• 1ПК - багатопустотна на 220 мм, діаметром округлих порожнин 159 мм;
• 2ПК - багатопустотна плити на 220 мм, діаметром округлих порожнин 140 мм;
• 1П - плита 1-шарова суцільна, випуск на 120 мм;
• 2П - суцільна плита на 160 мм;
• ПБ - багатопустотна плита формування без опалубки на 220 мм.

При маркуванні 1П в міліметрах стандартні розміри для плит перекриття:

• 3000х4800, 3000х5400, 3000х6000 і 3000х6600;
• 3600х4800, 3600х5400, 3600х6000 і 3600х6600.

При маркуванні 2П в міліметрах стандартні розміри для плит перекриття:

• 2400х6000,
• 3000х4800, 3000х 5400 3000х 6000,
• 3600х2400, 3600х3000, 3600х3600, 3600х4800, 3600х5400 і 3600х6000;
• 6000х1200, 6000х2400, 6000х3000 т 6000х3600.

Такі варіанти за розмірами дають можливість найбільш точної підгонки на об'єктах індивідуального планування будь-якої конфігурації. Порожнечі можуть мати різну форму і інтервал між ними.

Особливості пустотних плит перекриття та маркування

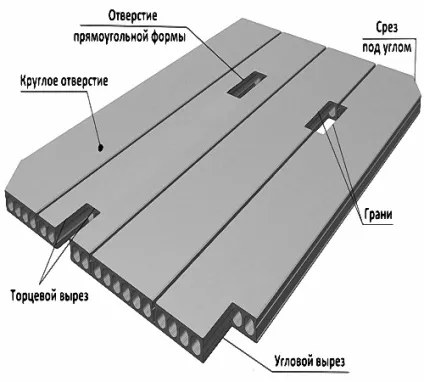

Плита перекриття пустотна має всередині паралельні отвори, круглої, овальної або квадратної форми. По суті, більшість пустот має циліндричну форму. Є плити армовані і безарматурние. Хоча арматура і обтяжать вироби, вони мають найбільший запас міцності, тому використовуються в нижній частині конструкцій.

Кожна маркування плити перекриття говорить не тільки про її основних характеристиках, але враховує особливості для вибору в тому чи іншому місці монтажу.

• ПБ - плита з округлими порожнечами 159 мм в діаметрі, нарізається лазером будь-якої довжини під час безперервної формовки. Стандарт: довжина 6-12 м, ширина 1, 1,2 і 1,8 м, товщина 260 мм. Встановлюється на обидва торця на стіну;
• ПГ - плита з овальними порожнечами для монтажу на обидва торці, стандарт товщини 260 мм;
• 1ПК - плита з округлими порожнечами діаметром 159 мм, товщина 220 мм, монтаж на обидва торця;
• 2ПК - плита з округлими порожнечами меншого діаметру, 140 мм, стандарт товщини 260 мм, монтаж на 2 торця;
• 2ПКТ - плита з пустотами діаметра 140 мм, але товщина 220 мм, монтаж з опорою на 3 сторони;
• 2ПКК - плита з тими ж параметрами (220 мм 140 мм), опора на 4 стіни;

• 3ПК - ​​плита товщиною 220 мм з округлими порожнечами 127 мм, опора на 2 торця;
• 3ПКТ - плита з тими ж параметрами і опорою на 3 сторони, де 2 торцеві і одна відкрита довга;
• 3ПКК - плита з пустотами 127 мм, товщина 220 мм, монтаж з опорою по 4-м сторонам;
• 4ПК - плита з порожнечами діаметром 159 мм, товщиною 260 мм, для установки по 2-м торцях;
• 5ПК - плита товщиною 260 мм з отворами 180 мм, монтаж з опорою по обох торцях;
• 6ПК - плита з округлими порожнечами 203 мм, товщина в 300 мм, опора по 2-м торцях;
• 7ПК - товщина плити 160 мм з діаметром пустот 114 мм, монтаж з опорою на 2 торця;
• 1ПКТ - плита з такими ж параметрами, як попередня, але на стіни укладається з опорою по 3-м сторонам;
• 1ПКК - плита з такими ж параметрами, монтаж по 4-м сторонам.

За типом армування плити НВ маю такі різновиди:

• в плитах НВ застосовується бетон марки В40 і одноярдовое армування;
• в НВК - бетон тієї ж марки і армування двухярдовое;
• в НВКУ - армування двухярдовое, застосовується бетон марки В45.

Основні технічні параметри плит перекриття

1. У ЗБВ використовується бетон, який має на стиск показник по міцності порядку В22,5.

2. Марка бетону для плит, використовуваних в умовах суворого клімату - F200, з урахуванням запасу морозостійкості.

4. Показник міцності бетон повинен відповідати параметрам 261,9 кг / см2.

5. Марка бетону для укладання плит внизу, з урахуванням вологостійкості - W4.

6. Довжина плит перекриття коливається по стандарту - в межах 2,1-9,2 м.

7. Стандарти ширини виробів - близько 1м, 1,2 м, 1,5, 1,8 м.

8. Плити НВ і ПБ також роблять шириною від 0,55 м.

Плити перекриття в якості фундаменту

Вітчизняне житлове будівництво широко застосовує плитную різновид укладання фундаменту. Для цього підходять монолітні, ребристі і пустотні ЗБВ, все залежить від поверховості і загального навантаження будови. Такий фундамент має невеликий тиск на грунт, тому будівля легше переносить сезонні коливання в грунті. Монтаж такого фундаменту найменш трудомісткий і підходить для швидкого монтажу будинків збірної конструкції - за 1 сезон.

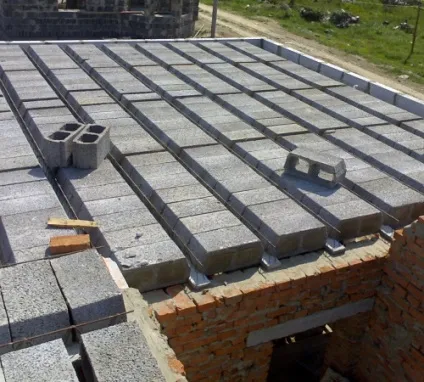

Перед початком укладання вирівнюють котлован і відсипав дно щебенем, гравієм або піском під укладку плит перекриття. У малоповерховому будинку фундамент з порожнистими плитами буде надійний, обійдеться дешевше, такі плити дають кращу звуко- і теплоізоляцію. Шви між плитами необхідно перекривати, щоб збірна конструкція фундаменту вийшла найбільш цілісною. Для такої конструкції підійдуть плити товщиною 100-120 мм, а для більш ґрунтовного будови потрібні плити на 200-250 мм з ребрами жорсткості. У їх порожнинах також дуже зручно прокладати різні комунікації.

Зберігання та транспортування плит перекриття

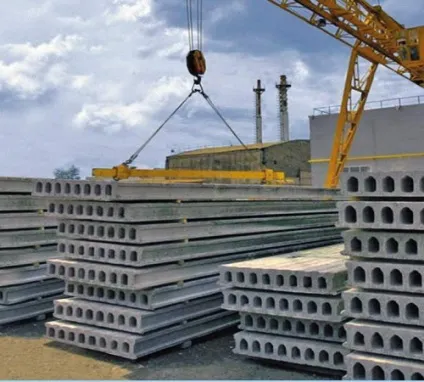

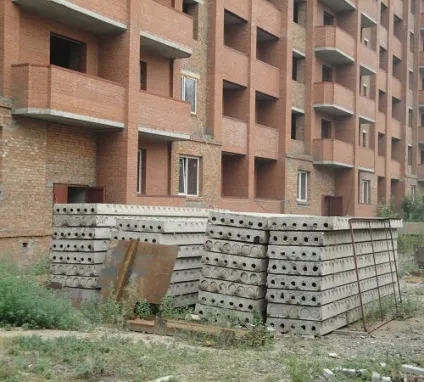

Від правильності зберігання і транспортування плит перекриття в подальшому буде залежати якість будівництва, відповідно і безпеку всього об'єкта. Перевозять плити тільки спецтранспортом, що гарантує їх цілісність, а також він забезпечує грамотну вивантаження і складування. Плити однакового розміру складуються штабелями, обережно вкладаючись один на одного, але не вище 2,5 м. Між ними бажано укласти прокладки близько 30 мм. Штабеля можна накрити захисною плівкою - від руйнівної дії опадів і агресивного зовнішнього середовища. Роками зберігатися на відкритому повітрі і при істотних перепадах температур плити перекриття не повинні, вони відволожуються і втрачають властивості.

Особливості укладання плит перекриття

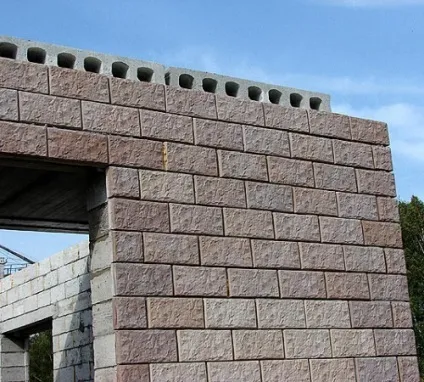

Будь-які види ЗБВ досить важкі, і плити перекриття в тому числі. Але це їх єдиний недолік при монтажі, який сам по собі цілком зручний. Основна вимога при укладанні - горизонтальна і рівна площина опори, на які будуть монтуватися плити. Коли стіна пінобетонна, цегляна або укладена з крошістого черепашнику, то потрібен додатковий бетонний армопояс.

Інший момент - площа опори плит перекриття при укладанні. Найкращий варіант, коли вона буде не менше 120 мм з кожної торцевої сторони. Розчин, який буде укладений під плитами, використовується в напівсухому вигляді. У використанні плит перекриття з пустотами важливо дотримуватися такі умови, де температурний режим і загальний рівень вологості не буде вищою за норму. Анкеровка, або зв'язка плит, робиться зварюванням - для з'єднання плит між собою за допомогою прута в 12 мм. Відкриті порожнечі при якісній укладанні повинні бути по краях закладені мінеральним утеплювачем і закриті цементною сумішшю. Це охороняє промерзання плит в морозний час.
