Установка автоматичних воріт своїми руками

Багато власників заміських будинків і котеджів задаються питанням облаштування воріт з автоматичною системою управління. Ці системи досить практичні у використанні, приводяться в дію одним натисканням кнопки на брелоку управління. Існує кілька різновидів автоматичних воріт:

відкатні;
орні;
рулонні;
підйомно-поворотні;
секційні ворота.

На практиці найбільшою популярністю користується тільки два види воріт. Це відкатні та розпашні ворота. Але, перший вид має суттєві переваги, він більш зручний в експлуатації.

Переваги воріт

Розглянемо основні переваги відкатних воріт, які роблять дані конструкції популярними серед власників заміських будинків:

широкий асортимент - ви зможете вибрати відкатні ворота будь-якого розміру і дизайну, досить широка і колірна гамма, в якій запропоновані дані конструкції;
універсальність - відкатні ворота встановлюються в усіх видах об'єктів;
економія простору - це основна перевага, яке дає відкатним воріт вагому перевагу над орними конструкціями. Для відкривання воріт потрібна мінімальна кількість простору, відповідно, вони успішно встановлюються навіть в місцях щільної забудови;
зручність експлуатації - відкатні ворота дуже легко відкриваються навіть при відсутності автоматики. При наявності автоматичного механізму для відкриття воріт буде потрібно всього лише натиснути одну кнопку;
довговічність - відкатні ворота відрізняються довгим терміном служби, навіть якщо на них встановлена автоматика;
особливості конструкції - відсутність поперечних балок і верхніх направляючих дозволяє проїхати будь-якому транспорту, не залежно від його габаритів;
дизайнерські ворота - існує можливість виготовляти не тільки ворота не стандартних розмірів, а й використовувати для роботи незвичні дизайнерські рішення, поєднання різних матеріалів.

Ми бачимо, що відкатні автоматичні ворота є найбільш підходящим варіантом для благоустрою заміського ділянки. Саме тому часто виникає питання стосовно їх установки. Відзначимо, що монтаж воріт дуже легко і швидко виконується власними руками, для цього потрібна мінімальна кількість навичок, а також рекомендації по збірці.

Покрокова збірка воріт (автоматичних)

Прийнявши рішення про самостійну збірку воріт з відкатним автоматичним механізмом, вам стане в нагоді таке керівництво. Воно пояснить особливості роботи на кожному з етапів, зробить установку воріт простіший. Для початку виділимо три основних етапи, на які ділиться процес монтажних робіт воріт з відкатної системою відкривання:

укладання основи;
монтаж механічних елементів воріт;
збірка системи автоматики і її установка на ворота.

Також слід уважно вибирати комплектуючі. Існує кілька видів наборів, які використовуються в воротах різної ваги.

Розрізняють набори для воріт вагою: до 400 кг (ширина отвору до 4 м); до 600 кг (ширина отвору до 6 м); від 600 кг (ширина отвору від 6 м). На підставі цих розмірів вам буде потрібно підібрати набір комплектуючих, після чого можна починати збірку.

Укладання підстави автоматичних воріт

Роботи з укладання підстави починаються з проведення ґрунтової розмітки будівельних траншей.

Вириваємо траншею біля паркану глибиною 1,8 метра

На кордоні отвору (сторона відкату воріт) відкладається бетонну основу довжиною, яка дорівнює ½ довжині проїзду.

Підстава робиться за шириною не менше півметра. Розраховуючи габаритні розміри підстави, слід враховувати грунтове промерзання в зимовий період.

Для деяких районів воно може становити до 2 метрів, в регіонах з більш суворим кліматом показник може досягти 2,3 метра.

Тепер починаємо робити силовий металокаркас підстави. Він виготовляється з швелера «18» і арматури «Æ12», а з'єднується зварювальним швом, для наочного прикладу дотримуємося наведеної схеми.

Силовий каркас для воріт з швелера

Швелер забезпечує необхідний рівень міцності бетонної основи, що досягається за рахунок його довжини, що дорівнює ½ отвору по ширині.

Розмір арматури розраховується з урахуванням того, щоб стрижні йшли в землю по лінію замерзання.

Щоб додати міцність каркасу, необхідно з'єднати всі вертикальні елементи горизонтальними перемичками.

Тепер дану конструкцію можна встановлювати в підготовлене в землі поглиблення для підстави, в яке перед цим повинен бути засипаний і добре утрамбований пісочний шар.

Відзначимо специфічний момент. Лінія підстави повинна відповідати лінії дороги, а висота просвіту робиться не менше 5 см, щоб уникнути експлуатаційних проблем в зимовий час.

Перед тим, як проводити заливку підстави, необхідно упевнитися за допомогою будівельного рівня в горизонтальному положенні силового каркаса. Особливу увагу слід звернути на вертикальне розташування швелера. Плануючи встановлення автоматики для воріт, відразу необхідно прокласти в підставі електроізоляційні труби для проводки. Вона повинна виходити в місцях підключення до електродвигуна або до системи управління. Такі канали закладають по горизонтальній лінії підстави.

Схема створення автоматичних воріт - вид зсередини

Підстава заливається розчином бетону з розрахунку 100 кг цементу (М400), 0,3 м3 щебеню і 0,5 м3 піску. Після заливки фундаменту залиште його на 72 - 120 годин, щоб бетон застиг, знайшов бажану міцність. Після закінчення зазначеного терміну проводиться збірка конструкційних елементів воріт.

Монтаж механічних елементів воріт

Насамперед, необхідно визначити траєкторію руху воріт, використовуючи для цього шнур, який натягується на рівні 2 метрів від землі. Цей орієнтир допомагає вирівняти опорну балку. Тепер потрібно зібрати роликові механізми (візки) і встановити їх в опорну балку, які для подальшого монтажу переміщуються в середині отвору. Далі ставиться стулка воріт з роликовим механізмом (опорним) на завзятий швелер. Тепер потрібно поставити два опорних стовпа в намічених точках, а самі ворота розташувати відповідно до натягнутим шнуром.

Роликовий механізм автоматичних воріт

Далі проводиться кріплення роликових механізмів до опорного швелеру. Необхідно за допомогою зварювального апарату встановити настроюється майданчик 2-ий роликового опори і розкрити ворота, щоб упевнитися в горизонтальності полотна. Виконуємо такі дії:

демонтуємо ворота з опор роликових;
відкручуємо опори з настроюються майданчиків;
зварювальним швом кріпимо настроюються майданчика до опорного швелеру;
закріплюємо опори (роликові) на настроюються майданчика;
встановлюємо на них ворота;
поєднуємо опори роликові і ворота;
ставимо ворота в закрите положення;
регулюємо горизонталі несучого профілю.

Переходимо до налаштування переміщення воріт. Необхідно послабити гайкові з'єднання опор роликових з налаштованим майданчиками.

Несучий профіль для воріт

Далі акуратно, пару раз прокатуємо ворота по лінії відкривання і закривання, в цьому випадку опорні ролики самостійно приймуть потрібне положення.

Після цього виробляється затягування всіх болтових з'єднань.

Ролик концевика і заглушки

Після завершення всіх робіт виробляємо збірку ролика концевика і заглушок. Він вставляється в п-образну трубу із зовнішнього боку воріт і закріплюється болтами.

Що знаходиться в комплекті заглушка, кріпиться зварювальним швом зсередини воріт. Вона попереджає ймовірність непрацездатності механізмів в зимовий час і протидіє набивання снігу.

Направляючий кронштейн (верхній)

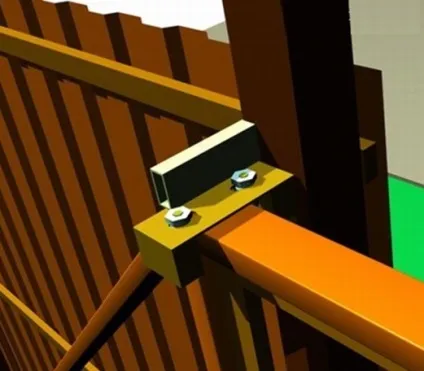

Направляючий верхній кронштейн

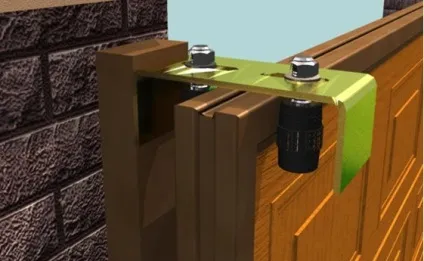

Монтаж направляючого кронштейна (верхнього) проводиться за допомогою послаблення болтового з'єднання роликів і розташування їх по верхній лінії воріт. Після цього регулюємо правильність нахилу і затягуємо болти.

Збірка уловлювача (нижнього)

Фінальною частиною виконання робіт вважається установка уловлювача.

Для цього послаблюються болти кріплення, ворота переводяться в закрите положення, поєднуються ворота і уловлювач (захисні куточки повинні торкатися верхнього уловлювача), затягуються болтові з'єднання.
