Плазмотрон своїми руками

Принцип роботи будь-якого плазмотрона досить простий, і настільки, що виготовити його своїми руками не складе великих труднощів. Між катодом, який необхідно виготовляти з тугоплавких матеріалів, і охолоджується анодом утворюється електрична дуга. Утворює плазму газ (робоче тіло) продувається через дугу. У процесі відбувається іонізація робочого тіла, і на виході з плазмотрона отримуємо плазму, четвертий агрегатний стан матерії. Залежно від інтенсивності продувки робочого тіла і від виду робочого тіла, в ролі якого може виступати звичайне повітря, пари спирту або води або інша рідина, плазмотроном можна виконувати роботи з різання або зварювання металу.

Основні моменти виготовлення плазмотрона

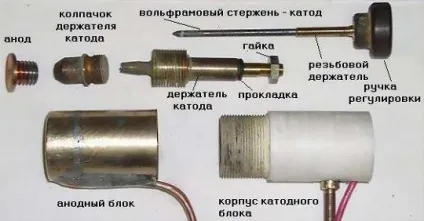

Зазвичай виготовлений плазмотрон своїми руками має анод. виготовлений з міді з діаметром отвору сопла від 1,8 і до 2 мм. Анодний блок збирається з двох деталей за допомогою пайки, яку необхідно виконувати з високою якістю, виключаючи зазори, так як половинки деталей утворюють порожнину, в яку подається рідина, що охолоджує. В якості охолоджуючої рідини для саморобного плазмотрона використовують зазвичай тосол або воду. Для збільшення потужності апарату уздовж сопла необхідно поставити електромагнітну котушку, яка стабілізує потік плазми по осі і зменшує знос анода. Дізнатися більше про сопло плазмореза (анод).
В якості катода для плазмотрона легко можна пристосувати вольфрамовий стрижень зварювального електрода з діаметром 4 мм, якщо його попередньо загострити. Охолодження катод отримує від потоку робочого тіла з тиском 0,5-1,5атм. Електроживлення подається на анод безпосередньо по трубках системи охолодження, а на катод - через прикріплений до держателю провід. В якості баластного опору можна використовувати будь-які побутові електронагрівальні прилади з потужністю 3-5кВт. Дізнатися більше про електрод плазмореза (катод).
Запалювання дуги (запуск) здійснюється закручуванням ручки подачі катодного стрижня до моменту його зіткнення з анодом, після чого катод необхідно відразу ж відвести від анода на відстань 2-4мм (близько двох оборотів ручки), а дуга між ними залишається в запаленому стані.
