Пішки по воді, моделіст-конструктор

Живу я в Сибіру, ​​з малих років захоплююся полюванням, риболовлею. Чудові наші сибірські місця. Дуже багато річок, озер. Багатих рибою і дичиною. Найбільше люблю полювати на водоплавну птицю. Але взяти її часом буває неможливо: непрохідні болота, плавні, зибун, непролазні очерети. Багато я думав, як і на чому проникати туди. І зупинився на водних лижах особливої ​​конструкції. Тільки на них можна буде пройти скрізь. Але з чого їх виготовити? Почалися пошуки.

Перший варіант був такий: широкі дерев'яні лижі, а зверху - кілька волейбольних камер. Плавучість ці лижі володіли, але камери заважали. Спробував клепати ємності з тонкої листової жерсті - знову не те.

Але якось в руки потрапив пінопласт. Він виявився саме тим матеріалом, який я так довго підсвідомо шукав. Це підтвердили перші ж досліди.

Почав з моделі. З пластиліну робив чоловічка, зважував, ставив на мініатюрні пінопластові лижі і в винної перевіряв плавучість. Розраховував так, щоб половина лижі могла витримувати вагу людини.

Потім перейшов до конструювання лиж в натуральну величину. Відмінні вийшли лижі. Я ними дуже задоволений. Легкі, зручні, маневрені. Третій рік на них полюю і рибалю: все на ногах, і руки вільні, в помічниках не потребую.

Згадую перший свій «лижний» вихід на озеро. Все село висипала на берег: хіба не цікаво? Йде людина пішки по озеру! Адже лижі-то здалека не видно.

Під'їхали троє рибалок на довбанки: «Не страшно тобі? Тут глибина до 30 метрів ». Але потім переконалися, що мої лижі надійніше їх долбленок.

Почали брати в облогу мене бажаючі, стали радити виготовити креслення. Зробив я їх, вирішив запропонувати Новомосковсктелям вашого журналу.

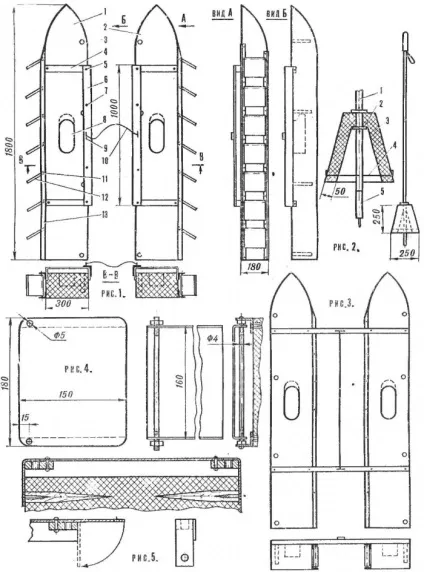

Мал. 1. водохідних лижі:

1-2 - ліва і права Лижиним; 3 - гнізда для стійок (дюралюмінієві трубки Ø 22 мм); 4 - поперечні дюралюмінієві куточки; 5 - болти М6 або М8 для збірки лиж в катамаран; 6 - знімні дюралюмінієві куточки; 7 - кріпильні отвори під болти 5; 8 - поглиблення для ноги; 9 - антабка; 10 - капронову фал; 11 - шток кріплення лопаті з зовнішнім куточком; 12 - шарнірна лопать; 13 - зовнішній дюралюмінієвий куточок; А - вид збоку з зовнішньої сторони, Б - з внутрішньої.

Мал. 2. Палка до водохідних лиж:

1 - дюралюмінієва трубка, 2 - опорна і стопорне кільця; 3 - порожнистий пінопластовий конус; 4 - дротова центрирующая стяжка; 5 - наконечник від лижної палиці

Мал. 3. Катамаран з водохідних лиж.

Мал. 4. Форма лопаті і кріплення її.

Мал. 5. Кріплення поперечного куточка.

Я намагався, щоб на моїх лижах можна було не тільки полювати або рибалити. Їх варто використовувати, мені здається, і в спортивних цілях, і в рятувальних: адже одна пара лиж може тримати на плаву 8 -10 чоловік.

Водохідних лижі можна зробити з легкого пористого матеріалу - пінопласту. Тоді загальна вага їх з палицями буде всього 9,5 кг. Це в два рази легше човни-розкладачки.

Виготовити лижі нескладно. Беремо 3 листа 900X900X90 мм пінопласту і кожен розрізаємо на три частини (пінопласт добре ріжеться, пиляється, фугуется на деревообробному верстаті). Вийшло 9 шматків. Вісім йде на лижі, а дев'ятий - на сидінні до катамарану. Склеювати їх в пакет потрібно епоксидною смолою, попередньо надавши пластин рівну поверхню.

Збірку кожної лижі виробляють методом цегляної кладки; між собою бруски з'єднують дерев'яними шпильками, які забезпечують конструкції додаткову міцність. Вони вклеюються на епоксидної смолі в тіло пінопласту.

Всі деталі лиж кріпляться на тій же смолі шурупами, вкручувати в дерев'яні пробки. Після закінчення зборки лижі покривають казеїновим клеєм і фарбують під колір переважає на водоймі рослинності.

Ліва (1) і права (2) лижі (рис. 1) по внутрішній стороні мають отвори Ø20-25 мм, куди на клею вставляються дюралюмінієві трубки (3) - гнізда для стійок. У передній і задній частині лиж вмонтовані поперечні куточки (4) з гайками - для складання лиж в катамаран. На внутрішній боковій стороні закріплений знімний дюралюмінієвий куточок (6) 35X35X1000 мм, на якому є чотири отвори Ø7-9 мм для збирання лиж в катамаран. По центру цього куточка приклепана антабка (9) - для кріплення страхувального фала (10). Це для початківців (згодом такий шнурок не потрібний).

Із зовнішнього боку лиж (рис. 1 А) кріпляться на епоксидної смолі і шурупах два куточка 20X20X1500 мм - верхній і нижній (13). На них закріплені штоки (11) з невеликими «плавниками» -лопаті (12). Вони-то і забезпечують поштовх на воді: при русі лижі вперед кожна стулка притискається, а при відштовхуванні вони відходять, впираючись, наче весла, майже перпендикулярно, за рахунок чого і досягається ефект відштовхування.

Палиці до «водоходам» виготовляють із звичайних лижних, але замість опорного кільця встановлюють пінопластовий пустотіла конус, який кріпиться кільцями зі шплинтами (рис. 2).

Для складання лиж в катамаран (рис. 3) необхідно поміняти місцями ліву і праву лижі, щоб лопаті виявилися з внутрішньої сторони, між ними.

Далі відгвинчуються болти (5), поздовжні дюралюмінієві куточки (6) від'єднуються - вони стають поперечиною: один спереду, інший

ззаду. Їх пригвинчують тими ж болтами (5) до гайок, вмонтованим в поперечних куточках.

При складанні в катамаран отвори (3) на лижах будуть із зовнішнього боку. Якщо в них вставити невеликі палички і натягнути брезентовий полик, то на ньому зручно розташувати свій вантаж - речовий мішок, боєприпаси, рибальські снасті. Брезентовий полик може служити і вітрилом, а лижні палиці - кріпленням його. Встановлюючи палиці в різні отвори, регулюємо напрямок руху катамарана під вітрилом.

Мисливський скрадок теж легко зібрати з цих лиж. В отвори встановлюються палиці довжиною 1-1,5 м (в залежності від бажаної висоти шалашика).

Потім беруть капронову сітку шириною 1-1,5 м і довжиною 10 м (така сітка займає місця не більше, ніж консервна банка, важить 150 200 г). Натягують її на палиці по периметру, в один ряд. На сітку насипають маскувальний матеріал: траву, сіно, очерет. Другий ряд сітки накидають зверху - для закріплення маскувального шару. Виходить плавучий скрадок, з якого зручно полювати в будь-якому місці водойми. З нього ж встановлюють підсадних качок або опудала, підбирають вбиту дичину.

Після полювання катамаран послужить вам на ніч наметом: варто лише натягнути на палиці мотузку, а зверху - легку брезентову порожнину або плівку. На брезентовий підлогу укладають вже непотрібний маскувальний матеріал - і готовий нічліг для двох. Спати можна на воді, в очеретах.

Перші лижі я виготовив з нижнім розташуванням лопатей. Однак потім переставив їх на бічні сторони. З нижніми «плавниками» добре ходити по порожнистої воді: поштовх виходить ефективний; зате важче по плавнях, зибун і очеретах. А з бічним розташуванням лопатей можна ходити як по чистим, так і по зарослих водойм. На своїх лижах я пробираюся там, де ні на що більше не пройдеш і не проїдеш. Катамаран з них збираю за 2 хв. скрадок - за 20 хв. а намет з скрадка - за 5 хв.

Наступний варіант лиж я думаю зробити ще легше і, не знижуючи їх вантажопідйомності і остійності, збільшити швидкість пересування і маневреність.
