В даному матеріалі спробуємо розібратися: звідки з'явилися піко-проектори, як вони влаштовані, де затребувані, а також наведемо пару практичних порад щодо їх вибору.

Історія і класифікація

В наші дні словосполучення «pico projector» стало прозивним і за кордоном застосовується стосовно всіх схожим моделям. У нас же чіткої класифікації так і не склалося, а тому поряд з піко-проекторами при пошуку можна зустріти і їх інші назви - проектор «кишеньковий», «ультра портативний», «портативний».

Принцип роботи, поява класу піко-проекторів

Отже, визначаємося, що піко-проектором надалі (якщо мова йде про окремому пристрої) будемо вважати мініатюрний проектор, що поміщається в кишеню, тобто з габаритними розмірами максимум 100х100х50 мм. Впевнені, більшість асоціює проектори вже точно не з такими габаритами, а до того ж - з потужною лампою і шумом системи охолодження. Озвучена ж мініатюризація накладає певні обмеження, як на існуючі технології одержання зображення, так і на «кінцеві» характеристики - яскравість, контрастність, перенесення кольорів, дозвіл, енергоспоживання і так далі.

Перш ніж говорити про принципи дії сучасних піко-проекторів, варто сказати пару слів про попередні технологіях отримання зображення. Сильно заглиблюватися не будемо, зупинимося лише на трьох найбільш поширених в недавньому минулому: технологіях LCD. LCOS і DLP.

У проекторах, що працюють по LCD (Liquid Crystal Display) технології, зображення формується на ЖК-матриці, яка просвічується наскрізь потужною лампою. Керуючи кожним пікселем матриці. можна змінювати його прозорість і, відповідно, отримувати на проекційному екрані зміну монохромного зображення. Додамо світлофільтри, що розділяють потік світла на червоний, синій і зелений, три ЖК-матриці замість однієї (для кожного потоку), оптичну систему відомості і отримаємо кольорове зображення. Недоліків спочатку вистачало (недостатня швидкодія, мала контрастність або сітчаста структура зображення через непрозорі ділянок, на яких у кожного осередку розміщені елементи управління), але з розвитком технології вони нівелювалися. Істотний мінус залишився тільки один - матриці в проекторі через роботу на просвіт вимагає істотного тепловідведення, звідси виникає потреба в якісній системі охолодження, збільшених габаритах та інше.

Проте, спосіб отримання зображення на екрані шляхом управління осередками ЖК-матриці все ж перспективний. Досить, наприклад, керуючі кожним пікселем електроди на матриці зробити відбивають і помістити їх не в стороні, а під пікселями. Така матриця працює вже не на просвіт, а на відображення - технологія називається LCoS (Liquid Crystal on Silicon). Зображення виходить більш контрастним, однорідним, без сітчастої структури, а самі матриці мають більш високу роздільну здатність і ефективне використання площі. Мінус теж є - матриці дороги у виробництві, і, як наслідок, технологія поки що мало поширена.

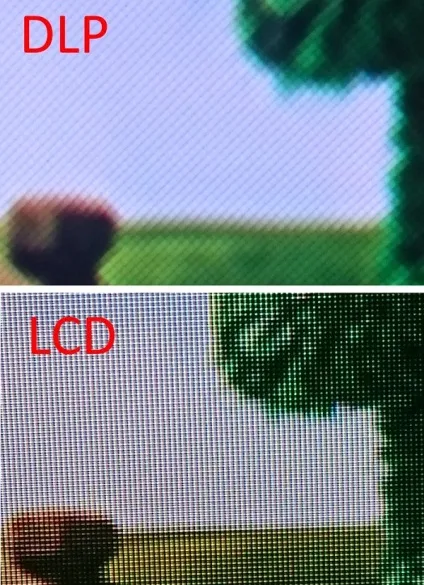

Третя, найвідоміша, технологія отримання зображення на екрані DLP (Digital Light Processing) також працює на віддзеркалення. Зображення на проекційному екрані формується шляхом направлення потоку світла на спеціальний DMD (Digital Micro Device) чіп, що складається з великої кількості мікродзеркал, керованих механічно. Кожне мікродзеркал може знаходиться в двох положеннях, відповідно відображаючи світловий потік в оптичну систему об'єктиву або на светопоглотітель, - на екрані при цьому формується світла чи темна точка зображення. Яскравість визначається часом перебування мікродзеркала в одному з двох станів, кольору можуть формуватися двома шляхами: швидко чергуються накладеннями синього, зеленого і червоного кадрів від однієї матриці мікродзеркал або висновком відразу повнокольорового потоку шляхом складання потоків від трьох матриць відразу. DMD чіпи складні у виробництві (до речі, випускає їх тільки Texas Instruments), але довговічні і мають більш щільну компоновку беруть участь в утворенні зображення елементів ніж ЖК матриці, що відразу позначається на якості картинки.

Після екскурсу в технології отримання зображення на екрані має стати більш зрозумілим, як стало можливо поява піко-проекторів. Бажання мінімізувати габарити призвело до відмови від об'ємної потужної лампи, відповідно не знадобилися громіздкі системи охолодження і харчування. Лампу замінили швидкодіючими напівпровідниковими світлодіодами, лазерами або навіть їх комбінаціями.

Як наслідок зниження енергоспоживання з'явилася можливість живити пристрій від порту USB, а також оснастити його вбудованою акумуляторною батареєю.

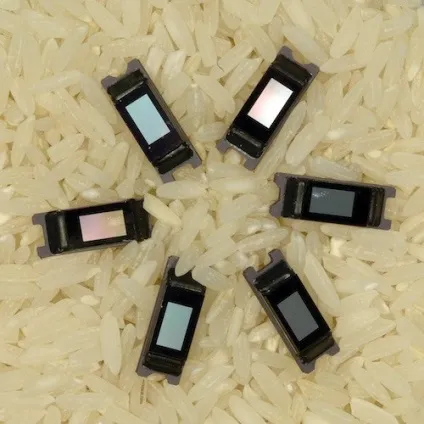

Зменшилися і основні светомодулірующіе елементи - ЖК матриці і DMD чіпи.

Технології отримання зображення в силу багатьох причин злегка перейменовували (FLCoS. DLPPico. PicoP (на основі лазерів)), але суть при цьому залишилася та ж.

Однак найбільший інтерес викликають не піко-проектори у вигляді окремих пристроїв, а їх інтегрування в інші мобільні пристрої:

- планшети (Lenovo yoga tablet 2 pro);

У піко-проектори у вигляді окремих пристроїв встановлюють ОС Android з усіма «витікаючими наслідками», їх підключають в Інтернет, створюють на їх основі інтерактивні інтерфейси і так далі. Взагалі, можливо недалекий той день, коли можна буде переосмислити не тільки поняття «дисплей», але і «дисплей сенсорний». А як вам ідея з'єднати піко-проектор з камерою в духовій шафі і виводити зображення їжі, що готується відвідувачам ресторанів?

Керівництво з вибору

Власне, ніяких складних правил вибору піко-проектора як окремого пристрою немає - в першу чергу варто звертати увагу на такі характеристики, як світловий потік в люменах (лм), контрастність і роздільну здатність.

Вітається максимально можливу кількість підтримуваних джерел і інтерфейсів (вбудована пам'ять, карта пам'яті, USB flash, HDMI, Wi-Fi, аудіо вхід / вихід та інше), більш ємна АКБ, вбудований звук. Не зайвим буде наявність кріплення до штатива і пульта дистанційного керування.

За технологією отримання зображення в 90% випадків це буде DLP. хоча зустрічається і LCoS. Такі характеристики, як мінімальний і максимальний розмір зображення по діагоналі (від 10 до 150 дюймів відповідно) представляються менш значущими, більше варто звертати увагу на мінімальне і максимальне проекційне відстань (зазвичай від 0,2 м до 6 м відповідно).
