Підживлення системи опалення схеми підключення та принцип роботи

Теплоносієм в більшій частині сучасних опалювальних систем виступає вода або ж особливі синтетичні рідини. Між обома варіантами особливих відмінностей немає. Кожен з них передбачає розігрів магістралі без розпаду на складові компоненти і для кожного потрібно підживлення системи опалення (через неминучих втрат).

Технічні параметри робочих рідин

Робочою рідиною виступає не звичайна вода, взята з водопроводу або найближчого водоймища. Навпаки, ця вода повинна пройти спеціальну обробку, в неї повинні додаватися корисні речовини, а домішки, негативно впливають на трубопровід і інші елементи системи, віддалятися. У більшості випадків подібна рідина заливається в централізовані мережі опалення. Належним чином обробити воду не так складно, та й коштує це недорого, а сам процес підживлення може виконуватися в котельних приміщеннях.

Зверніть увагу! Основним мінусом води в ролі теплоносія вважається те, що вона замерзає після досягнення позначки в 0С, при цьому опалювальні прилади та трубопровід після цього часто руйнуються.

Що ж стосується синтетичних складів, то температура промерзання у них помітно нижче, та й їх хімічний склад вже оптимальний для магістралей опалення. Але через високу вартість такі рідини застосовуються переважно в індивідуальних системах опалення замкнутого типу.

Для чого потрібна така підживлення?

Ви, можливо, вже стикалися з терміном «клапан підживлення». Що він собою являє і для чого потрібно? Спробуємо це з'ясувати. Почнемо з того, що у всіх закритих системах опалення (незалежно від використовуваного типу циркуляції робочої рідини) теплоносій рухається від котла, проходить через всі опалювальні прилади і, в кінцевому рахунку, повертається назад. І щоб циркуляція постійно відбувалася досить ефективно, необхідна постійна підтримка робочого тиску, яке, в свою чергу, пов'язано безпосередньо з обсягами гарячої рідини.

Навіть якщо при облаштуванні системи виконувалися всі вимоги і нормативи, а також при абсолютній її герметичності, обсяг теплоносія все одно з часом буде зменшуватися і цього, на жаль, не уникнути. Причина тому гранично проста: витоку в мережі будуть в будь-якому випадку. Рідина може витікати через з'єднання окремих елементів системи, через сальникові ущільнювачі приладу циркуляції, також незначна кількість рідини утерівается при кожному відкритті крана Маєвського. Безумовно, в умовах замкнутої системи дані втрати несуттєві, але рано чи пізно все це підсумовується і може стати причиною несподіваних проблем. Ситуація лише погіршується, якщо трапляється якась системна аварія.

Висновок очевидний: обсяг нагрітого теплоносія потрібно періодично заповнювати. З цією метою і було створено згадані вище клапани підживлення.

В яких місцях встановлювати?

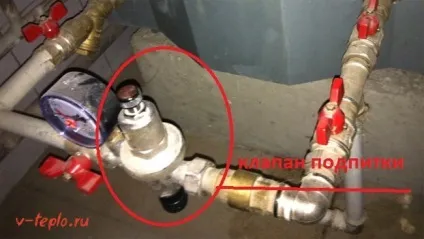

Клапан підживлення, так само як інші технологічні складові системи, повинен встановлюватися лише в строго відведеному для нього місці. Розглянемо основні вимоги, які висуваються до установки даного пристрою.

Норми і рекомендації СНиП при монтажі опалювальних систем

• Все підживлюють клапани в обов'язковому порядку комплектуються манометрами!
• Підживлення системи опалення, точніше, сам клапан, потрібно обладнати в тому місці мережі, де натиск робочої рідини мінімальний. Якщо ж говорити про системи закритого типу, то в них таким місцем є саме вхід поруч з насосним обладнанням.
• Щоб уникнути попадання води з мережі в лінію підживлення рекомендується ще і додатково встановити запірний кран.
• Якщо встановлюється клапан з контролем механічного типу, то обов'язковий монтаж і арматурної засувки або крана. Монтувати їх потрібно між лінією, яка подає холодну воду, і самим опалювальним контуром.
• У разі якщо насос циркуляції доб'ється тиску, що перевищує тиск, створений клапаном підживлення, необхідно також в обов'язковому порядку встановити підвищувальний насос.

Різновиди підживлення: механіка і автоматика

Існує два способи управління подпітуючим пристроєм:

Спосіб управління №1 доцільний там, де використовуються маленькі опалювальні системи. У подібного роду магістралях все перепади тиску робочої рідини регулюються за допомогою спеціальних мембранних баків. При цьому набагато простіше відновити втрати теплоносія шляхом ручного відкриття крана на трубопроводі, що подає холодну воду. Цей спосіб дуже простий, але пов'язаний з певними незручностями: для виконання таких, здавалося б, простих маніпуляцій потрібен досвід, крім того, потрібні відповідні технічні навички і знання.

Зверніть увагу! Якщо має місце використання механічного клапана, вам доведеться самому займатися контролем внутрісистемного тиску в мережі замкнутого типу. А якщо обсяг робочої рідини надто збільшиться, то це загрожує аварійними ситуаціями.

А ось підживлення системи опалення за допомогою автоматики використовується в великих магістралях зі значними відгалуженнями. Іноді вони комплектуються опалювальними котлами, які також стають елементами їх систем. Монтаж подібних клапанів не викликає ніяких труднощів, оскільки з ним цілком можна впоратися своїми руками. Хоча є одне «але»: після установки автоматичного клапана вся опалювальна мережа стане енергозалежною. І на це обов'язково слід звертати увагу при виборі того чи іншого типу живить вузла.

Більш детально ознайомитися з технічними параметрами клапанів, а також їх середньоринкової вартістю, можна з наведеної нижче таблиці.

Таблиця. Порівняльна характеристика популярних підживлюють клапанів

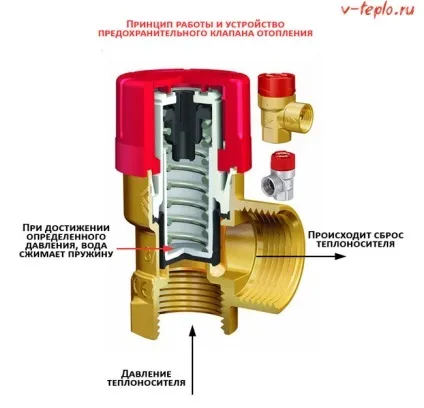

Принцип дії автоматичного живить клапана

Принцип дії, так само як і процес установки, у такого пристрою гранично простий. Заздалегідь необхідно налаштувати всі робочі параметри. Запрограмуйте попередньо майбутні втрати води - як правило, додатково слід вказати ще і мінімальні показники тиску в мережі. І якщо обсяг робочої рідини знизиться, наприклад, на 10 відсотків, то це активує клапан, який, в свою чергу, запустить насос.

За допомогою цього насоса холодна вода з трубопроводу, що подає перекачується в опалювальну магістраль в необхідних обсягах. І як тільки втрати рідини будуть заповнені, клапан спрацює повторно і припинить автоматичну подачу теплоносія.

З установкою описуваного приладу цілком можна впоратися самотужки. Спочатку на трубопроводі, що подає холодну воду, потрібно встановити манометр або ж будь-який інший електронний датчик контактного типу (за допомогою такого датчика користувач зможе регулювати натиск одночасно в двох напрямках). Одну з груп необхідно налаштувати на мінімальний тиск в мережі.

Саме в цьому місці слід вмонтувати контактор або ж проміжне реле. І як тільки обсяг гарячого теплоносія в замкнутій магістралі знизиться, цей контактор ініціює включення механізму, який запустить витягати насосне обладнання. Є і друга група - вона необхідно для того, щоб деактивувати всі ці процеси тоді, коли втрати рідини будуть заповнені. Виконавчим елементом в даному випадку може виступати електричний клапан - свого роду вентиль, обладнаний електромотором.

Важливе зауваження! Якщо застосовується підживлення системи опалення за допомогою автоматики, то вона (автоматика) буде самостійно як контролювати робочий тиск, так і займатися розрахунками компенсаційного обсягу рідини.

Підживлення по байпасній схемою - коли вона може знадобитися?

Так уже повелося, що практично всі опалювальні системи замкнутого типу здатні нормально функціонувати виключно при високому тиску робочої рідини. Хоча це - не єдиний важливий фактор, оскільки має місце і температура теплоносія.

Так, якщо температура підвищується, то це призводить до температурного розширення окремих технічних вузлів мережі. А з метою компенсації цього розширення встановлюється спеціальний гідроакумулятор (відомий також як експамзомат), який здатний вбирати в себе надлишки гідравлічної енергії або, навпаки, віддавати її в разі дефіциту. Гидроаккумулятор підключається таким же чином, як сантехнічний байпас.

Підживлення систем відкритого тип: схеми, інструкції

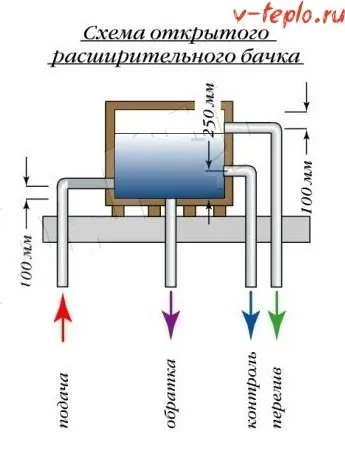

Відмінною особливістю відкритої опалювальної магістралі є те, що в ній відсутня високий тиск. У зв'язку з цим свого роду датчиком зменшення об'єму рідини може послужити розширювальний бак, нехай і дещо модернізований. Цей бак слід встановити в найвищій точці системи.

Зверніть увагу! Підживлення в такому випадку буде здійснюватися виключно при зменшенні обсягу теплоносія в баку. Щоб з'ясувати, чи дійсно рівень впав, потрібно відкрити контрольну трубу: при дефіциті теплоносія там буде відсутня натиск.

Найчастіше вихід даної труби облаштовується на кухні або ж у ванній кімнаті. І якщо при ревізії напору не буде, значить, в систему необхідно долити робочу рідину. Для цього служить інший елемент живить системи - вузол, який з'єднує опалювальну мережу з водопроводом. З конструктивної точки зору даний вузол буде включати в себе такі елементи.

• Кульовий кран, що закриває / відкриває потік води в мережу.
• Зворотний клапан - він потрібен з метою запобігання зворотної подачі рідини з мережі в водопровід. Подібне може статися, наприклад, при відсутності води в централізованому трубопроводі водопостачання.
• Фільтр. Як відомо, якість водопровідної води не завжди відповідає вимогам, тому її потрібно додатково очищати від різного роду сміття. Якщо цього не зробити, то на внутрішніх поверхнях металевих елементів утворюється шар накипу.

Саме за такою схемою виконується підживлення системи опалення відкритого типу. Але варто пам'ятати, що потрібно заздалегідь встановити відведення повітря, за допомогою якого будуть видалятися надлишки повітря. Додамо також, що для грамотного заповнення обсягу води потрібен її мінімальний температурний показник.

Зверніть увагу! Більш проста схема підживлення може складатися з звичайного накопичувального бака, хоча рівень води в такому разі необхідно моніторити візуально.

Підживлення мережі закритого типу: схеми, інструкції

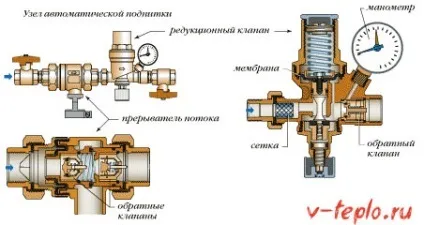

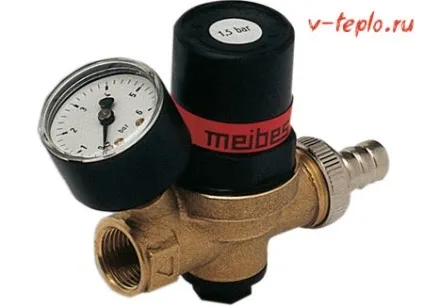

Якщо магістраль закрита, то тиск в ній, як було зазначено вище, підвищено, отже, попередня схема в такому випадку не підійде. Тут потрібно встановлювати виключно автоматичний підживлює клапан. Принцип роботи такого клапана описаний вище, ми ж розглянемо просту схему її установки, яку можна виконати власноруч. Вона складається з кількох елементів (в такій послідовності): кран -> манометр -> підживлює редуктор.

До слова, саме редуктор є головним елементом даної системи. Складається він з декількох елементів, наведених нижче.

Пристрій і особливості закритої системи опалення

• Стопорна майданчик, що обмежує подачу рідини з живить труби.
• Блок регулювання, що включає в себе мембрану і спеціальний шток з пружиною. Сам блок знаходиться зверху приладу.
• Зворотний клапан - його функцію ми вже розглянули.

Спочатку задається мінімальний натиск в мережі за допомогою блоку регулювання. У цій час робоча рідина буде контактувати з мембраною, запобігаючи опускання штока. І після того, як тиск впаде нижче заданої позначки, пружина натисне на шток і той все ж опуститься. В результаті буде відкрита заслінка, а вода з трубопроводу почне надходити в опалювальну мережу. І коли тиск нормалізується, шток знайде вихідне положення, припинивши подачу теплоносія.

Редуктор слід встановити на трубу «обратки» безпосередньо біля входу в котел, так як саме тут тиск мінімально. Якщо ж система оснащена циркуляційним насосом, то підживлює вузол слід розмітити вже перед ним, інакше при роботі його (насоса) натиск може «скакати», що, в свою чергу, приведений до помилкової активації редуктора.

Зверніть увагу! Обсяг проходження коливається від 6 до 12 літрів в хвилину, більш конкретна цифра залежить від заданого значення.

В якості висновку

Підживлення системи опалення допомагає уникати комунальних аварійних ситуацій. Більш того, з її допомогою підтримується необхідний тиск робочої рідини в системі. Що ж стосується конкретно підживлюють клапанів, то пристрої автоматичного типу дозволяють контролювати дані процеси дистанційно.
