Підсвічування сабвуфера своїми руками

Підсвічування сабвуфера служить для отримання естетичного задоволення через насолоду візуальними ефектами.

Підсвічування монітора я зробив, так чому б не підсвітити сабвуфер для повноти картини. Мені подобається, коли все красиво світиться. Думаю, сподобається і вам. Збирати буду по простенької схемою:

Тож почнемо. Нам знадобляться:

Тепер про світлодіодах. Низькі частоти, що відтворюються сабвуфером, найкраще можна передати червоним кольором. Я купив в магазині 2 надяскравих червоних світлодіода (по 20руб. / Шт.), Які, судячи з відчуттів очей, не дарма назвали надяскравих. Вони розраховані на 3В, робочий струм не нижче 4мА. Я розраховував резистори на робочий струм 10мА, при якому вони світять ослепляюще яскраво.

Харчуватися вони будуть, як згадано вище, від зарядника з постійною напругою джерела Uіст = 5.1В, а світлодіоди працюють на напрузі 3В. Тому якщо підключити їх без опору R, то вони згорять (будуть навічно непрацездатні).

У світлодіодів є 2 виведення, які називаються Анод (А) і Катод (К). Щоб світлодіод працював, потрібно його правильно підключити: А підключається до «плюса» джерела живлення, К - до «мінуса».

Саме до А ми будемо припаювати резистори. Опір резисторів розраховується за формулою:

де:
Uіст - напруга джерела живлення нашого зарядника (Uіст = 5.1В);
Uсв - робоча напруга світлодіода (Uсв = 3В);
Iсв - робочий струм світлодіода (я прийняв Iсв = 10мА = 0.01А).
Підставивши значення, одержуємо R = 210Ом. Якщо знайти саме 210Ом не виходить, то підбираємо найближчим СВЕРХУ значення (можна більше 210, але не менше). Я знайшов резистори на 220ом, їх і буду припаювати до А кожного світлодіода. Включаємо паяльник і за роботу.

Важливо продумати, як світлодіоди будуть закріплені всередині сабвуфера, в якому напрямку і при якому куті світити. Мені зручніше, щоб вони міцно трималися разом, тому я спаяв їх так:

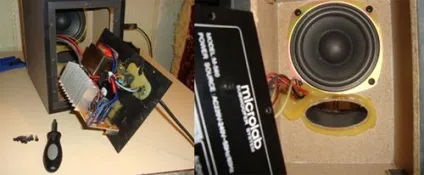

Тепер черга сабвуфера. Відключаємо його від компа, від мережі, від'єднуємо колонки. Нам потрібно зняти задню кришку. Для цього відкручуємо хрестової викруткою тільки кріпильні шурупи (на фотке позначені червоним), бо інші кріплять електроніку до задньої стінки.

Складаємо шурупчики окремо, щоб не втратити, і обережно знімаємо задню кришку. Тепер ми бачимо зсередини потрібне нам воздуховодной отвір, яке збираємося підсвічувати. Електроніку не чіпаємо!

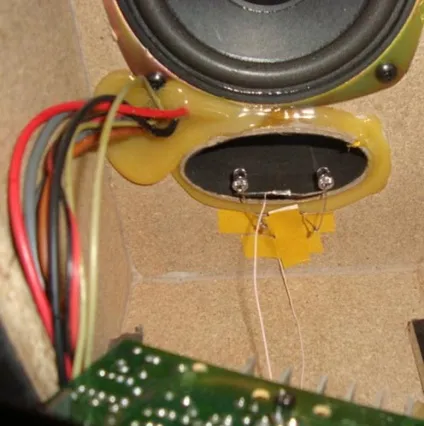

Усередині сабвуфер зроблений з ДСП, тому нічого більш геніального, ніж прикріпити світлодіоди на двосторонній скотч, мені в голову не прийшло. Ізолента і звичайний скотч трималися погано. Крім того, я зігнув цю конструкцію зі світлодіодами так, щоб вони нічого не зачіпали.

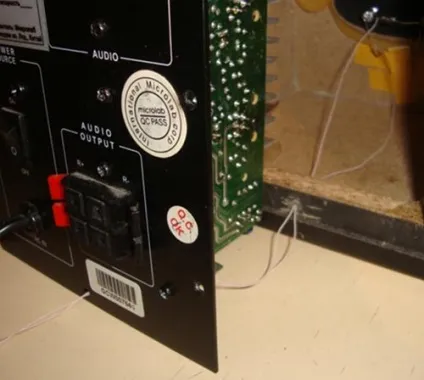

Після того, як я приклеїв світлодіоди до однієї зі стінок, прийшов час закривати задню кришку, але цього зробити не вдалося через проводів. Тому я застосував творчий підхід і використовував нижній отвір для кріплення кришки для виведення проводів назовні. Дрилі під рукою не виявилося, довелося пробивати наскрізь шилом, ножицями і викрутками. Відразу ж після протягування проводів гачком для в'язання «плюсової» провід зав'язуємо у вузлик, щоб не переплутати дроти, коли закриємо кришку.

Якщо є бажання, то на провід з вузликом припаюємо кнопку / вимикач. Вставляємо назад задню кришку. Перед тим як закрутити шурупи, підключаємо блок живлення і перевіряємо роботу світлодіодів всередині. Якщо потрібно поправити світлодіоди або змінити кут - відкриваємо і виправляємо. Якщо все влаштовує - закручуємо шурупи.

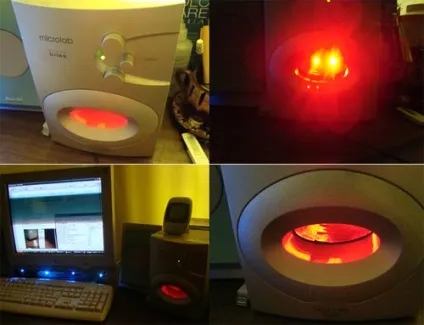

Підключаємо сабвуфер до комп'ютера, до колонок і до мережі. Включаємо улюблену музику і насолоджуємося
