Підключення розеток-докладний електромонтаж роз’єму

Монтаж розеток виконується в кілька послідовних етапів. Від їх правильного виконання залежить безпека майстра, користувачів і надійна робота електричних приладів.

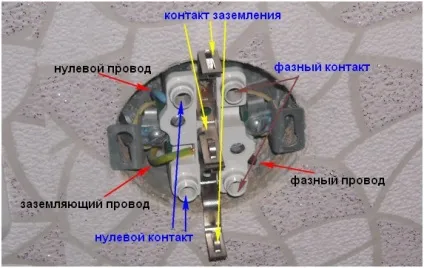

Мал. №1. Контакти електричної розетки для прихованої електропроводки

Робочі етапи установки електричних розеток

Перевірка комплектації вироби за допомогою розбирання на складові частини.
Для безпечного монтажу відключається живить автомат електричної мережі в електрощиті.
Здійснюється перевірка відсутності напруги. Використовується індикатор напруги, тестер або мультиметр, свідомо перевірений, робочий електроприлад.
Робимо демонтаж старої розетки.
Проводиться зачистка або заміна старої настановної коробки або підрозетника. Якщо підрозетник новий його необхідно зафіксувати алебастром або цементним розчином. Живлять дроти виводяться назовні.
Ізоляція проводів зачищається на довжину до 15мм, бажано зачищений кінчик обробити лудінням.
Приєднуємо дроти до контактних клем.
Провід згинаються і поміщаються всередину підрозетника, таким чином, щоб уникнути негативного впливу на для безперешкодного приміщення механізму всередину настановної коробки.
Механізм розетки поміщається всередину монтажної коробки. Распорочние монтажні лапки розлучаються в сторони, жорстко фіксуючи механізм коробці.
Встановлюється супорт, при необхідності закріплюється гвинтами до коробки.
Встановлюється декоративна рамка.
Поверх всієї споруди монтується декоративна лицьова панель.
Чи включається автомат в електричному щиті, подається напруга на розетку.
Перевіряється наявність напруги.

Тонкощі, які необхідно знати при підключенні розеток

Необхідно звернути увагу на наявність третього провідника в електричній мережі. Це заземлення, в більшості будинків, зведених за радянських часів, він відсутній. Тому встановлюючи в своєму будинку евророзетки бажано пам'ятати, що всі контактні клеми позначені кольором.

Фаза (L) розфарбована в білий колір, нульовий контакт (N) забарвлений в чорний або синій колір, заземлюючий провідник жовто-зеленого кольору. Важливо не посадити заземлення на нуль йди фазу.

Мал. №2. Розташування контактних клем в механізмі розетки і їх приєднання до домашньої електромережі.

Про підключення проводу до затискачів

Існує два способи підключення провідника до клем

Приєднання до гвинтового контакту за допомогою затиску проводу між контактними пластинами, або за допомогою монтажного кільця, в яке закручується за годинниковою стрілкою, зачищений кінчик провідника. Кільце кріпиться між пластинами під гвинт.
Приєднання до пружинним безгвинтовим клем. Виконується за допомогою натискання на спеціальний фіксатор, який розтискає контактну систему.

Схеми приєднання кількох розеток

Кілька, поруч розташованих розеток приєднуються двома шлейфовими способами.

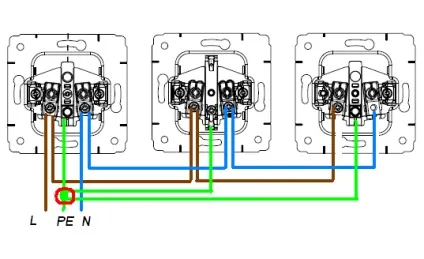

Мал. №3. Шлейфового приєднання розеток в розетковими блоці (посту).

Розетки розташовані поруч і приєднані послідовно володіють наступними недоліками, кожна наступна розетка, розташована далі від місця підключення має більшу напругу, що приводить до нагрівання електричної вилки і збільшення навантаження на побутовий пристрій. При послідовному підключенні, псування однієї розетки призводить до виходу з ладу всіх розеток, які розташовані після неї. Послідовне з'єднання рекомендується тільки для приєднання малопотужних приладів.

Перевага паралельного підключення. Воно зумовлює незалежність всіх розеток, рівномірний розподіл значення напруги, робота однієї розетки не впливає на поруч стоїть. Схема відрізняється надійністю і безпекою, мінус її велика витрата проводів і тривалий і трудомісткий монтаж.

Головне, що треба пам'ятати при підключенні розетки, дотримання техніки безпеки, електрична мережа повинна бути знеструмлена.
