Реле тиску Р3 застосовується в автоматичних системах водопостачання, поливальних установках, установках пожежогасіння, системах кондиціонування і т. П. Робочої середовищем систем, в яких використовується реле, повинна бути вода.
Пристрій являє собою двоконтактний реле комутації електричних ланцюгів, що спрацьовує по тиску води. Принцип його дії наступний: спочатку група контактів реле розімкнути і щоб вона замкнулася, необхідно під час першого запуску натиснути і якийсь час утримувати кнопку, розташовану на кришці реле. Контакти реле замикаються. При падінні тиску до 0,4 - 0,05 бар (залежить від попереднього регулювання), контакти реле розмикаються. Таким чином реле можна використовувати в якості пристрою захисту по «сухому ходу» того чи іншого пристрою, наприклад насоса.
ремонт гідроакумулятора
Технічні характеристики:
Температура робочого середовища: 0-40 ºС
Робочий діапазон тиску відключення: 0,1 - 0,5 бар
Максимальний робочий струм: 10 А
Напруга живлення: 220-250 В
Трубне з'єднання: 1/4 "
Клас електричного захисту: IP 44

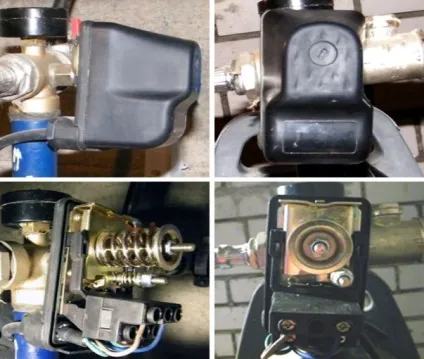

Конструктивно реле «сухого ходу» зібрано в пластиковому корпусі і закрито кришкою
На підставі реле розташовані всі робочі елементи. До основи кріпиться фланець. Конструкцію фланця ми докладно розглядали в статті присвяченій трифазним реле тиску. Фланець має гайку з внутрішнім різьбленням 1/4 "для приєднання до системи водопостачання. За допомогою гайки і пружини регулюється тиску відключення реле. При стисненні пружини (гайку закручуємо) тиск відключення буде збільшуватися. Коли пружину разжимаем (гайку відкручуємо) тиск відключення зменшаться. Кнопка використовується для примусового включення реле «сухо ходу» в роботу. Клеми використовуються для під'єднання електричних проводів. При цьому, не має значення, які клеми вхідні (підводиться харчування
220 В.), а які вихідні (підключається двигун) Окремо виведені клеми для підключення «заземлюючих» проводів від електромережі та двигуна. Для жорсткої фіксації і кріплення мережевого кабелю і електричного кабелю підключення двигуна, використовуються кабельні затискні муфти. Всі робочі елементи реле тиску закриваються кришкою.

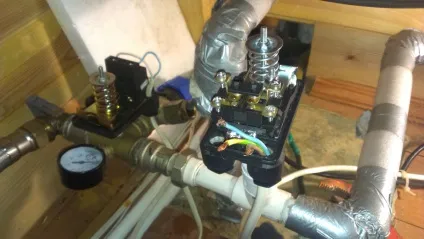

На приведена схема монтажу автоматичної насосної станції із застосуванням реле LP.На всмоктуючий трубопровід монтується зворотний клапан з сіточкою. На напірному трубопроводі монтується реле тиску. гідроакумулятор і реле сухого ходу. За реле «сухого ходу» монтується зворотний клапан. Послідовність електричних підключень. штекер - реле тиску - реле «сухого ходу» і двигун насоса. Але ця послідовність може бути і такий: мережева вилка - реле «сухого ходу» - реле тиску і двигун насоса. Основний принцип підключення цих двох реле такий, вони повинні підключаються послідовно.
Принцип роботи і регулювання реле «сухого ходу»
Пристрій являє собою двох контактна реле комутації. Спочатку його контакти знаходяться в розімкнутому стані. Для запуску пристрою в роботу необхідно натиснути і утримувати червону кнопку в натиснутому стані до тих пір, поки тиск в системі не підніметься вище, ніж задано. При зниженні тиску в системі нижче, ніж задано на реле, відбувається розмикання контактів і пристрій відключає насос по режиму «сухий хід». У продаж реле надходять із заводськими значеннями тиску включення (дивись Таблицю 1). Для зміни заводських налаштувань тиску включення призначена регулювальна гайка і пружина (Рис 1). Чим сильніше стискаємо пружину, тим на більший тиск включення налаштовується реле, а при ослабленні пружини тиск включення зменшується. Контролювати значення тиску включення реле необхідно по манометру.
Експлуатація, обслуговування та ремонт реле
Реле «сухого ходу» як і реле тиску, дуже простий і надійний пристрій, що використовується для захисту автономної системи водопостачання. При дотриманні умов експлуатації воно працює без збоїв. Однак, з огляду на якість нашої води, перепади напруги або підвищену вологість, трапляються збої в його роботі. До нестабільної роботи реле тиску призводить також коливання напруги електричної мережі, потрапляння в систему водопостачання повітря. Причини виходу реле «сухого ходу» з ладу, як його можна розібрати, полагодити або відремонтувати ми більш детально розглядали в статті присвяченій трифазним реле тиску.
Можливі причини «сухого ходу»
Розглянемо основні ситуації недостатнього надходження води:
1. Неправильний вибір насоса. Найчастіше відбувається у випадках зі свердловинами, якщо:
- продуктивність насоса перевищує дебіт свердловини;
- динамічний рівень свердловини нижче рівня монтажу насоса.
2. Засмічення труби відкачування (характерно для поверхневих моделей).
3. Порушення герметичності труби, по якій надходить вода.
4. При низькому тиску води (або її відсутності) у водопроводі, до якого підключений насос. Без автоматичних пристроїв насос сам не відключиться і буде продовжувати «холосту» роботу поки його не вимкнуть, або він не зламається.
5. При подачі води з висікаються джерела (ємності) необхідно постійно контролювати рівень рідини, що поступає.
Способи захисту насосів від режиму роботи без води
Захист від «сухого ходу» насоса забезпечує автоматика - датчики і реле, які блокують електроживлення в момент появи «безводного» режиму або заздалегідь. Спрацьовування відбувається в пристроях по-різному, і залежить від визначення наступних величин:
- рівня води;
- тиску у вихідному патрубку;
- потоку води;
- комбіновані показники.
Розглянемо більш докладно окремі види автоматичного захисту.
Реле рівня води і поплавок
Відстежуючи рівень води, працюють реле рівня і поплавковий датчик. Реле контролю рівня регулює роботу клапанів управління водою і пускачів насоса. Є одним з найбільш надійних, але і дорогих способів захисту. Основна перевага - відключає насос до появи «сухого ходу».
Реле включає в себе електронну плату, датчики (три електрода: два робочих, один - контрольний) і сполучні одножильні.
Схема роботи: контрольний датчик встановлюється над насосом, робочі датчики - на різних рівнях свердловини; при зниженні рівня води до контрольного датчика відбувається зупинка насосної установки. Коли вода знову дійде до рівня контрольного датчика - насос автоматично включиться в роботу.
Основна плата датчика знаходиться в сухому місці, зазвичай в будинку.
Поплавковий датчик (вимикач) здатний ефективно вирішити проблему «сухого ходу» в колодязях і подачі води з ємностей. Він монтується вище насосної установки. Рівень спрацьовування регулюється довжиною кабелю поплавця і заданим розташуванням датчика.
Кабель вимикача підключається до фази, що підводить харчування для насоса. Коли рівень води опускається нижче поплавця датчика, відбувається розмикання електричного кола - насос зупиняється.
Фіксований рівень поплавця вибирається з урахуванням наявності води в ємності в момент спрацьовування датчика. Для заглибних і поверхневих насосів «критичний» рівень води повинен розташовуватися над донним клапаном або всмоктуючої гратами насоса.
Використовувати поплавковий датчик можна для захисту дренажних і колодязних насосів. Для захисту насосних установок, що експлуатуються в мережевому трубопроводі або свердловинах, треба застосовувати інші автоматичні установки.
