Схема реле і запобіжників лада пріора

Блок реле і запобіжників також називають монтажним блоком або чорним ящиком. У разі поломки автомобіля пов'язаної з електрообладнанням, в першу чергу перевіряють запобіжники і реле. Якщо запобіжник перегорів, то перед його заміною слід спочатку визначити причину його перегорання.

Де знаходяться запобіжники на Пріорі

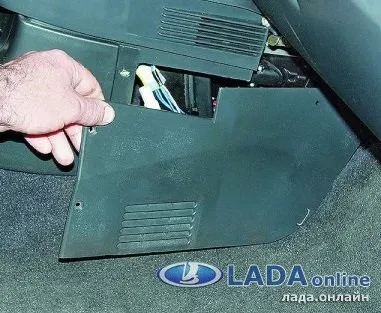

1. Головний монтажний блок Пріори закритий кришкою і розташований у лівої ноги водія. Щоб відкрити його буде потрібно поверніть на 90 ° три фіксатора і відщепнути кришку.

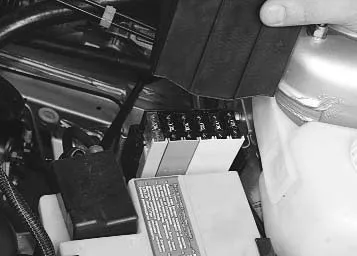

2. Блок запобіжників під капотом, яке знаходиться біля розширювального бачка.
3. Ще один монтажний блок, який знаходиться біля лівої ноги переднього пасажира. Для отримання доступу до запобіжників і реле слід відкрутити кілька гвинтів хрестової викруткою.

Далі опис кожного блоку запобіжників і реле по порядку.

Схема блоку запобіжників Пріори

Схема блоку запобіжників Пріори норма і стандарт Схема блоку запобіжників Пріори люкс

Блок управління іммобілізатор

Вимикач рециркуляції (сигналізатор включення) Монтажний блок, реле включення ближнього світла фар і габаритних вогнів (система автоматичного управління освітленням) Реле електровентилятору обігрівача Вимикач автоматичного управління освітленням Блок управління склоочисником і зовнішнім освітленням, контакти "3", "11" Контролер системи автоматичного управління кліматичною установкою, контакт "1" датчик системи автоматичного очищення стекол (датчик дощу), контакт "1"

Задні протитуманні ліхтарі

Перемикач світлової сигналізації, контакт "30" Колодка діагностики, контакт "16" Годинники Контролер системи автоматичного управління кліматичною установкою, контакт "14"

Електродвигун очищувача вітрового скла (автоматичний режим) Монтажний блок, реле включення очищувача вітрового скла і реле включення високої швидкості очищувача вітрового скла, (контакти)

Розташування запобіжників Пріори під капотом

• F1 (30 А) - запобіжник живлення силових ланцюгів електронної системи управління двигуном (ЕСКД);
• F2 (60 A) - запобіжник ланцюга харчування вентилятора системи охолодження двигуна (силова ланцюг), додаткове реле (реле запалювання), обігрів заднього скла, контролер єлектропакета;
• F3 (60 А) - запобіжник ланцюга харчування електровентилятору системи охолодження двигуна (керуюча ланцюг реле), звуковий сигнал, тривожний сигнал, замок запалювання, комбінація приладів, освітлення салону, стоп-сигнал, прикурювач;
• F4, F6 (60 А) - запобіжники силового ланцюга генератора;
• F5 (50 А) - запобіжник ланцюга харчування електромеханічного підсилювача рульового управління

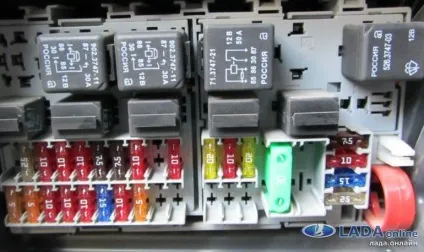

Блок реле і запобіжників кондиціонера Halla

1. запобіжник ланцюга харчування електровентилятору правого (30 А);
2. запобіжник ланцюга харчування електровентилятору лівого (30 А).
3. реле електровентилятора правого;
4. реле додаткове (послідовного включення електровенті-
   лятором лівого і правого);
5. реле електровентилятора лівого;
6. запобіжник ланцюга харчування електровентилятору обігрівача (40 А);
7. запобіжник ланцюга харчування компресора (15 А);
8. реле електровентилятора обігрівача;
9. реле компресора.

Блок реле і запобіжників кондиціонера Panasonic

1. Максимальна швидкість вентилятора обігрівача
2. правий вентилятор
3. Реле послідовного включення вентиляторів (низька швидкість)
4. лівий вентилятор
5. Запобіжник лівого вентилятора (низька швидкість)
6. правий вентилятор
7. вентилятор отопітеля
8. компресор
9. вентилятор отопітеля
10. компресор

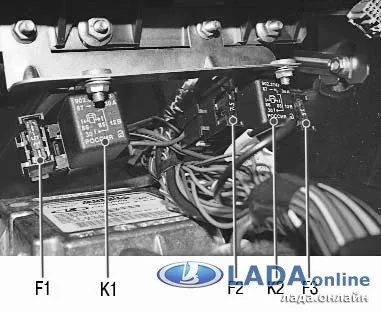

Додатковий монтажний блок Пріори

• F1 (15 А) - запобіжник ланцюга головного реле та блокування стартера;
• F2 (7,5 А) - запобіжник ланцюга харчування ЕБУ (контролера);
• F3 (15 А) - запобіжник бензонасоса Пріора;
• K1 - головне реле;
• K2 - місце, де знаходиться реле бензонасоса Пріори.
