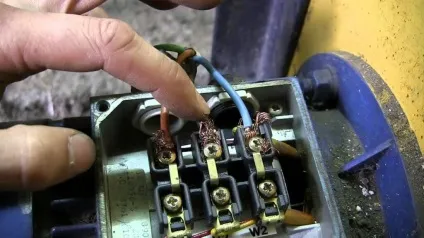

Підключення електродвигуна на 380 вольт
Розрізняють декілька типів електродвигунів - трифазні і однофазні. Головна відмінність трифазних електродвигунів від однофазних полягає в тому, що вони більш продуктивні. Якщо у вас вдома є розетка на 380 В, то краще за все купити обладнання з трифазним електродвигуном.
Використання такого типу двигуна дозволить вам заощадити на електроенергії і отримати приріст потужності. Також вам не доведеться використовувати різні пристрої для запуску двигуна, так як завдяки напрузі в 380 В вращающее магнітне поле з'являється відразу після підключення в електромережу.
Схеми підключення електродвигуна на 380 вольт
Якщо у вас немає мережі на 380 В, то ви все одно зможете підключити трифазний електродвигун в стандартну електромережу на 220 В. Для цього вам знадобитися конденсатори, які потрібно підключити за даною схемою. Але при підключенні в звичайну електромережу ви будете спостерігати втрату потужності. Про це б можете почитати тут.
Електродвигуни на 380 В влаштовані таким чином, що в статорі у них є три обмотки, які з'єднуються за типом трикутника або зірки і вже до їх вершин здійснюється підключення трьох різних фаз.
Потрібно пам'ятати, що, використовуючи підключення по типу зірки, ваш електродвигун не працюватиме на повну потужність, але зате його запуск буде плавним. При використанні схеми трикутник ви отримаєте приріст потужності в порівнянні із зіркою в півтора рази, але при такому підключенні зростає шанс пошкодити обмотку при запуску.

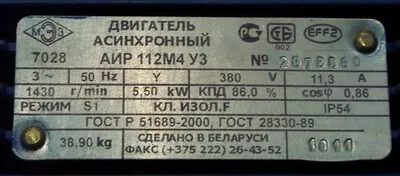

Перед використанням електродвигуна потрібно в першу чергу ознайомитися з його характеристиками. Всі необхідні відомості можна знайти в техпаспорті і на табличці двигуна. Особливу увагу слід звернути на трьох фазні двигуни західноєвропейського зразка, так як вони призначені для роботи від напруги в 400 або 690 вольт. Для того, щоб підключити такий електродвигун до вітчизняних мереж, необхідно використовувати тільки підключення за типом трикутник.

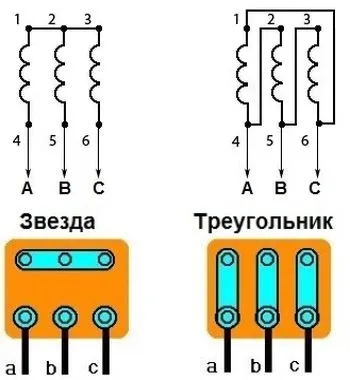

Підключення електродвигуна по схемі зірка і трикутник
Деякі вітчизняні електродвигуни збираються по типу зірки, це легко визначити за трьома кінців, які виходять з статора. І щоб почати працювати потрібно всього лише приєднати до цих кінців три фази. Якщо ви хочете зібрати зірку, то вам необхідні два кінця, кожної обмотки або шість висновків.
На схемах зазвичай кінці обмотки нумеруються зліва на право. Тому до номерів 4,5 і 6 потрібно підключати фази A, B і С. Для того, щоб запустити електродвигун за схемою зірка, необхідно обмотки статора з'єднати в одній точці і до кінців підключити три фази від мережі в 380 В.
Якщо ви хочете зробити схему трикутник, то вам необхідно з'єднати обмотки послідовно. Потрібно з'єднати кінець однієї обмотки з початком наступної і потім до трьох місцях з'єднань потрібно підключити три фази електромережі.
Підключення схеми зірка-трикутник.
Завдяки цій схемі ми можемо отримати максимальну потужність, але у нас не буде можливості змінити напрямок обертання. Для того, щоб схема запрацювала будуть потрібні три пускача. На перший (К1) з одного боку підключається харчування, а з іншого підключаються кінці обмоток. До К2 і до К3 підключаються їх початку. З пускача К2 початку обмоток приєднуються на інші фази за типом з'єднання трикутник. Коли К3 включається, то все три фази закорочуються і, в підсумку, електродвигун працює за схемою зірка.
Важливо, щоб К2 і К3 не запускати одночасно, так ка це може привести до аварійного відключення. Дана схема працює наступним чином. При запуску К1 реле тимчасово включає К3 і запуск двигуна відбувається за типом зірка. Після запуску двигуна відключається К3 і запускається К2. І електромотор починає працювати за схемою трикутник. Припинення роботи відбувається шляхом відключення К1.
