Порядовка кутового каміна
Якщо Ви вирішили зробити у себе вдома камін, знайте, що справа ця досить складне і дороге, особливо, якщо досвіду проведення подібних робіт у Вас раніше не було. Але це зовсім не означає, що Ви не зможете з ним впоратися, адже головне в будь-якій справі - це чітко дотримуватися технології і використовувати якісні матеріали. Справа піде набагато швидше, якщо в якості помічника є можливість запросити фахівця, який зможе дати слушні поради і вберегти від помилок. Ще один важливий момент - наявність проекту або порядовки - схеми з нанесенням всіх рядів цегляної кладки. Наявність порядовки дасть можливість ще на стадії проектування врахувати всі нюанси конструкції каміна, що значно спростить його будівництво. У даній статті нижче як приклад буде приведена порядовка кутового каміна.
Порядовка кутового каміна з роз'ясненнями
Отже, Ви вирішили побудувати камін. Якщо Ваш будинок ще на стадії проектування або початкового будівництва, місце розташування, розміри і форму каміна потрібно визначити відразу. При його обладнанні в існуючому будинку можуть виникнути труднощі, пов'язані з його прив'язкою до конструкції даху, заливанням фундаменту, теплоізоляцією стін і т.д. У дерев'яних будинках стіни, що контактують з каміном, повинні додатково обшивати теплоізоляційним матеріалом, який захистить їх від можливого перегріву і самозаймання. Відстані від стін до стінок каміна повинна становити не менше 1,5-2 см, а якщо стіни не обшиті теплоізоляцією, то не менше 4-5 см. Ці відстані закладаються ще при заливці фундаменту для каміна.
Зведення стін каміна можна починати відразу після повного застигання бетонного фундаменту, строго дотримуючись порядовке. Кожен ряд цегляної кладки грає свою роль в загальній конструкції, тому так важливо дотримуватися послідовність і не плутати між собою ряди. При укладанні цегли - цілих, половинчастих, четвертної і т.д. - теж важливо слідувати порядовке, в якій чітко зазначено їх місце. Для стінок каміна використовуються два види цегли: звичайний і вогнетривка шамотна. Вогнетривку цеглу формує поверхні, які контактують з вогнем; на схемі така цегла позначається жовтим кольором.
Якщо схему порядовки робили не Ви, зверніть увагу на те, що на ній немає цокольних лав, хоча при будівництві каміна вони обов'язково повинні бути. Після заливки фундаменту на нього укладається шар гідроізоляційного матеріалу, після чого формується підстава каміна, по висоті трохи піднімається над рівнем підлоги. Для цокольній кладки використовується розчин з глини з додаванням цементу.

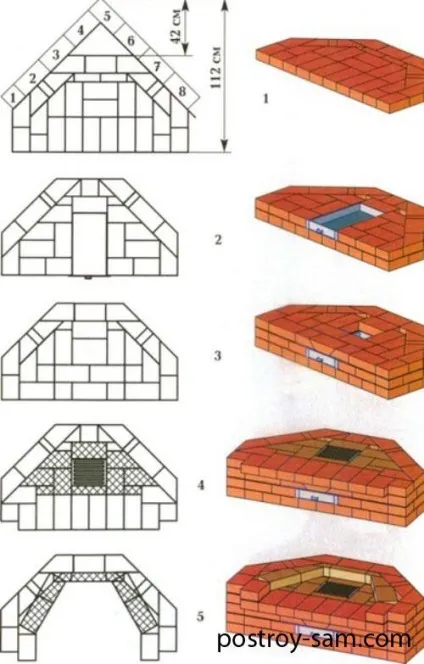

Перший ряд порядовки багато в чому визначає якість і зовнішній вигляд всієї конструкції каміна, тому його кладка повинна бути ідеально рівною і акуратною. З другого ряду починає формуватися ніша для зольника - металевого ящика, розташованого в третьому ряду. У четвертий ряд вбудовуються решітки колосників, тут же робиться підлогу топки з вогнетривкої шамотної цегли.

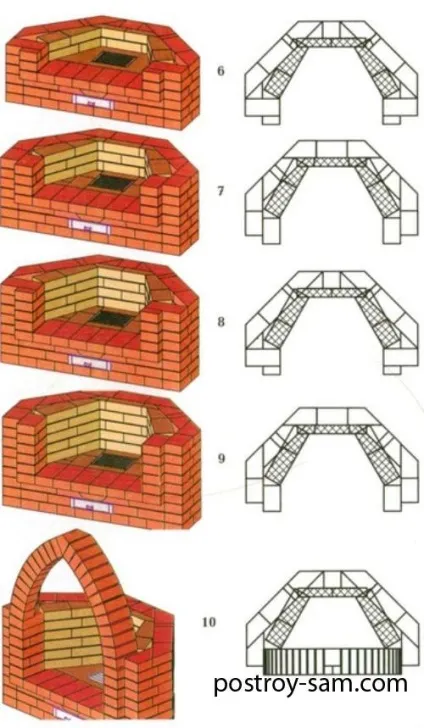

Починаючи з п'ятого ряду, зводяться бічні і задня стінки топливника, починається формування порталу. Для додання порталу потрібної форми цеглини кладки зміщуються назовні на 2 см. Топливник формує кладка з шостого по дев'ятий ряд. Зверніть увагу, що при кладці керамічної і вогнетривкої цегли вони не повинні перев'язуватися між собою, в ідеалі між ними повинен бути невеликий зазор. Це пов'язано з тим, що температура всередині топливника і зовні значно відрізняється, що може привести до деформації кладки аж до її руйнування.
У десятому ряду можна приступати до висновку порталу топки. Зазвичай його роблять арочним або склепінчастою, хоча він може бути і плоским. Для формування напівкруглого порталу можна використовувати кружало або опалубку потрібної форми. Якщо портал передбачається прямокутний, для його зведення потрібно зробити додатково 2-3 ряди, а потім на них закріпити перемичку із сталевих куточків, що служить основою для подальших рядів кладки.

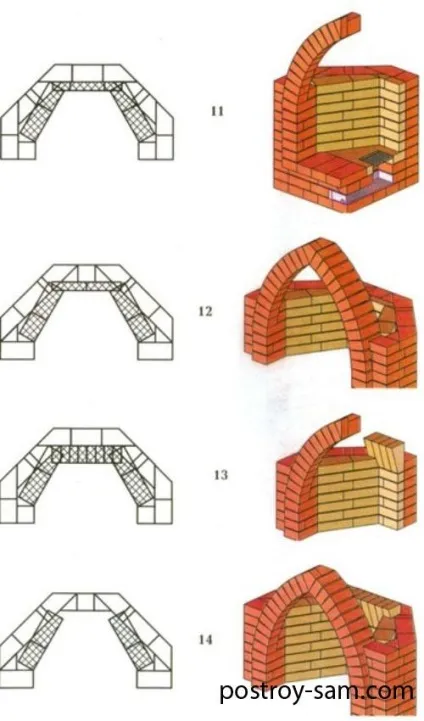

Наступні два ряди - одинадцятий і дванадцятий - формують топку і зовнішні стінки каміна. Якщо портал має арочне обрамлення, для щільного прилягання до нього кладки цегли потрібно підганяти за формою і розмірами на місці.
Тринадцятий і чотирнадцятий ряд - створення стінки-дзеркала, коли цеглу укладаються під нахилом або зі зміщенням на 5-6 см в кожному наступному ряду. Якщо цеглу класти під нахилом, розташовувати їх потрібно вертикально, у другому випадку вони укладаються плазом.

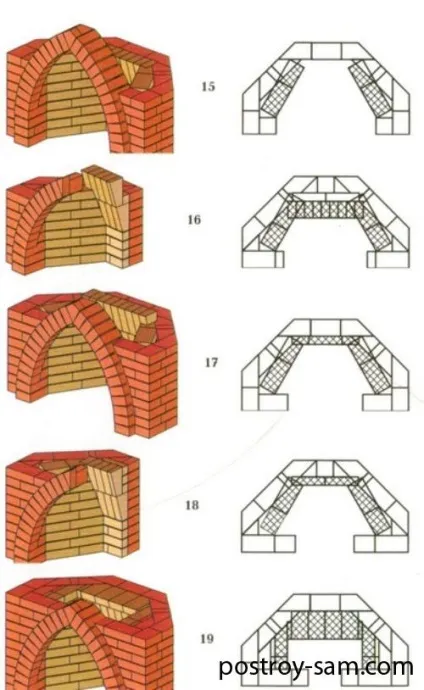

На п'ятнадцятому ряду кладка досягає висоти похилого ряду. Наступні ряди формують похилу стінку, яка сягнула дзеркала. У дев'ятнадцятому ряду починають звужуватися бічні стінки топки шляхом зміщення цегли на пару сантиметрів. У двадцятому ряду триває бічне звуження і додається фронтальне, утворюючи димохід.
Двадцять перший ряд по висоті повинен досягати арки порталу, стінки топки продовжують поступово звужуватися, а з похилою стінки виростає «зуб» каміна. «Зуб» набуває потрібні розміри і форму в двадцять другому - двадцять третьому рядах. Зовнішня кладка каміна виконується звичайним керамічним цеглою.

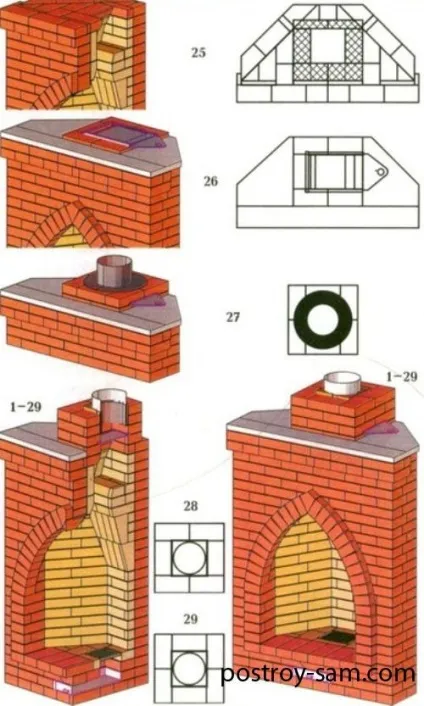

Димохід формується в двадцять четвертому ряду, який викладається вогнетривким шамотною цеглою; тут же створюється камінна полиця - виступ на фасаді каміна. Двадцять п'ятий ряд - своєрідна перев'язка між рядами кладки. Двадцять шостий ряд - продовження формування димоходу, облаштування камінної полиці і засувки. Щоб засувкою було зручно користуватися, над нею зрізається чверть цегли.
В готовий димар на двадцять сьомому ряду встановлюється труба з нержавіючої сталі. Для герметичного з'єднання цегляної кладки і труби використовується спеціальна мастика. Далі димохід зводиться до необхідної висоти.
Ось і вся порядовка кутового каміна. Далі наведемо ще кілька порад, що стосуються будівництва камінів.
Поради та рекомендації по будівництву кутового каміна своїми руками
Конструкція каміна передбачає наявність в кладці не тільки цілої цегли, але і їх частин, що пов'язано з їх різкій. При цьому важливо пам'ятати про техніку безпеки та засобах індивідуального захисту. Подібні роботи можна проводити при наявності респіраторів і захисних окулярів.
Щоб при зведенні стін не збивати з рахунку, ряди можна відзначати цифрами відповідно до порядовкой. Положення цегли обов'язково потрібно контролювати за допомогою схилу і рівня особливо при зведенні першого ряду.
При проходженні димохідної труби крізь стельові балки і стелю потрібно зробити її обв'язку з фольги або листового заліза.
Одним з безперечних переваг схеми порядовки є можливість проведення точного розрахунку цегли для будівництва каміна. На схемі відзначається кожна цеглина, причому окремо можна підрахувати кількість шамотного і керамічної цегли. При розрахунку кожен половинчастий або четвертний цегла враховується, як цілий.
Якщо у Ваші плани входить спорудження спеціальної ніші, в якій будуть зберігатися дрова, потрібно відзначити її на схемі, зв'язавши її конструкцію з конструкцією каміна. Послідовність будівництва при цьому наступна: спочатку зводиться ніша, потім сам камін.
Ось і всі поради щодо будівництва кутового каміна. Зробити його не так вже й складно, але при відсутності досвіду подібних робіт можуть виникнути деякі складності. Саме тому перший раз будувати камін краще разом з професіоналами, уважно вивчаючи технологію з боку і запам'ятовуючи все дрібниці і нюанси роботи. Адже краще один раз побачити процес своїми очима, ніж кілька разів прочитати про нього.
