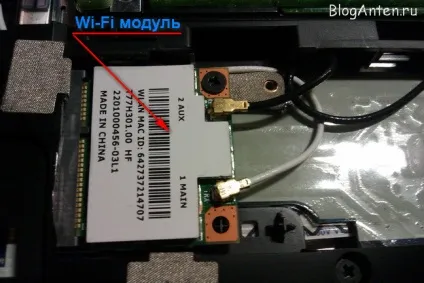

Для початку потрібно розібрати ноутбук знайти в ньому радіокарту (wi-fi модуль) і витягти її. Розбирати ноутбук повністю не треба, достатньо просто відкрутити кришку на дні, і ми відразу ж зможемо дістатися до самого модуля. Модуль в моєму нетбуці «Acer Aspire One 722» кріпиться одним гвинтиком.

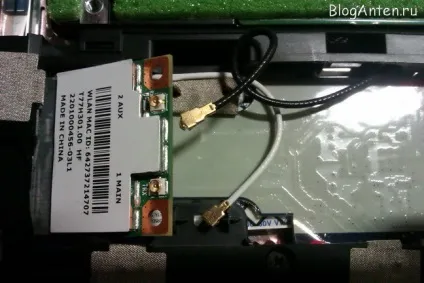

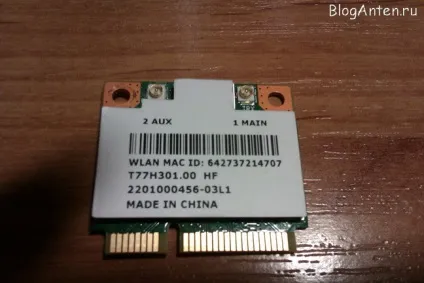

Чи не озброєним оком видно, що до wi-fi модулем підключені два дроти, це дві штатні антени, які знаходяться зазвичай в кришці ноутбука (в районі веб камери). Антени «A» і «B», основна і другорядна, вони підключені відповідно до роз'ємів «MAIN» і «AUX». Один з цих роз'ємів ми і будемо використовувати для підключення зовнішньої антени, можна підключити дві зовнішні антени і використовувати обидва роз'єму. Я зазвичай використовую один роз'єм другорядною антени «AUX».

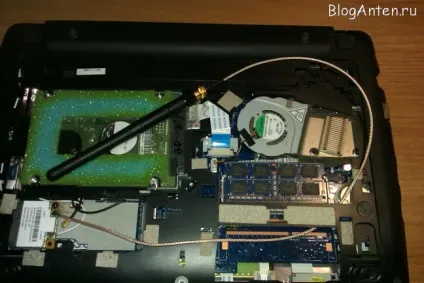

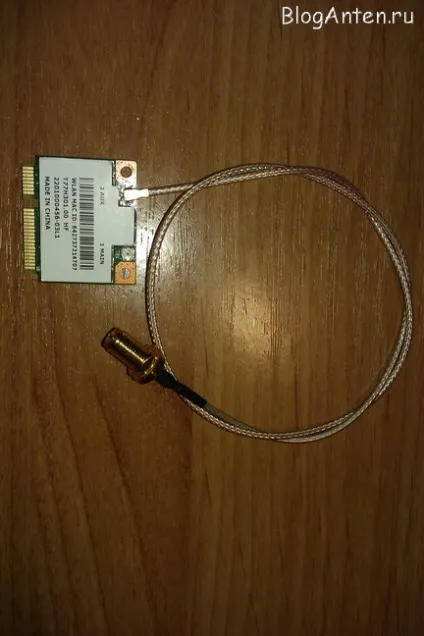

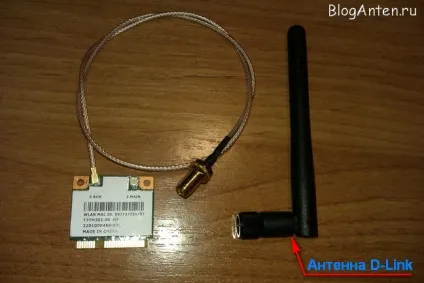

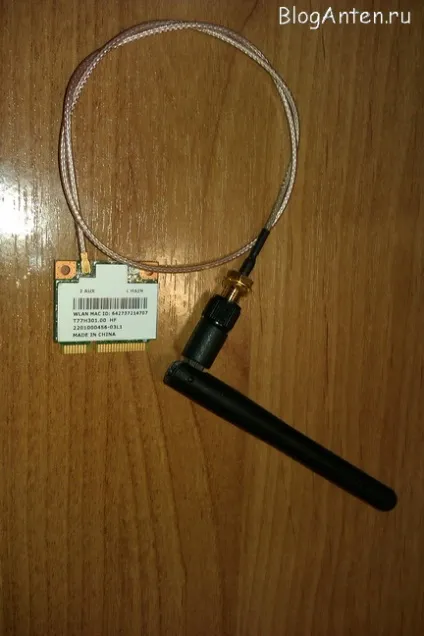

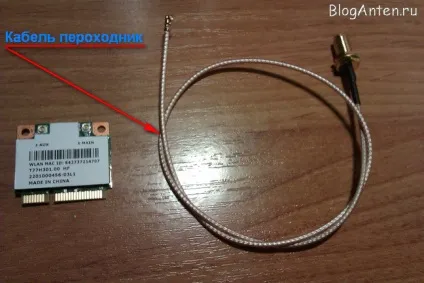

Для підключення зовнішньої wi-fi антени до такого роз'єми, нам знадобиться спеціальний перехідник для Wi-Fi модулів під зовнішню антену. Такий перехідник можна знайти в спеціалізованих магазинах радіотоварів, мені він коштував 19 рублів. Він легко підключається до роз'єму нашого модуля. Інша сторона цього кабелю має стандартний коннектор «тато» для wi-fi антен, до такого коннектор, наприклад, прекрасно підходить wi-fi антеннка D-Link для роутера. На фото, до речі, показаний приклад її використання, в якості зовнішньої антени для ноутбука.

Таким способом можна підключати практично будь-яку антену, від всеспрямованих, до потужних спрямованих, така система завжди буде узгоджена, що вирівнює опір на генераторі і споживачі. Хвильовий опір такої лінії завжди має бути максимально наближено до 50 Ом.

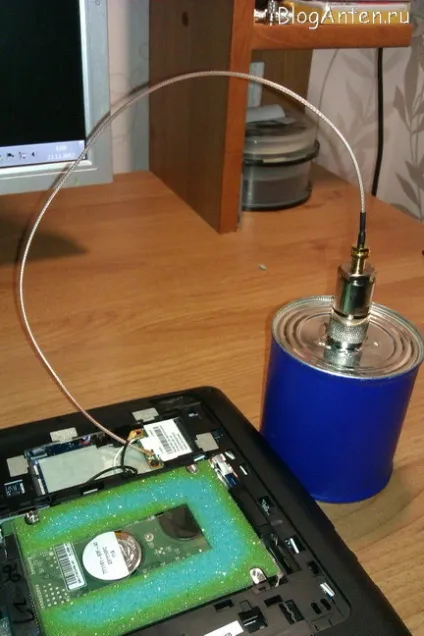

Будь-яка саморобна Wi-Fi антена легко підключається даними способом, я наприклад, підключав саморобну фрактальную антену для Wi-Fi і «Helix», на фото видно підключену саморобну баночну Wi-Fi антену, зібрану на коннекторе «N-типу».

На цьому мабуть все
