Така гарна російська піч! Найзапашніший хліб - з неї, самі наваристі щі - з неї. Вона і тепло в будинку збереже, і трав на зиму підсушить, і глиняний посуд, наверченную на гончарному крузі, доведе до веселого дзвону. Вона і лазня, і тепла лежанка. Словом, чи не примітивне опалювальний пристрій, що прийшло до нас з глибокої старовини, а, як тепер сказали б, універсальний агрегат.

Ось тільки займає це чудо-чудовисько мало не половину селянської хати - де вже тут говорити про дачному або садовому будиночку. І ненажерливе - не один тиждень по осені доводиться пиляти, колоти та складати в дровітні дрова, щоб прогодувати в холоду його ненаситне черево.

І тому настільки ж давно, як є російська піч, народжуються на світ її конкуренти - в кожній країні, в кожній місцевості свої - каміни і «голландки», «тамбури» і «шведки», наші українські - печі Буслаєва, Волкова, Подгороднікова. У кожної багато достоїнств. і кожна не без недоліків.

Напевно, прихильники «класичної» російської печі знайдуть мінуси і в конструкції «економки», докладний креслення якої наведено на цих сторінках.

Але гідності її - перш за все компактність, дешевизна будівництва та невимогливість до кількості та якості палива - дозволяють нам рекомендувати піч «економку» нашому Новомосковсктелю.

Піч (рис. 1) складається з двох основних частин: нижньої - підпічок, де знаходяться опалювальні камери, і верхньої - вручений. Її довжина 1400, ширина 890 і висота 2240 мм (при швах кладки товщиною 5 мм). «Економка» нагрівається по всій висоті - від підлоги до самої труби. Перепад температур нагорі і внизу становить всього 2-3 °.

Піч можна топити, спалюючи дрова і в вручений камері (горнилі), і в двох паливниках. Якщо необхідно приготувати їжу, спекти хліб, піч розпалюють як російську. Так роблять в теплу пору року. В холоду же використовують великий топливник: тоді нагрівається і низ печі, і для варки камера. Малий топливник служить для підтоплення печі, приготування та підігрівання їжі. Піч може бути виконана з водогрійної коробкою 1. При цьому кладка в опалювальній камері трохи видозмінюється.

У печі є два топливника: малий 2 і великий 3 з піддувалом і колосниковими гратами. Обидва розташовані під припічком і перекриваються однією чавунною плитою 4 з двома конфорками. Гарячі гази спершу направляються з малого топливника у великій, потім в опалювальну камеру і тільки звідти в варильну. З великого топливника гаряче повітря відразу надходить в опалювальну камеру. Припічок 6 відкритий з двох сторін. Для підтримки кладки перетрубья в кутку ставлять металеву стійку 9. Щоб цеглу шестка з лицьового краю не розхитувалися і не випадали, їх зміцнюють, влаштувавши так званий фаянс 5 довжиною 1200 мм з кутової сталі 25X25X3 мм. Кінці куточка вмуровують в основну кладку.

У печі закладені дві засувки: одна служить для закривання вентиляційного каналу 7, інша - димова 8, вона ставиться в трубі. Чоло вручений камери закривається заслінкою 10 з покрівельної сталі, для зручності вона забезпечена ручкою.

Вентиляційний канал 11 бере початок у верхній частині шестка - з перетрубья. Через нього з припічка видаляються всі запахи від плити, а також частково вентилюється саме приміщення.

Опалювальна камера ділиться на дві секції цегляної перегородкою 12 (розрізи А - А і В - В). Спершу викладаються стовпчики з окремих цеглин (три ряди), а потім суцільна стінка. В результаті залишаються три вікна, або подвертки 13, розміром 120X210 мм (розрізи Б - Б і Г - Г). Гарячі гази з великого топливника спершу потрапляють в першу секцію опалювальної камери, нагрівають її і, трохи охолонувши, спрямовуються через подвертки до другої секції, віддають тепло і їй, а звідти через отвір 14 в поді вручений камери, розташованої біля задньої стінки, - в саму камеру 15 (розрізи Б - Б і А - А). Отвір в поді має ширину 70 мм і довжину на всю ширину варильної камери.

Нагрівання варильну камеру, гарячі гази і дим направляються до її передньої частини і через чотири отвори зводу (розміром 70X120 мм) вилітають в збірний канал, а звідти в трубу.

Щоб не стісуються цеглу для п'ят при кладці зводу варильної камери, перші бічні укладають з нахилом всередину камери; простір між цеглою і кладкою стіни заповнюють глінобітом (розріз Г - Г). Глинобит - це дуже густа глина, замішана з піском або з дрібним цегляним щебенем (глинобетон). Часто щебінь вдавлюють в покладену спочатку глину. Простір між склепінням і стінками закладають цегляною кладкою зі стесуванню цегли або ж, виклавши стінки, заповнюють глінобітом (розріз Б - Б).

Звід вручений камери краще пологий: такий краще нагріває під. Але при навантаженні на перекришу печі 17 він розпирає бічні стінки, тому під п'яти зводу доводиться заводити зв'язки зі сталевих смуг шириною 25 і товщиною 2 мм або дротові Ø 6 мм, з різьбленням шайбами ​​і гайками. Купольний звід більш міцний, але і під його п'яти краще поставити зв'язку.

Щоб збільшити масу опалювальної камери, а значить, і запасти більше тепла, цеглу укладають в стінки поперек; таким чином, частина кладки виявиться в половину цегли, частина - в цілий.

Нагадуємо, що внутрішні поверхні каналів повинні бути максимально вирівняними - від цього залежить якість тяги.

На розрізах видно, що під, або низ, вручений камери 18 викладається в дві цеглини плазом, тобто товщиною до 140 мм, без пристрою будь-якої засипки. Він спирається на перегородку. Коли необхідно приготувати їжу на поді, то в теплу пору варильну камеру топлять, як звичайну російську піч. Щоб спекти хліб, під попередньо очищається. Якщо ж затоплюють великий топливник, посуд ставлять також в варильну камеру або на плиту. Малий топливник, зауважимо, менш вимогливий до якості палива: згорає будь і притому більш активно.

Піч «економка», моделіст-конструктор

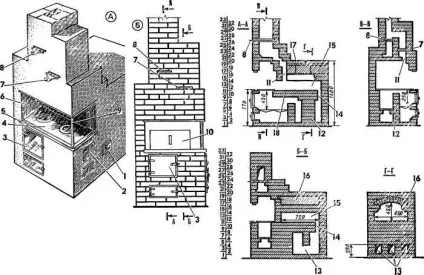

Мал. 1. Піч «економка» (А - загальним вид, Б - вид спереду; перетину дані зі зменшенням):

1 - водогрійна коробка, 2 - малий топливник з піддувалом, 3 - великий топливник з піддувалом, 4 - плита з конфорками, 5 - фаянс-обв'язка, 6 - припічок, 7 - засувка вентиляційного каналу, 8 - засувка димаря, 9 - стійка перетрубья , 10 - заслінка, 11 - вентиляційний канал, 12 - цегляна перегородка, 13 - подвертки, 14 - отвір в поді, 15 - для варки камера, 16 - глинобитна підкладка, 17 - перекрита, 18 - під вручений камери.

Приготування глиняного розчину. Міцність пічної кладки залежить від правильності вибору густоти розчину: він повинен бути нормальної жирності. Зазвичай рекомендують додавати на одну частину глини дві або три частини піску. Однак такий спосіб далеко не завжди приводить до бажаних результатів - адже якість глини з різних покладів неоднаково. Підібрати оптимальні пропорції можна так.

Призначену для використання глину відміряють (наприклад, склянкою) на п'ять однакових порцій. Перший не змішують. По-друге додають пісок - десяту частину склянки (або півсклянки, тут і далі в дужках - обсяги для явно жирної глини). У третю - чверть склянки (стакан), в четверту - три чверті (півтори склянки), в п'яту - повний стакан (дві склянки). Додаючи воду, розчин доводять до густоти сметани, ретельно перемішують лопаткою і дивляться, як налипає на неї розчин. Якщо лопатка покрита тонким шаром - розчин худий, сильно обліплена - жирний, якщо і після ретельного перемішування утворюються окремі згустки - нормальний, з його пропорцій виходять в подальшому. Пісок попередньо просівають через металеву сітку з вічком не крупніше 3X3 мм. Готовий розчин також бажано пропустити через сітку. Густота його повинна бути такою, щоб він легко видавлювався з-під цегли під тиском руки. При такій консистенції добре заповняться шви, вони будуть щільними і тонкими, від 3 до 5 мм.

Цегла теж вимагає певної підготовки. Сухі брикети занадто швидко вбирають воду з розчину, що знижує міцність кладки. Тому його бажано змочувати - обполіскуванням, а високоякісний цемент вимочувати, поки з пір не вийде все повітря і вони не заповняться вологою.

Фундамент. Щоб «економка» служила надійно і довго, під неї слід закласти, заглубив в грунт не менше ніж на 500-600 мм, масивний фундамент з бутового каменю чи бетону. Причому підошва його повинна бути на 50- 100 мм ширше основного тіла, а останнє - на 50 мм перевищувати габарити самої печі. Дно ями необхідно ущільнити важкої трамбуванням. У сухому грунті допустима закладка фундаменту з хорошого цегли на вапняному або вапняно-цементному розчині. Гідроізоляція (2-3 шари толю або пергаміну) укладається за 2-3 ряди дощенту, яке, в свою чергу, починається на 2-3 ряди нижче рівня підлоги. Така кладка ще належить фундаменту. З виходом її на рівень підлоги на підставі за допомогою лінійки і косинця викреслюють контур першого ряду власне пічної кладки; довжина 1400, ширина 890 мм.

Перший ряд пічної кладки (рис. 2). Зовнішні сторони викладаються з цілого, а середина заповнюється битою цеглою.

Другий ряд. Тут закладаються дві цеглини (а, б) для стовпчиків під перегородку, залишаються вікна (в) чотирьох чисток, а також донна частина піддувала великого топливника зі стесати, щоб полегшити вигрібання золи, переднім цеглою (г).

Третій ряд. У ньому встановлюється дверцята піддувала (а) великого топливника і дверки чисток, закладається піддавали (б) малого топливника (на схемі дверки чисток не показані).

Четвертий ряд. Встановлюється дверцята піддувала (б) малого топливника. Перекриваються цеглою дверки чисток. Якщо ви вирішили не встановлювати дверки, то до закінчення кладки залиште їх відкритими. На останньому етапі розрахунку видаліть через них залишки розчину і закладіть цеглою так, щоб їх краї трохи виступали з площини стінок печі: тепер їх буде легко знайти, коли знадобиться нова чистка.

П'ятий ряд. На стовпчики укладаються цеглу перегородки, яка кріпиться замком (а) в стінах печі. Звід піддувала великого топливника звужується для установки колосникових грат, а дверцята піддувала перекривається цеглою.

Під перегородкою залишаються три отвори-подвертки розміром 120х210 мм кожне. Через них гарячі гази з першої секції опалювальної камери потрапляють до другої секції (див. Поз. 13 Б - Б і Г - Г).

Піч «економка», моделіст-конструктор

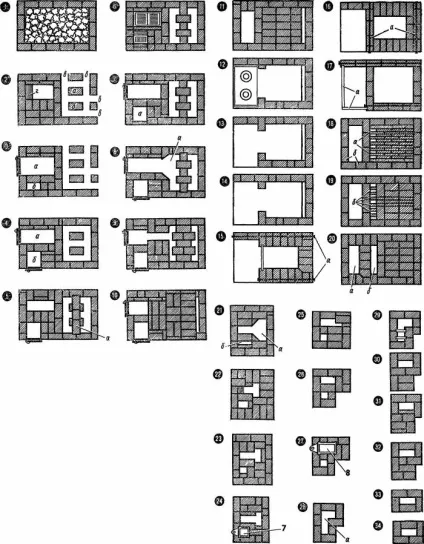

Мал. 2. Кладка рядів (порядовки).

Шостий ряд. Укладаються і перекриваються цеглою колосникові решітки обох топливников; при цьому передній і задній цеглини малого топливника стісуються, щоб паливо саме скочувалося на решітку і краще згорали - ось чому тут придатні навіть сирі дрова.

Сьомий ряд. Встановлюється дверцята великого топливника, закладається малий топливник (а).

Восьмий ряд. Монтується дверцята малого топливника. Від великого топливника в сторону перегородки розширюється горизонтальний канал (а): це забезпечить її рівномірний нагрів по всій висоті.

Дев'ятий ряд. Горизонтальний канал звужується нависають над ним цеглою. Перегородка стає ширше, ніж готується перекриття каналу.

Десятий ряд. Викладається перший шар пода, який перекриває горизонтальний канал і перегородку. У задньої стінки залишається щілину (див. Поз. 14 Б - Б і А - А) шириною 70 і довжиною 650 мм.

Одинадцятий ряд. Перекриваються дверки топливников. Настилається другий шар пода, щілину зберігається.

Дванадцятий ряд. На тонкому шарі розчину укладається чавунна плита з конфорками. Зовнішні ряди кладки з лицьової та бокової сторони плити оформляються фаянсом, тобто зміцнюється низ шестка.

Тринадцятий і чотирнадцятий ряди схожі: виконується ретельна перев'язка швів.

П'ятнадцятий ряд. Кладка з бічних стінок скріплюється зв'язками (а) з дроту з шайбами ​​і гайками або смугової сталлю, з різьбовими хвостовиками. Чоло для спрощення утворюється не арочним, а прямокутної форми (висота 420 і ширина 400 мм), з перекриттям смуговий сталлю 10X40X850 мм. Стінка над вручений камерою товщиною в цеглу, стесати знизу (див. А - А).

Шістнадцятий ряд. Спершу ведеться перекриття чола і цегляна кладка, потім ставляться зв'язку (а) по ширині печі. З трьох сторін варильної камери розміщується другий ряд цегли без стесуванню.

Сімнадцятий ряд. Після укладання цегли ставляться повторні зв'язку, як в 15-му ряду. Зі смугової сталі влаштовується підставу (а) під перетрубье, яке в кутку підтримується круглим сталевим стрижнем Ø 16 мм (не тонше) або відповідної трубою. Сталеві смуги укладаються в пророблені в цеглі гнізда.

Вісімнадцятий ряд. Починається закладка зводу варильної камери, що спирається на випущені цегли 16-го ряду (див. Г - Г). Цегла першого ряду має нахил всередину камери, для чого під нього укладають товстий шар глінобіта або розчину зі щебенем (див. Б - Б, 16). Цеглини (б) передній і бічний стінок перетрубья укладають на смугову сталь.

У перших рядах укладаються для зводу варильної камери цегли залишають отвори шириною 70 і довжиною 120 мм.

Дев'ятнадцятий ряд. Отвори (б) зберігаються.

Двадцяте ряд. У ньому утворюється збірний канал (б), а перетрубье (а) звужується з 250 мм в попередньому ряду до 180 мм. Стінка перетрубья з правого боку печі кріпиться замком.

Двадцять перший ряд. Збірного каналу надають потрібну форму (а), і близько перетрубья закладається вентиляційний канал (б) перетином 70X250 мм для витяжки запахів від плити і печі, які збираються в перетрубье.

Двадцять другий ряд. Збірний канал зменшується, передній цегла стісується на конус. Вентиляційний канал приймає прямокутну форму перетином 120X190 мм.

Двадцять третій ряд. Вентиляційний канал стає квадратним.

Двадцять четвертий ряд. У ньому над вентиляційним каналом ставиться засувка 7 (див. Рис. 1).

Двадцять п'ятий і двадцять шостий ряди. Тут збірний канал звужується, формується димовий канал.

Двадцять сьомий ряд. Над димовим каналом встановлюється засувка 8.

Двадцять восьмий ряд. Димової вентиляційний канали об'єднуються в горизонтальний (а), схожий на букву Г.

Двадцять дев'ятий ряд. Над об'єднаним каналом укладаються дві сталевих смуги - підстава для перекриття вентиляційного стовбура.

Тридцятий, тридцятому й першому, тридцять другому ряди. Над вентиляційним стволом нарощуються три шари цегли, що відповідає протипожежним вимогам. Димохід є отвір перетином 120X260 мм.

Тридцять третій ряд. З нього починається кладка труби товщиною в одну цеглину, а всього з п'яти цегли, або «впятерік», з каналом 130X260 мм.

Тридцять четвертий ряд. Така кладка ведеться до стелі, потім йде «распушки» з товщиною стінки в півтора цегли - на чотири ряди вище горищного накату. Далі можна продовжити кладку або використовувати азбоцементні, керамічні або сталеві труби відповідного внутрішнього перетину, але обов'язково облицювання вогнетривкими матеріалами - до даху на глиняному розчині, а над покрівлею - на цементному.

Піч «економка», моделіст-конструктор

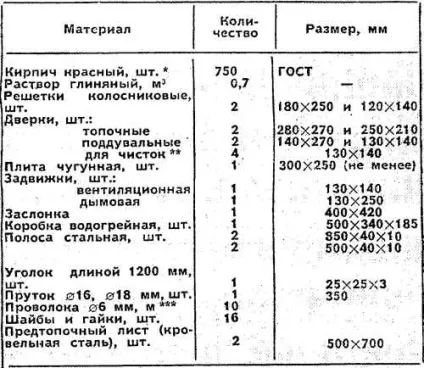

Матеріали для кладки печі «економки».

* Паливники зсередини бажано викласти вогнетривкою цеглою.

** Можна замінити коробами з покрівельної сталі.

*** Можливе застосування смугової сталі 25X2 мм.

Піч «економка» може виконувати і роль водонагрівача. Для цього в неї поруч з малим паливником неважко вбудувати своєрідний казан - водогрейную коробку з оцинкованої сталі або іншого металу, при необхідності лудженого по внутрішніх площин. Схема її закладення при кладці показана на малюнку 3 (тільки тими рядами, які зазнають змін у порівнянні з наведеними на малюнку 2).

Піч «економка», моделіст-конструктор

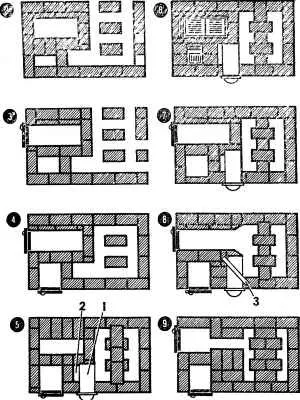

Мал. 3. Кладка рядів з водогрійної коробкою:

1 - водогрійна коробка, 2 - додатковий канал, 3 - сталева смуга.

Доцільніше монтувати не саму коробку, а футляр для неї з більш товстого металу, тоді ємність можна буде при необхідності витягувати з печі, а футляр буде працювати як додаткова опалювальна камера. На схемі п'ятого ряду видно, що зліва від водогрійного пристрої 1 залишається додатковий канал 2 для проходу газів, щоб обігрів йшов одночасно з двох сторін. На схемі восьмого ряду видно додаткова сталева смуга 3, що запобігає здавлювання водогрійного відсіку нарощуваними над ним цеглою наступних рядів.

Після завершення кладки печі, особливо з замоченого у воді цегли, її слід сушити природним шляхом 10-12 діб, відкривши всі засувки, заслінки і дверки. Потім проводиться додаткове підсушування сухим паливом невеликими порціями 3-4 рази на день, поки піч як слід не просохне. Тільки після цього можна починати користуватися нею при повній закладці палива.
