Розводка опалення відео-інструкція - як правильно зробити своїми руками, схеми - верхня, нижня

Напевно, при будівництві власного будинку багато хто замислюється над важливим питанням - як зробити будинок не просто теплим, а до того ж мати можливість підтримувати стабільну температуру в приміщеннях в будь-який час року? На це питання нам відповість таке поняття, як розводка.

Взагалі, розводка опалення в квартирі і в приватному будинку практично не відрізняється, різниця лише в тому, що в приватному будинку у вас своя міні-котельня, а в квартирі - муніципальна. Тому розглянемо цей термін (а також схеми, способи монтажу і всі інші нюанси) більш детально на прикладі приватного будинку.

Розведення в приватному будинку

освоюємо ази

Типова схема обігріву будинку

Взагалі, якщо робити все по розуму, то схеми розводки систем опалення необхідно вибирати ще на стадії розробки проекту будівлі. Але як показала практика, зайнятися удосконаленням обігріву можна навіть через десятиліття експлуатації будівлі.

Порада!
Якщо у вашому населеному пункті є теплотраса централізованого опалення, то грамотніше буде підключитися до неї. Через брак оного, слід серйозно задуматися про автономну систему, адже без тепла своїх домочадців (та й себе зокрема) не опустиш.

Потрібно зауважити, на ефективну роботу опалювальної системи може вплинути багато факторів, серед яких найбільш вагомі наступні:

• Розводка системи опалення. Виключно від неї залежить рівномірність прогріву всіх приміщень в будинку (квартирі);
• Правильні розрахунки техніко-економічних показників. Завдяки даним розрахунками ви зможете правильно підібрати автономну опалювальну систему і використовувати її якості на максимум при одночасному зменшенні подачі паливних ресурсів;
• Професійний монтаж і введення в експлуатацію опалювальної схеми. Даний фактор відіграє тут ну просто колосальну роль. Неправильно вироблений введення в експлуатацію і недоброякісний монтаж можуть привести до частих поломок, підвищеного споживання енергії (палива) і швидкому виведенню з ладу опалювальної системи в цілому.

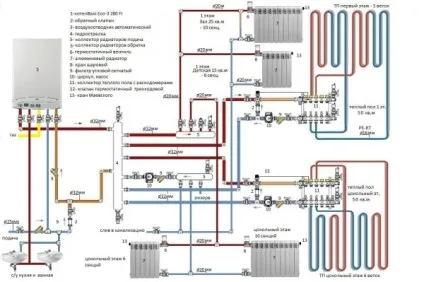

Приклад схеми опалення приватного будинку

Складання всієї проектно-розрахункової документації, а також складання схеми розводки опалення, покупку матеріалів і пристроїв краще довірити фахівцеві, що розуміє толк в цій справі і має відповідний рівень кваліфікації.

Знайомимося зі способами опалення приміщень

Отже, перш ніж дізнатися, що таке розводка систем опалення, познайомимося з самими системами ближче.

Найбільш популярними і затребуваними варіантами є:

• Електричні системи опалення в приватному будинку - прості в експлуатації і монтажі, а також передбачають повну автоматизацію процесу опалення. Але, слід відразу вказати їх основний недолік - високі показники енергоспоживання і, відповідно, високі фінансові витрати.
  Але варто зазначити і те, що в окремих випадках електричний обігрів будинку навіть вигідніше будь-якого іншого - перш за все це стосується опалення окремих приміщень, де не потрібне постійне підтримання стабільної температури (наприклад, горище, гараж або лазня);

• Повітряні системи опалення мають на увазі собою нагрівання повітря в приміщенні вогнем в камінах або печах. Тут немає необхідності встановлювати розведення. Але варто відзначити той факт, що при використанні таких систем нагрівання відбувається дуже повільно, внаслідок дуже малої теплоємності повітря;

Обігрів за допомогою каміна

• Водяні системи - найпоширеніші і затребувані. Незважаючи на високий рівень складності їх проектування та монтажу, вони зручні у використанні і мають високий рівень надійності.
  Як теплового носія в водяному опалення застосовується рідина - в більшості випадків це технічна вода, яка циркулює від котла по прокладеним трубах і віддає тепло в приміщення за допомогою радіаторів.

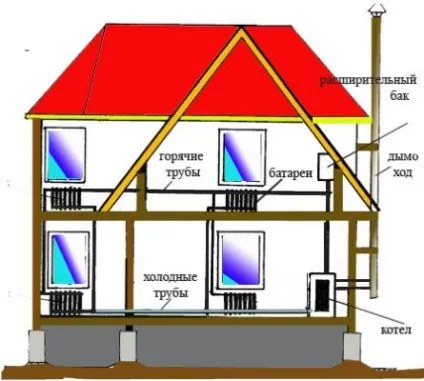

Схема водяного обігріву приватного будинку

Опалення заміського будинку за допомогою водяної системи

В цілому, вибір водяного опалення очевидний - як і говорилося раніше, воно відрізняється високою надійністю і простотою експлуатації. Сама система являє собою замкнутий контур, який складається з котла опалення, радіаторів і трубопроводу.

Для підтримки постійної високої температури використовуються різні види палива - починаючи від газу і закінчуючи звичайними дровами. На сьогоднішній день найбільш економічним і вигідним є газове опалення.

Зверніть увагу!
Крім труб, радіаторів і котла в систему опалення входять запобіжні клапани, циркуляційний насос, манометр і розширювальний бачок.

Ну ось, тепер ми добралися і до розведення, яка в приватних будинках (квартирах) зустрічається двох типів: двотрубна і однотрубна.

однотрубна розводка

Схема однотрубної розводки

Однотрубна схема розводки опалення являє собою конструкцію, в якій вода послідовно проходить через усі батареї. Виходить, що в останню батарею вода надходить значно більше холодна, ніж в першу.

Експлуатація та ремонт такої опалювальної системи досить складна, з огляду на те що для лагодження одного радіатора або для заміни елемента, вам буде потрібно відключити всю систему, перекрити всі радіатори і тільки потім починати ремонтні роботи. Така ось схема.

Двотрубна система і її розводка

Незважаючи на те, що однотрубна система являє собою надійний і перевірений варіант, інженери не стояли на місці, і незабаром з'явилася двотрубна система опалення з нижнім розведенням. Що цікаво, вона підходить практично для всіх типів будівель - будь то адміністративний корпус або житловий багатоповерховий будинок.

З вищесказаного зрозуміло, як працює однотрубна опалювальна схема і з чим доведеться зіткнутися звичайним громадянам. Тепер слід розібратися з двухтрубной системою, в схемі якої виконана нижня розводка.

Двотрубна система відрізняється від однотрубної тим, що тепло розподіляється по всьому приміщенню рівномірно, виключаючи втрати тепла. Сама вода подається через магістраль, яка розташована в підвалі або вмонтована в підлогу.

Далі, вода рівномірно розподіляється по стояках, які по ланцюгу направляють потоки гарячої води в радіатори. В іншій послідовності, відпрацьована вода виходить з радіаторів і по іншим стояках відправляється в трубопровід.

Увага!
Головна особливість двотрубної системи полягає у рівномірній подачі води (окремо на кожен радіатор).

Що примітно, з такою розводкою можливе відключення будь-якого радіатора окремо! Кожна батарея опалення оснащується двома трубками - відводить і підводить, тому розводка і називається двухтрубной.

Двотрубному опалення з верхнім і нижнім розведенням

Такі системи діляться на два підтипи - система опалення з верхньою розводкою і з нижньої.

Тепер, перш ніж відповісти на питання - як правильно зробити розводку опалення, розглянемо обидва підвиду уважніше:

1. Верхня розводка відрізняється від нижньої тим, що монтується поверх радіаторів опалення. У більшості випадків, трубопровід проводиться на горищі або монтується в стелю (стельове покриття). Виходить, що гаряча вода подається по основній магістралі (вертикальна труба) вгору, де потім по стояках розподіляється на радіатори в кімнатах. Відводиться вода по «обратке», яка розташована вже нижче рівня батарей опалення. Для того щоб виключити повітряні пробки, використовуються спеціальні розширювальні бачки.
2. Нижня розводка має на увазі собою розташування відводить і труби, що подає нижче рівня радіаторів. Тобто, гаряча вода надходить і відводиться знизу. Повітряні пробки в нижній розводці ефективно видаляються за системою Маєвського - на радіатори встановлюються спеціальні крани.

Увага! Схема розведення системи опалення. як нижньої, так і верхньої, найбільш ефективні в разі вертикальної конфігурації. Тобто, коли батареї опалення змонтовані на різному рівні (на декількох поверхах).

Двотрубному опалення - недоліки і переваги

Як годиться, почнемо з переваг:

• Кількість тепловтрат зведено до мінімуму, так як магістраль розташовується в підвалі або вмонтована в підлогу;
• Систему можна запустити навіть в недобудованому будинку (навіть коли побудований тільки перший поверх);
• Запірна система подання та зворотного стояків розташована в підвалі будинку - це дозволяє заощадити місце і значно полегшує обслуговування;
• При ремонті приміщень на верхніх поверхах, опалення з верхнім розведенням можна не відключати;
• Можливість самостійного розподілу тепла - ви включаєте опалення в тих кімнатах і приміщеннях, де воно вам дійсно необхідно.

Тепер що стосується недоліків: розводка труб опалення - досить витратний в плані матеріалу і фінансів процес. При монтажі двотрубної системи своїми руками вам буде потрібно в 2 рази більше матеріалу! Ще один мінус - низький тиск в трубі, що підводить.

Крім вищеназваних недоліків є ще один - вам в 2 рази частіше доведеться спускати повітря з радіаторів опалення. Безперечно, за допомогою крана Маєвського можна спростити цю справу донезмоги, але на нього доведеться теж витратити чимало грошей.

Підведемо підсумки

Схема опалення будинку, складена професіоналом

По суті, виходить, що однотрубна і двухтрубная системи опалення мають свої позитивні і негативні сторони. Наприклад, верхня розводка опалення може суттєво знизити ваші витрати за комунальні послуги, але змусить вас непогано попотіти при монтажі та експлуатації системи в цілому.
