Найпопулярніший, дешевий і простий спосіб, крім анаглиф очок ні чого не потрібно, крім розуміння на яке око який світлофільтр одягнути і чи збігаються кольори очок і стереофільму :)
Поділ зображення досягається шляхом колірної фільтрації. У зображенні, наприклад (для червоно / синьо - зеленого анагліфа), в червоному каналі (R), в RGB колірній системі, поміщається тільки лівий ракурс стерео зображення, в синьому (B) і зеленому (G) каналі - тільки правий ракурс зображення , в окулярах стоять світлофільтри тих же кольорів, в лівому червоний, в правому синьо-зелений, кожне око бачити свою картинку (ракурс).
Існує багато варіантів: червоно / сині (red / blue, R / B), червоно / зелені (red / green, R / G), червоно / синьо - зелені (red / cyan, R / G + B), жовто / сині (yеllow / blue, R + G / B, ColorCode 3D), зелено / червоно - сині (пурпурний) (green / magenta, G / R + B). У нас в основному поширені червоно / синьо - зелені окуляри (red / cyan) з червоним на ліве око (виняток "Ніч живих мерців 3Д" там червоний праворуч) і останнім часом нові фільми в green / magenta (зелено / пурпурні). Повноцінних, що використовують всі канали RGB, видів очок всього три, решта варіанти, або із зсувом гами або з двох каналів що мало для повного колірного охоплення. На рис. я зобразив "анаглиф - дерево" трьох типів очок, отриманих з трьох основних кольорів RGB і їх похідної - додаткових кольорів CMY + K.

100р) з якої в комплекті йдуть окуляри (або декілька), замовити в ін-пов магазині (пошук рулить) від 30-600р (картонні, пластикові з склом).
Або зробити самому, варіантів маса, все від фантазії залежить. Приклади: фотофільтри, плівочки для театральних прожекторів або для упаковки квітів, окуляри-акваріуми з кольоровими рідинами типу вина / лікарів / зеленки / чорнила, роздрукувати на струйников потрібні кольори з ФШ на прозорій плівці і відразу скласти плівку вдвічі фарба до фарбі щоб склеїлася і була прозорою (спеціальна плівка для принтерів має матову поверхню з одного боку щоб фарба трималася), ну і всякі кольорові скельця, плівки, пластмаски.
Як виготовити стереоочки з убитого картриджа

4) Стереопари горизонтальні / Side - by - Side
а) Перехресне

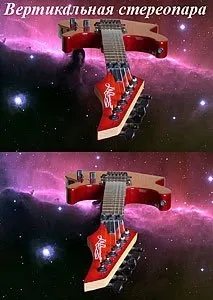

5) Стереопара вертикальна (формат OverUnder)

6) Interlaced / Черезстрочне (формат)

У парні рядки розгортки записується зображення одного ракурсу (наприклад лівого) в НЕ парні іншого (наприклад правого). При такому методі пропадає половина вертикального дозволу у кожного ракурсу, тобто здатність для рухомого зображення стає 720х240 при повному 720х480 в 2Д версії. Виглядає як кольорове зображення з двоїнням у вигляді "гребінки", працює при рядковому виведення на монітор (рядкова розгортка), при включеному фільтрі "деінтерлейс" (прогресив) ракурси змішуються і в окулярах немає поділу і 3Д ефекту.

Мережа кінотеатрів, формат, той же поляризаційний метод але на відміну від лінійної поляризації використовує циркулярну поляризацію що позитивно позначається при нахилі голови, гхостінг не виникає (при лінійної поляризації при нахилі окуляри пропускають не свій ракурс). У нас мережа кінотеатрів "Киностар"
Такий метод застосовується в 3Д моніторах Zalman. Зараз з'явився ТВ РК JVC 46 "1920х1080 з чересстрочним (дозвіл кожного ракурсу зменшується вдвічі) додатковим циркулярним поляризатором під ці окуляри, принцип як у Залман.

11) 3D-ready монітори, ТВ, проектори

На фото приклади деяких 3Д моніторів, всі вони працюють по різному принципом.
1) iZ3D - лінійна поляризація, в окулярах пасивна на ЖК дисплеї - активна.
2) Zalman - циркулярна поляризація, на ЖК панелі черезрядковий поляризатор, один ракурс = половині вертикального дозволу монітора.
3) Planar - лінійна поляризація в окулярах і ЖК матрицях (в будь-якому ЖК моніторі вона є). Такий монітор не складно виготовити маючи два будь-яких ЖК монітора, напівпрозоре дзеркало або скло і поляризаційні окуляри.
4) Комплект Samsung "SyncMaster 2233RZ 22" + NVIDIA 3D Vision - затворний метод, монітор має розгортку 120Гц, окуляри ЖК активні бездротові, так само працюють з ЕПТ старими моніторами, сумісними ЖК / DLP / плазма моніторами, ТВ, проекціоннікамі і проекторами.

Як дізнатися формати 3Д?

SideBySide - Горизонтальна стереопара (пліч-о-пліч). У Стереоплеєр як "горизонтальна пара / розташування", "Side By Side", в Стереоскопік плеєрі неправильний переклад як "попеременная пара"

Додатково: "Порядок ракурсів":

OverUnder - Вертикальна стереопара (вище / нижче, над / під). У Стереоплеєр як "вертикальна пара / розташування", "Over / Under", "Above / Below".
додатково:
"Порядок ракурсів":
Лівий ракурс згори:

Правий ракурс згори:

Anamorph OverUnder - анаморфное вертикальна стереопара (вище / нижче), то ж що і горизонтальна, тільки стиснення пропорцій кадру відбувається по вертикалі. У Стереоплеєр як Over / Under (Вертикальна пара).

BlueRay3D - новий Стандарт 3D BlueRay з кодеком MVC (Multiview Video Coding) на основі H.264 Advanced Video Coding (AVC) і файлами з розширенням SIFF. В якості носія використовуються звичайні BD25 або BD50 болванки. В роздачі зазвичай образ або ремукс 3Д блюр диска.

SeporateFiles - Роздільні файли з правим і лівим ракурсом. Звук береться за вибором з лев. або прав. У Стереоплеєр наприклад, «Відкрити правий і лівий файл".

DualStream - Двох потокове. Один файл / контейнер з двома потоками (доріжками) правого і лівого ракурсу. Звичайними плеєрами відтворюється як 2Д (тільки один ракурс з повним дозволом і правильними пропорціями), Стереоплеєр як два роздільних файлу прав. і лев. ракурсу.

green'magenta - Зелено - червоний + синій (по RGB, G / R + B) Теж з маджента, приблизно пурпурний або малиновий.

yellow'blue - Жовто - синій (по RGB, R + G / B)

Interlaced - Черезстрочне (Field-Sequential, чергування полів). У парних рядках знаходиться один ракурс в непарних другий. Ракурси змішуються і не розділяються в Стереоплеєр або окулярах якщо працює фільтр "деінтерлейс" або стоїть прогресивна розгортка.
