Доброго времени суток, пропоную вашій увазі невеликий опус.
«Так уже повелося - що у кожного з нас є невелике захоплення - хтось любить фотографувати, хтось міряється папугами, а хтось просто. в загальному це не настільки важливо, так от моє невелике захоплення - це збірка комп'ютерів. Пропоную прочитати невеликий звіт по моєму хобі - складання комп'ютерів »
Не так давно, я викладав огляд ДСБ DNS Extreme XL. там я згадав про деякі недоліки даної форми збірок, а саме відсутність хорошого кабель-менеджменту і не найвідоміші бренди з комп'ютерного заліза (відбувається це не через жадібність компанії, а скоріше жадібності вендорів, товар в збірку вибирається на основі тендера - хто запропонує кращу ціну і оперативність - ті залізяки і поставлять). Тут же ми розглянемо конфиг на прикладі користувача.
На форум постукав чоловік з Тернополя області, йому було запропоновано прокотитися до мене в Ангарськ, де йому підберуть і безкоштовно * (людина нічого не платить, подробиці щодо поводження в ЛС) все зберу, від нього вимагалося лише назвати бюджет (склав до 31000 рублів) і побажання (ігровий). Підібравши конфігурацію - ми домовилися про зустріч і далі по накатаній.

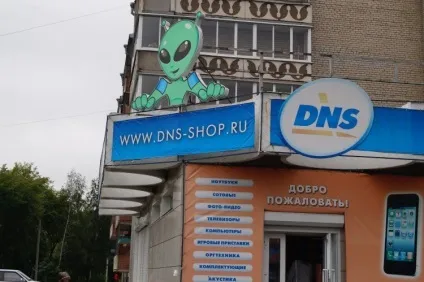

Їдемо напевно в самий грамотний магазин міста - Ангарськ «10 мікрорайон». шукаємо потрібного менеджера (Шишкін І.В.), хоча можна сміливо звертатися до будь-якого - тут завжди допоможуть і розкажуть. Віддаємо йому роздруківку і чекаємо поки нам все принесуть.

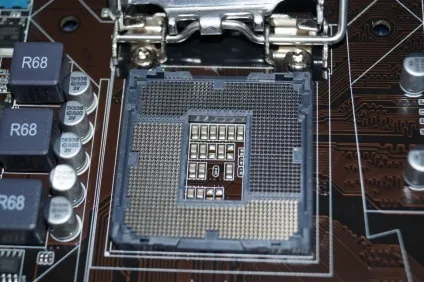

Нас же цікавить в першу чергу цілісність сокета (завжди перевіряйте при покупці), відкриваємо - знімаємо кришку і уважно дивимося.
Все оплатили, зібрали (процесор поставили в сокет. Щоб не пошкодити «ніжні» контакти) і поїхали ..

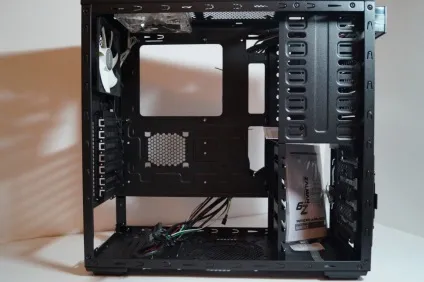

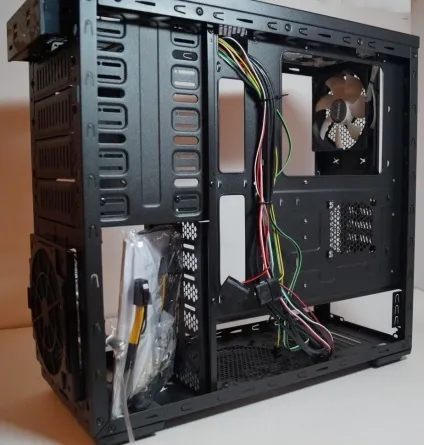

Як ви вже могли помітити, корпус ми вибрали досить популярний і недорогий кейс від південнокорейської Zalman, одного з лідерів в питаннях охолодження комп'ютерних комплектуючих. Модель Z9 Plus. В першу чергу треба зробити, так це зняти верхню і бічні кришки, щоб перед нами постав голий скелет нашої майбутньої ігрової станції, шасі виконано із сталі товщиною близько 0.92мм, зовсім як у дорослих, ніяких особливих люфтів і скрипів не виявлено.

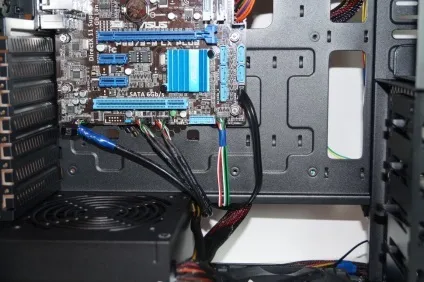

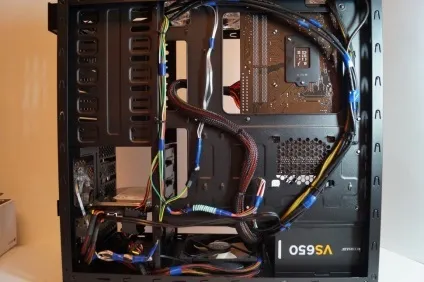

. змотуємо в потрібні комплекти, панель фронтального аудіо - нікуди не кріпимо, щоб в майбутньому не заважало підключенню, інші комплект на подобі front panel і usb змотуємо в окремі пучки. Прокладаємо за задньою стінкою і закріплюємо стяжками.
Зважаючи на наявність на корпусі просто таки жахливих вентиляційних отворів під блоком живлення, що створює зайві перешкоди і відповідно шум, блок живлення встановлюємо вентилятором вгору, це нам дасть і ще одна перевага - менше пилу всередині блоку. Далі на черзі йде невеликий фокус - прокладка дроти живлення CPU через зовнішній роз'єм 4pin, в комплекті з корпусом додається подовжувач, але нам він не потрібен, тому що вибрав сучасний блок від Corsair VS650 [/ b]. з довжиною дроту близько 60 см. Однак є один нюанс, протягувати цей провід треба ДО установки мат. плати, інакше це буде зробити дуже проблематично, пізніше побачите чому:

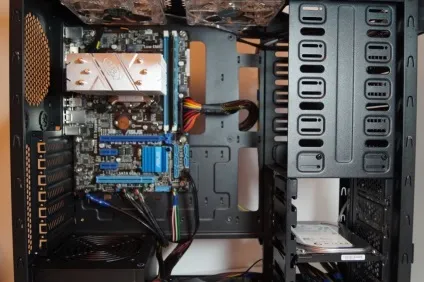

Ставимо задню кришку на задню панель, укручуємо стійки під мат. плату (строго по підготовленим отворів, інакше є ризик закоротити плату) і встановлюємо базу, багато хто може сказати - що "фу, такий конфіг і дешева плата", але так уже повелося, що велика частина необхідних контролерів "переїхали" прямо в кристал CPU і необхідність у потужній системі живлення з великими радіаторами відпала, споживання сучасних чіпів рідко виходить за межі 120Вт при "повітряному розгоні". Це все лірика, переходимо до найцікавішого - модифікації системи охолодження.
«На даному конфіги було вирішено спробувати дещо нове, а саме зменшити шум і застосувати схему циркуляції повітря" знизу-вгору ", при цьому зберігаючи" закон "про збереження повітряного тиску. Полягає він у тому, що "тиск повітряного потоку на вході має бути приблизно дорівнює тиску на виході, тоді пилу в системнике буде набагато менше" »
Так ось система охолодження, всім добре відомого корпусу представлена у вигляді - чотирьох вентиляторів типорозміру 120х120 (додатково можна встановити ще 2: вниз і вгору). Три з них оснащені колодками 3 pin Molex, четвертий 4 pin PCplug Molex (в народі "IDE"). Для початку було прийнято рішення зняти бічний і задній вентилятори і встановити наверх і вниз. Кулер CPU теж ставимо паралельно нижній площині корпусу.

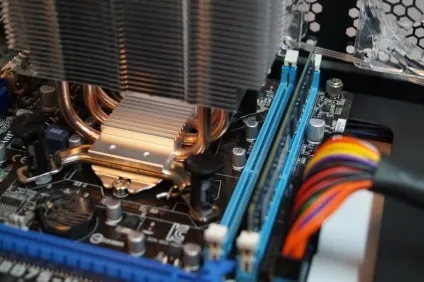

Багато хто може сказати, що так ми не зможемо використовувати перший слот пам'яті, але наступна фотка розвіє цей факт, планка була надалі переставлені в нього [перший слот].
Наш корпус оснащений вбудованим регулятором оборотів на 2 вентилятора і мета нашої модифікації була підключити відразу всі вентилятори, крім процесорного в ці дві колодки. Останній оснащений системою регулювання обертів методом ШІМ (широтно-імпульсної модуляції) і в залежності від навантаження змінює свої обороти.
Для того щоб здійснити задумане - необхідно відрізати колодки двох вентиляторів я вибрав вентилятор з PC plug і один з 3pin і згідно терморегулятори підключити "землю до землі", а "плюс до плюса" - попередньо зачистивши дроти і зробити скрутку. Звучить страшнувато, але це не складно.

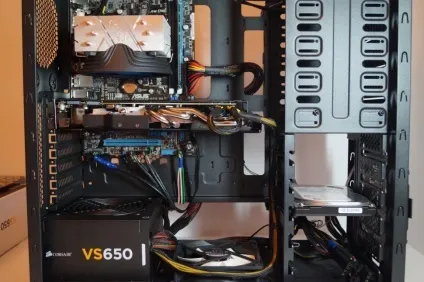

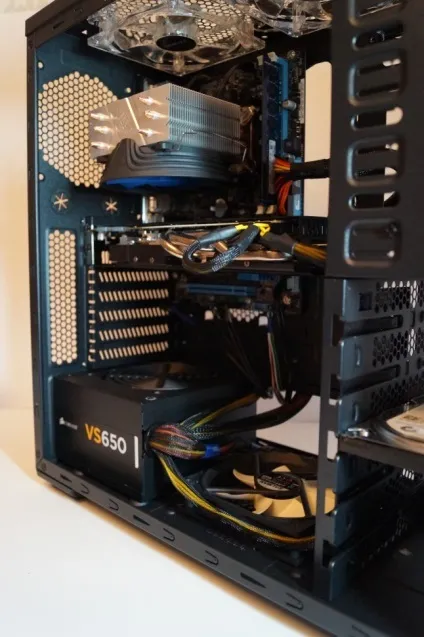

А ось так виглядає наш повністю зібраний і готовий до тестування ігровий комп'ютер.
Із збіркою начебто все, перейдемо до тестування, в якості програмної середовища була обрана ОС Windows 7 X64
конфігурація
На цей раз не було часу на ігрові побігеньки, запускаємо парочку синтетичних тестів і один напів-ігровий.
Програмні засоби тестування:

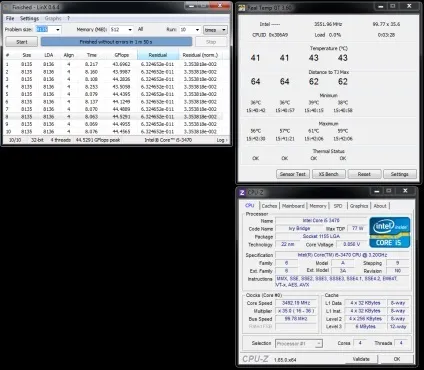

• LinX (додаток створює екстремальну навантаження на процесор і є стрес-тестом для вашої системи охолодження, якщо ви не впевнені в останній - краще не запускайте)

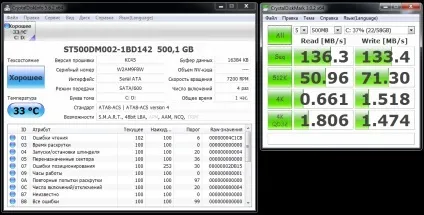

• CrystalDiskMark CrystalDiskInfo

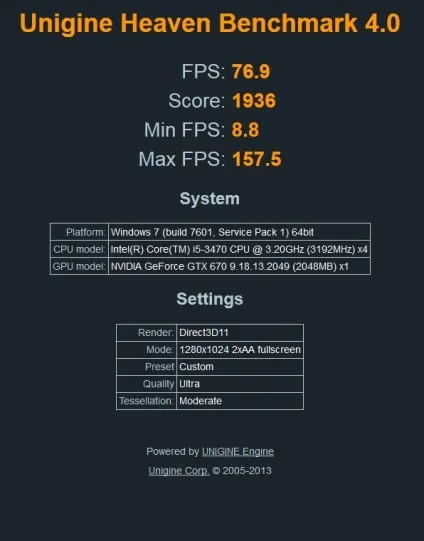

• Unigine Heaven 4.0
Температура виводиться на вбудований індикатор, знімається з термодатчика. На момент тестування в приміщенні була температура близько 26-27С, обороти вентиляторів встановлені на мінімальне положення і становлять близько 800-900rpm.
І так результати побіжного тестування:
CPU: прогін мінімальний, оцінити можна тільки приблизний нагрів, т.к в разі тривалого нагрівання, температура могла збільшитися ще на шість-сім градусів, в іграх результати будуть значно скромніші.
Ось і підійшов наш невеликий забіг-гайд по збірці і підбору комплектуючих. Перейдемо до опису плюсів і мінусів відношенню до готових системних блоків.
плюси:
• Продуктивна конфігурація для сучасних ігор
• Тиха система охолодження
• Ефективний кабель-менеджмент
• Хороший запас під подальший апгрейд
• Відомі бренди при складанні конфігурації
мінуси:
• Гарантія на кожну деталь, згідно гарантійною угодою, проти 3х років на ДСБ
• Необхідність складання
Дякую за увагу, залишайтеся на зв'язку. Кому стало цікаво з приводу моїх пропозицій по збірці - пишіть в ЛС, всім обов'язково відповім і допоможу.
