Перевірка і регулювання натягу ременя вентилятора трактора

Перевірка і регулювання натягу ременя вентилятора (водяного насоса) трактора. Нормальним натягом ременя вентилятора вважають таке, при якому від натискання на ремінь в середній його частині з силою 30-40 Н утворюється прогин 10-15 мм (у двигунів з повітряним охолодженням - 15-20 мм).

Натяг ременя вентилятора (водяного насоса) контролюють пристосуванням КІ-13918, яке складається з корпусу, двох секторів, штока з рукояткою, опорного кільця, а також циліндра і пружин, розташованих усередині корпусу.

На секторі 4 (рис.) Нанесена шкала у вигляді двох похилих ліній, на одній з яких проставлені цифри 1-6, умовно позначають типорозмір ременя. Між лініями шкали є напис «Норма», що позначає зону нормального натягу ременя, розташовану між лініями. На секторі 3 нанесена довідкова табличка для певного типу перевіряється ременя. Вузли і агрегати дизеля, привід яких здійснюється за допомогою ременів, умовно позначені літерами: «В» - вентилятор, «Г» - генератор; «К» - компресор. Умовне позначення типу ременя в табличці таке ж, як і на секторі 4. Зліва, навпаки відповідних умовних позначень, вказані марки тракторних дизелів.

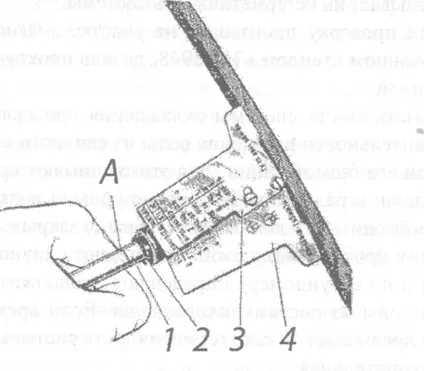

Пристосування КІ-13918: 1 - шток; 2 - кільце; 3,4 - сектори; А - контрольна ризику

Для перевірки натягу ременя прикладають пристосування до гілки ременя перпендикулярно її площині (приблизно в середині між шківами) так, щоб упори секторів 3 і 4 притиснулися до бічної поверхні ременя, аоснованія секторів прилягали до його зовнішньої поверхні. Натискають на рукоятку штока 1 до суміщення ризики А на штоку з торцем кільця 2. Зусилля стиснення пружини дорівнює 40 Н. При цьому сектори розсуваються на кут, який відповідає величині прогину ременя. Знімають пристосування з ременя і за шкалою сектора 4 визначають необхідність натягу або ослаблення ременя. При нормальному натягу ременя контрольна грань сектора 3 не виходить за межі ліній шкали правого сектора в точці з умовним позначенням типу ременя приводу вузла (агрегату) діагностується дизеля.

Конструкція і принцип дії пристосування дозволяють перевіряти натяг (прогин) ременя на будь-який його гілки незалежно від її довжини. При цьому кут розвороту секторів буде одним і тим же.

Натяг ременя регулюють шляхом переміщення генератора в сторону від двигуна. Якщо контрольна грань сектора 3 перекриває лінію шкали з умовними позначеннями типів ременів в точці, де нанесено позначення даного типу ременя, його слід натягувати, а якщо не доходить до іншої лінії шкали (без цифри) - ремінь послаблюють.
