Перетин конуса з циліндром

За вихідними даними будуємо конус і циліндр.

Знаходимо точки перетинання утворює конуса з поверхнею циліндра (точки 1 і 2)

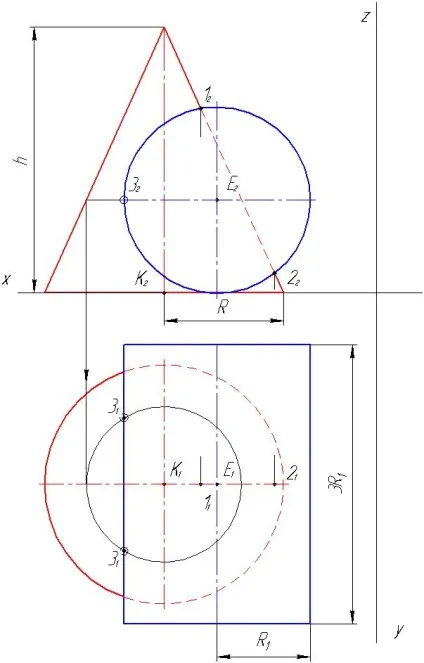

Для знаходження точки перетину 3 розсікає обидві поверхні горизонтальною площиною гамма. Перетином конуса є коло, перетином циліндра - прямокутник. В їх перетині знаходимо точки 3.

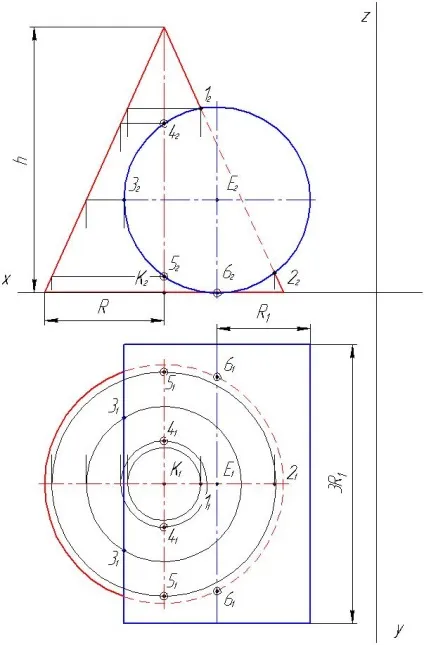

Аналогічним способом визначаємо додаткові точки перетину 4, 5 і 6.

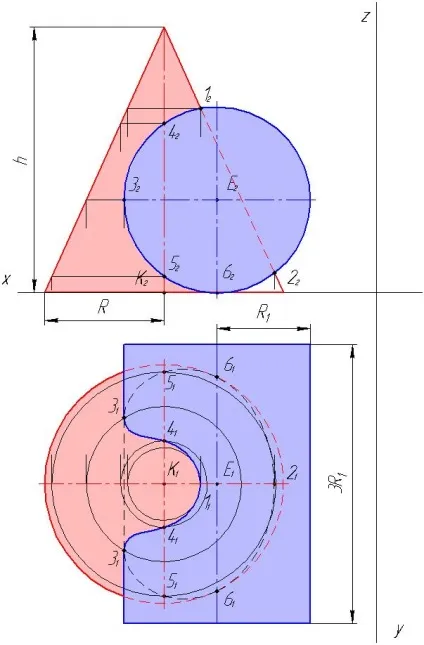

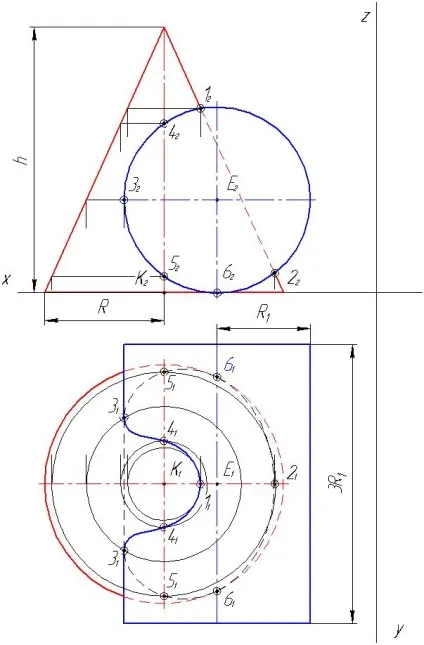

За певних точок будуємо лінію перетину конуса і циліндра.
