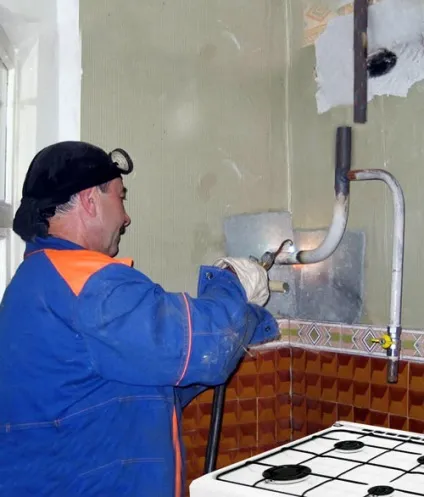

Перенесення газових труб в квартирі норми монтажу, особливості заміни і з’єднання, відео та фото

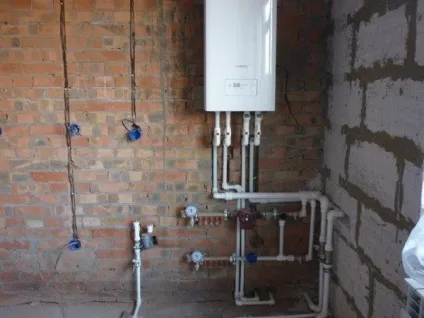

Газовий котел опалення з розведенням

Чоловік спочатку бив себе п'ятою в груди, що ми самі з вусами, і він легко впорається сам, але, вивчивши всі вимоги, норми і правила, ми зрозуміли, що робити цього не варто. Розповім, чому, і який алгоритм дій в подібній ситуації.

«Я б цьому дядькові з великими вусами ... вуха-то пооткрутіл»

Це найлегше, що ви можете почути від фахівців газової служби, які щорічно приходять для перевірки обладнання, а також для укладення договору або усунення несправностей.

наслідки самодіяльності

Якщо ви ризикнули і самі зробили перемонтаж труб так, як вам зручно, будьте готові до неабиякому штрафу розміром 5-10 МРОТ.

Але він здасться вам дрібною неприємністю на тлі проблем, які можуть виникнути після такої самодіяльності. Бо жодні гроші не можна порівняти зі здоров'ям і безпекою ваших близьких.

А якщо потрібно переварити газову трубу в квартирі багатоповерхового будинку, то постраждати від аматорського втручання в складну і небезпечну систему можуть і інші люди.

На жаль, такі картинки не рідкість в наші дні

Наприклад, мій чоловік прекрасно володіє побутових електричних зварювальним апаратом, але, як виявилося, з'єднувати труби їм небажано, так як довгим електродом нелегко дістатися до важкодоступних місць, і можуть залишитися непроварені ділянки. Крім того, він робить товстий шов, який звужує внутрішній діаметр труби.

Все це порушує безпеку системи, а чим загрожує витік газу, всі прекрасно знають. Так і під час зварювання може виникнути вибух, якщо вона ведеться не за правилами, наприклад, при відкритому крані.

Правила і норми ГОСТу

Існують спеціальні стандарти, що стосуються монтажу газового обладнання та труб в житлових приміщеннях, їх перенесення. Наприклад, де і як повинна проходити газова труба в квартирі - норми ГОСТу:

• До будь-якої ділянки труб повинен бути вільний доступ. Тобто, їх не можна прокладати в каналах або закривати при облицюванні стін (що, до речі, мені дуже хотілося б зробити);
• У місцях проходження труб крізь стіни вони повинні полягати в міцні футляри (наприклад, відрізки труб більшого діаметру), які виступають за площину не менше ніж на 3 см;

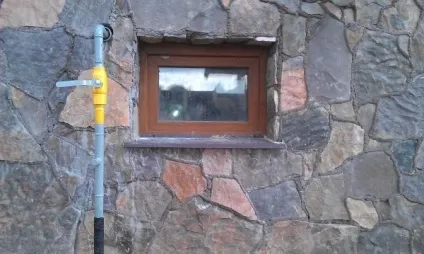

Введення труби в будинок

• Вони не можуть перетинати дверні та віконні прорізи, вентиляційні отвори;
• Допускається тільки жорстке з'єднання труб газопроводу;
• Довжина гнучких підводок до газорозбірні обладнання не повинна бути більше 3 м;
• Горизонтальні ділянки монтуються на висоті не менше 2,2 метра від рівня підлоги;
• Газопровід по всій довжині повинен бути пофарбований, особливо важливо контролювати стан покриття в місцях перетину зі стінами.

Бажано, щоб колір газових труб відрізнявся від інших

Також є конкретна інструкція на виконання газозварювальних робіт, один з найважливіших пунктів якої говорить, що кран на подачу газу повинен бути перекритий на цей час. Але нам вона потрібна тільки для ознайомлення, щоб мати можливість проконтролювати роботу зварювальників. Тому що, повторюся, самим лізти в систему небезпечно і дуже накладно для сімейного бюджету.

Навіть якщо ви добре заощадите, виконавши перенесення своїми руками або за допомогою знайомих приватників, це рано чи пізно стане відомо вашої обслуговуючої організації, і заплатити штраф таки доведеться.

Діємо за законом

Не знаю, як вас, а мене наведені вище аргументи проти того, щоб перенесення або заміна газових труб в квартирі виконувалася самостійно, цілком переконали. Хто зі мною - Новомосковськ далі.

шукаємо виконавця

Наступний крок - пишете заяву, вказуючи в ньому, що вам потрібно переробити, і чекаєте приїзду фахівця на об'єкт. Поки тільки для огляду, винесення вердикту про можливість або неможливість перенесення, складання проекту.

Консультація на місці

Відразу скажу: ціна послуг у газівників абсолютно не гуманна, вони можуть 500 рублів взяти тільки за те, щоб поставити пломбу на лічильник. Тому постарайтеся відразу хоча б приблизно дізнатися, скільки коштує перенесення газової труби в квартирі в вашому випадку.

Може бути, буде простіше і дешевше використовувати довшу гнучку підводку (максимум 3 метрів, пам'ятайте, да?) Або переглянути план розміщення меблів, якій ця труба заважає.

Деяким проектувальникам руки б повідривати

Якщо ж вас все влаштовує, стверджуєте проект і кошторис, і чекаєте робітників. Але! Не забудьте перевірити у них посвідчення, що дозволяють проведення таких робіт. У них повинна стояти відмітка про допуск з датою.

Спостерігаємо за роботою

Не варто пускати все на самоплив, сподіваючись на професіоналізм виконавців. Спостерігайте за процесом хоча б заради того, щоб все було зроблено так, як потрібно вам, і красиво. А то вони можуть ...

Взагалі ж, послідовність їхніх дій має бути такою:

• Перекривається кран на вході в будинок або квартиру;
• Усуваються всі джерела відкритого вогню (в тому числі курці);
• Виконується продування газопроводу, щоб видалити з нього залишки газу. Я не знайшла, як це повинно робитися за правилами. На практиці бачила, що просто включається конфорка на газовій плиті і газ згорає;
• За допомогою болгарки проводиться обрізка газової труби в квартирі;
• А далі все залежить від того, яка переробка запланована. Якщо трубу потрібно подовжити, відрізок потрібної довжини приварюють до одержали отвору, а на іншому кінці встановлюється на різьбу кран. Якщо вкоротити - то відразу кран. А якщо повернути, то обрізана труба глушиться, в ній висвердлюється інший отвір і вже до нього приварюється продовження трубопроводу;

Йде зварювання газової труби

• Найвідповідальніший момент - установка крана. При цьому повинні обов'язково використовуватися паронітові прокладки та ущільнювачі - спеціальні стрічки, накручують на різьбу;
• Монтаж газового обладнання (плита, газова панель, котел, колонка) виконується гнучкою підведенням оптимальної довжини: вона не повинна ні звисати до статі, ні бути натягнутою, як струна.

З'єднання крана - гнучкий шланг

Після всього цього кран відкривається і перевіряється якість всіх з'єднань, як зварних, так і різьбових. Скрізь пишуть, що робиться це за допомогою мильної піни, яку наносять на стики: якщо вона починає пузиритися, значить, з'єднання не якісне, пропускає газ.

Ну не знаю, наші газовики вже давно ходять з приладом, ось з таким:

Фото детектора витоку газів

Але неважливо, як ця витік виявиться. Якщо вона є - знову перекривається кран і усувається шлюб. Так, і не забудьте зажадати видачі акту виконаних робіт та внесення змін до газового проект будинку.

На закінчення

Єдиний, на мій погляд, недолік «законних дій» полягає в тому, що перенесення труб доведеться почекати: поки спец до вас добереться, поки він все намалює-вважатиме, поки дійде черга на переробку, пройде чимало часу. Але ... тихіше їдеш - далі будеш.
