Перемотка котушки динаміка

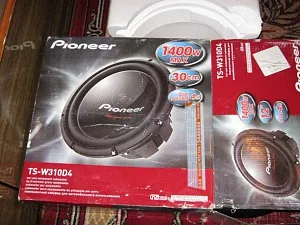

Придбав я собі за низькою ціною динамік pioneer pioneer ts-w310d4 /
Гарні дин. нічого погано про нього не скажу.Виполнен зазвичай але з хорошого матеріалу.

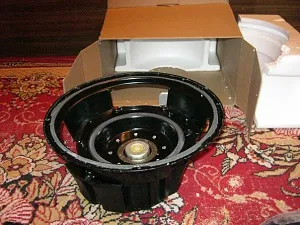

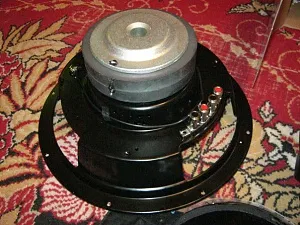

Загалом при прозвонке виявилося що не одна з котушок не дзвонить (система 4 + 4) .Разобрал дин. котушка чорна що негр, але здивувало те, що витки не злетіли з котушки.
Розмотав котушку ((146 Витків) витки вважаю але ніколи не мотаю строго по витків) діаметр проводу 0,4.
Система 4 + 4 мені не особливо сподобалася вирішив зробити його в 4 Ом (2 + 2) не викусивать ж поводкі.било вирішено переробити в 2 + 2.Пересчет дав діаметр проводу 0,45 (витки не заганяли, розрахунок строго по висоті намотування) .

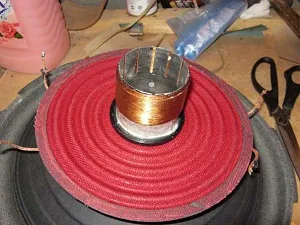

Перша намотування катуха.

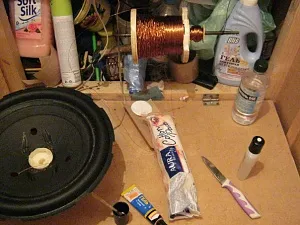

Зробив знайомий токар шаблон, і понеслась.Клей по старинки використовував "Супер момент Прозорий" (раніше мотав тільки дині до 100Вт)
Намотування зайняла годин 5 (з перекуром) котушка в 4 шари 2ма проводамі.Замер показав 2 + 2.Значіт заповітна формула працює.

d = ³√ (22 * 10-5 * L * D / R)
D - зовнішній діаметр гільзи в мм.
L - довжина котушки в мм.
R - необхідний опір котушки постійному струму.
d - діаметр мідного дроту без ізоляції.

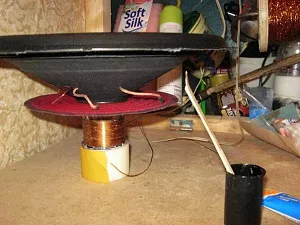

Збираємо дінамік.Сушка займає 2е доби при кімнатній температурі (30 градусів, літо сонячна сторона)
Випробування в коробі на 70 літрів, фаза 35Гц, підсилювач D класу максимальна потужність 500Вт. ФНЧ з обрізанням в 200Гц, схема підключення 4Ом (послідовно).
сигнал-синус 50Гц. 1 хвилина політ нормальний (на виході 38в)! 2а хвилина, хрускіт.
Розбираємо динамік.
Діагноз: зліт котушки в нижніх витках.
Мотаємо за новою. клей БФ-2, схема намотування і діаметр проводу без змін.
Складання та випробування: підсилювач той же.сігнал якийсь трек в стилі дуба степу підлогу треку на весь пістон.появілісь сторонні шуми.
5 хвилин перекур.
Синус 50Гц.
10 сек.-політ нормальний!
20сек.-ШУМ.
Розбираємо! Висновок-зліт котушки в верхніх витках.
ВИСНОВОК.
Потрібно використовувати вібраційно-термостійкий клей здатний не руйнуватися при температурах вище 100 градусів і сильних вібраціях.
(До речі котушка в першому тесті дуже сильно грілася (приблизно 70 градусів).
Старанне бомбардування інтернету привело але дуже цікаву сторінку. Хлопці з Пітера мотають катуха під заказ.іспитаніе проводили на постійному струмі. котушка горіла при температурі проводу 500градусов (або пиз. т прилад або хз як пояснити) .Я спробував запитати що за клей вони іспользуют.но був культурно посланий.
Пропоную обговорити клей який ви використовуєте для ремонту котушок для динаміків.
Давайте проведемо тест-драйв різним клеїв в наявності ще 2 клею (ТИТАН-навіть не знаю на якій основі, але сильний собака, і на водній як ПВА але не ПВА)). Знайдемо оптимальний і заткнемо цих Пітерських зі своїм секретом в Ж.

Перемотка котушки динаміка - технічний форум

Може ебоксідку спробувати, сам конечно не пробовал.Пробовал момент але у мене дин до 35 ват був, його вистачало))

Господар Мідної Гори

Записів у щоденнику: 6

Сказав (ла): 448

Подякували 73 раз (а) в 22 повідомленнях

Прочитав на одному з форумів:

При перемотуванні котушок у сабвуферів котушку просочуємо епоксидним клеєм розведеним з розчинником 646 і просушують феном.
