Печі для лазні з теплообмінником принцип роботи, схема монтажу і гідності

При наявності в лазні печі, оснащеної теплообмінником, не буде потрібно витрачати додаткові кошти на установку бойлери для нагрівання води. Такі моделі вважаються найбільш оптимальним варіантом, тому що вони не тільки обігрівають приміщення, а й забезпечують гарячою водою. Печі з теплообмінником, в якому вода нагрівається, а потім надходить в навісний бак, виконують відразу дві функції: наповнюють теплом парилку, мийну і передбанник і гріють воду.

види теплообмінників

При виборі банної печі, оснащеної системою підігріву води, необхідно знати, що теплообмінники бувають двох видів:

• Змійовик. Це найпростіший варіант, в якому труби згинаються в кільце і поміщаються в бак, з якого вони виводяться назовні для надходження холодної води і виходу гарячої;
• Сполучені між собою дві ємності. Нижній прямокутний бак нагрівається від палаючого палива і передає тепло верхньої циліндричної ємності. Звідти гаряча вода по трубах подається в потрібне місце. Цей вид теплообмінника застосовується найчастіше, оскільки така піч прекрасно справляється і з прогріванням всіх приміщень, і нагріванням води, що дозволяє економити паливо, а, значить, і кошти.

Принцип роботи

Будь-який вид таких пристроїв обов'язково має бути наповнений рідиною (це може бути вода або антифриз), що надходить з сполученої ємності, функцію якої виконує або навісний бак, або опалювальні батареї.

Принцип роботи теплообмінників досить простий: всі потрібні функції здійснюються за рахунок циркуляції нагрітих рідин, яка може бути природною або примусовою з підключенням електронасоса.

Щоб банна піч функціонувала з максимальною віддачею, необхідно враховувати безліч нюансів. Наприклад, досвідчені фахівці радять застосовувати відкриті системи нагріву води, тобто без тиску. Загальна протяжність труб не повинна бути більше 3 метрів, саме такі показники вважаються найоптимальнішими. Такий довжини цілком достатньо, щоб встановити бак за стіною парилки. Причому труби повинні бути товщиною не менше 1 дюйма, інакше великий опір не дозволить рідини вільно переміщатися, і без насоса подавати воду буде практично неможливо.

Для установки печі для лазні з теплообмінником необхідний фундамент, йде вглиб на 40 см. Його висота над землею визначається в залежності від рівня підлоги і топки. Навколо печі облаштовується кладка з цегли із застосуванням глиняного розчину.

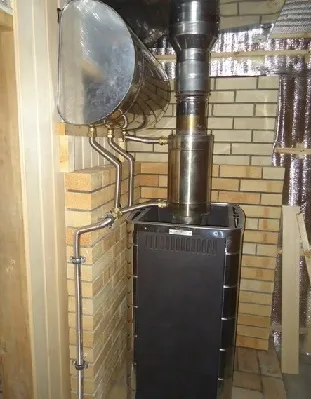

Теплообмінник поміщається в топковий приміщення, а сама топка повинна бути виведена в отвір, яке заздалегідь прорубується в зрубі. Труби, що використовуються в системі, обмотуються теплоізоляційним матеріалом, а наявні стики повинні бути ретельно герметизовані. Для димової труби в даху проробляється отвір, яке обшивається металевим листом.

переваги

Банні печі з теплообмінником мають безліч переваг, завдяки яким вони набули такого широкого поширення:

• Виконання відразу декількох функцій. Ці пристрої нагрівають і повітря в усіх приміщеннях лазні, і воду, а також забезпечують освіту пара;
• Можливість установки бака в іншому приміщенні;
• Тривалий термін служби. Виготовлені з сучасних матеріалів, печі і коштують недорого, і функціонують довго;
• Привабливий зовнішній вигляд і простота догляду;
• Легкість установки і ефективна функціональність;
• Можливість монтажу і в російській лазні, і у фінській сауні;
• Компактні розміри економлять простір в приміщенні;
• Високі показники потужності дозволяють швидко нагрівати парну до потрібної температури;
• Відсутність деформацій при нагріванні за рахунок жорсткої конструкції;

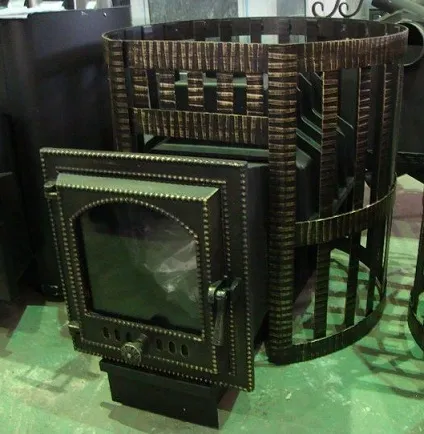

• Топки печей оснащуються жаростійким склом, через яке можна візуально спостерігати за горінням.

Техніка безпеки

Для безпечної експлуатації печі необхідно дотримуватися таких основних правил. Кріплення труб, що йдуть від теплообмінника, не повинно бути жорстким і нерухомим, адже при розширенні від нагрівання вони змінюють свої лінійні розміри.

Виносної бак слід підібрати так, щоб вода в ньому нагрівалася не раніше ніж через 2 години після початку топки, інакше в приміщеннях буде надлишок пара. Не можна заповнювати водою ємності, якщо вони розігріті до високої температури.

Перевищення потужності теплообмінника над потужністю самої печі не повинно бути більше 10%. Ущільнювати різьблення в місцях з'єднання деталей слід за допомогою матеріалів, здатних витримати високу температуру.

Габарити печі повинні відповідати площі опалювального приміщення, тому перед покупкою пристрою необхідно розрахувати обсяг парної, помноживши між собою її ширину, висоту і довжину, і від отриманого результату відняти товщину обробки стін.
