Панель приладів в машині
Ходові індикатори розташовані на передньому переобраним щиті. Додаткові прилади повинні бути розташовані збоку від сидіння водія.
При перемикачі стартера встановленому на Про всі прилади відключені від живлення. крім індикатора аварійних фар.

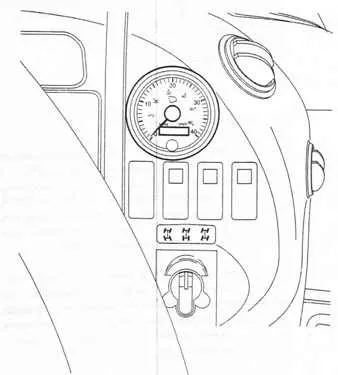

Передній приладовий щит
Головний світловий сигнал (і зумер) на передній консолі В загоряється, коли горить один із таких світлових сигналів на бічній консолі:
На передньому переобраним щиті є також додаткові попереджувальні сигнали. Головний світловий сигнал В також пов'язаний зі світловими сигналами передній консолі 2 - Несправність робочого гальма, 9 - Опущена опора стабілізатора і 10 - Індикатор
присутності води в паливі.
Попереджувальні світлові сигнали
1 Включений дальнє світло.
Чи включається при включенні дальнього світла фар. Вимкнути дальнє світло, коли на зустріч йде інша машина.
2 Несправність робочого гальма.
Якщо звучить головний зумер або загоряються світлові сигнали гальма, відображаючи відмова тиску в гальмах, як можна швидше безпечно зупиніть рух машини. Не користуйтеся інструментом знову, поки не буде відремонтована гальмівна система.
3 Передні робочі лампи.
Чи включається при включенні передніх робочих ламп.
4 Задні робочі лампи.
Чи включається при включенні задніх робочих ламп.
5 Індикатори повороту.
Блимають одночасно з індикаторами повороту. Користуватися індикаторами до здійснення повороту.
6 Не використовується в даній моделі.
7 Управління з приводом на 2 колеса.
8 Задня протитуманна фара.
Чи включається при включенні задньої противотуманной фари.
9 Опори стабілізаторів. Органи управління стабілізаторами
Запалюється, року опущені опори стабілізаторів (і встановлена передача в певних країнах).
10 Індикатор води в відстійнику палива.
Індикатор засвітиться при присутності води в відстійнику, вилийте воду при першій безпечної можливості. ^ Спустошення водоотделителя і паливного фільтра двигуна
11 арретірованія гідротрансформатора.
Індикатор засвітиться, коли гідротрансформатор арретірован - для опису та роботи. ^ TorqueLock (Блокування гідротрансформатора).
Вказує дорожню швидкість в милях на годину (ИРН) і / або в кілометрах в годину (km / h).

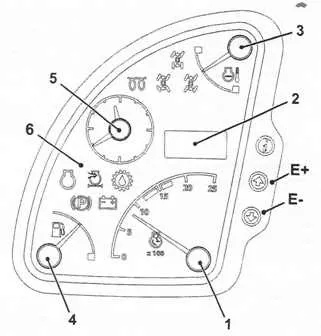

Бічний приладовий щит розташований збоку від сидіння водія. Позиції індикаторних ламп і приладів вказані на малюнку
1 Тахометр.
Показує швидкість двигуна в об / хв. Об / хв наведені по зовнішньому колі. Кожний прямокутник - 100 об / хв. Зелений пояс на шкалі вказує значення об / хв з найбільшою економією палива. У міру можливості працювати в межах тільки цієї смуги.
2 Цифровий дисплей. Цифровий дисплей.
3 Вимірювач температури води.
Показує робочу температуру охолоджувача двигуна. Стрілка приладу поступово рухається вгору разом з підвищенням температури охолоджуючої суміші. Коли значення температури охолоджуючої рідини виявиться в червоній зоні, зазвучить сигнал і загориться лампочка аварійного індикатора, а на цифровому дисплеї з'явиться текст.
Примітка: Ці сигнали залишаться доти, поки температура не вийде з червоної зони. Залишите машину, як тільки це безпечно, і вимкніть двигун. Це дозволить температурі знизитися.

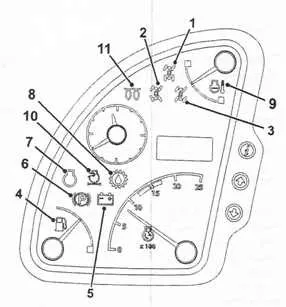

Попереджувальні світлові сигнали
1 Включено управління на два колеса. Селекторний перемикач режиму управління
2 Включено управління на 4 колеса. Селекторний перемикач режиму управління
3 Включено бічне переміщення. Селекторний перемикач режиму управління
4 Покажчик рівня палива.
При опусканні рівня палива нижче 20 літрів на 2.5 секунди на цифровому дисплеї буде відображатися відповідне текстове сообщеніе.Когда рівень палива досягне червоної зони, з'явиться повідомлення "LOW FUEL" (НИЗЬКИЙ РІВЕНЬ ПАЛИВА) і протягом 3 секунд буде звучати попереджувальний сигнал.
Коли рівень палива опускається нижче 10 літрів на 2.5 секунди, включається звуковий сигнал, який буде працювати до тих пір, поки рівень палива не підніметься вище 10 літрів на 10 секунд.Дозаправіть при першій можливості.
При порожньому баку для пуску двигуна може знадобитися підбурювання. => Заправка машини паливом.
Попереджувальні сигнальні лампочки з звуковий аварійною сигналізацією
Примітка: Якщо засвітяться лампочки 5, 6, 7, 8, 9, 10 під час роботи двигуна, зупиніть двигун при першій безпечної можливості. Не користуватися машиною до усунення несправності.
5 Відсутність заряду.
Керується відмову ланцюга заряду акумуляторної батареї під час роботи двигуна. Лампа повинна вимкнутися через кілька секунд після запуску двигуна.
6 Включений гальмо стоянки.
Чи включається при включенні гальма стоянки. коли машина в режимі ходу вперед або назад. Сигнал зазвучить, якщо обраний передній або задній хід.
7 Низький тиск моторного масла / висока температура охолоджуючої суміші.
Спрацьовує, якщо занадто падає тиск моторного масла / спрацьовує, якщо перегрівається охолоджуюча суміш двигуна. При пуску двигуна сигнал повинен згаснути. У разі несправності на цифровому дисплеї повинно з'явитися повідомлення.
8 Трансмісійне масло (низький тиск I висока температура).
Запалюється, якщо тиск трансмісійного масла занадто низька / температура масла занадто висока. При пуску двигуна сигнал повинен згаснути. У разі несправності на цифровому дисплеї повинно з'явитися повідомлення.
9 Покажчик температури води.
10 Закупорка повітряного фільтра.
Якщо світиться, то це може означати блокування повітряного фільтра двигуна. Коли запалюють попереджувальний світловий сигнал повітряного фільтра, зупинити машину і ВИМКНУТИ двигун. Після короткої паузи знову включити двигун. Якщо світловий сигнал згас, продовжувати звичайним чином експлуатувати машину.
Якщо попереджувальний світловий сигнал продовжує горіти після пуску двигуна, перевірити, чи не заблоковані елементи повітряного фільтра двигуна. У разі несправності на цифровому дисплеї повинно з'явитися повідомлення. => Заміна елементів повітряного фільтра
Коли стартер знаходиться в позиції I. якщо зовнішня температура -6 ° С або нижче, індикаторна лампочка засвітиться, щоб сигналізувати, що нагрівач впускного колектора ВКЛЮЧЕНИЙ. Коли лампочка згасне, двигун готовий до включення (Там, де встановлена ця опція). = 0 »Стартер.
Цифровий дисплей А розташований на бічній консолі. Цифровий дисплей включає в себе наступні інформаційні екрани:
1 Кількість годин, відпрацьованих двигуном
2 Час, що залишився до сервісного обслуговування
Щоб подивитися поточну кількість годин, відпрацьованих двигуном, включите підфарники. В цьому режимі цифровий дисплей показує екран кількості годин, відпрацьованих двигуном (I).
Перемикач стартера включений
Для перевірки системи всі сегменти ж-к дисплея коротко запалюються при установці перемикача стартера в положення I. ^ Стартер.
Натисніть інформаційний перемикач В, щоб перейти до наступного інформаційного екрану.
1 Кількість годин, відпрацьованих двигуном
Загальна тривалість роботи двигуна показана з точністю до 0,1 години. Наприклад, поточна тривалість роботи двигуна становить I 185,4 години.
Примітка: Коли дисплей налаштований на екран кількості годин, відпрацьованих двигуном, з'являється значок пісочного годинника IA.
2 Час, що залишився до сервісного обслуговування
Час, що залишився до сервісного обслуговування - це різниця між наступним інтервалом обслуговування і поточної кількості годин, відпрацьованих двигуном. В даному прикладі час, що залишився до сервісного обслуговування, становить 314,6 години (1500 годин - 1185,4 години).
Примітка: Коли дисплей налаштований на екран часу, що залишився до сервісного обслуговування, з'являється значок обслуговування 2А.
Примітка: Після проведення обслуговування машини, забезпечте переустановку значення, показаного на екрані часу, що залишився до сервісного обслуговування.
Перевстановлення екрану часу, що залишився до сервісного обслуговування
Після проведення обслуговування машини, забезпечте переустановку значення, показаного на екрані часу, що залишився до сервісного обслуговування.
1 Захистіть машину з опущеною стрілою навантажувача. Див. "Підготовка машини до технічного обслуговування".
2 Забезпечте, щоб гальмо стоянки був включений, потім включіть запалення.
3 Швидко натисніть і відпустіть інформаційну кнопку. Повторюйте скільки потрібно для того, щоб з'явився екран часу, що залишився до сервісного обслуговування (зі значком відкритої книги I).
5 Якщо необхідно, кнопками зі стрілками З «вгору» і «вниз» змініть екран з TIME-SRV на SRV RST (тут можна міняти і інші параметри, див. «Інші параметри машини»).
6 Натисніть і утримуйте інформаційну кнопку натиснутою протягом 1секунди, щоб вийти на екран RESET (перевстановлення). Відпустіть інформаційну кнопку.
7 Натисніть і утримуйте інформаційну кнопку натиснутою протягом 3 секунд, щоб перевстановити час, що залишився до обслуговування (один раз блимне слово RESET (перевстановлення)). Відпустіть інформаційну кнопку.
8 Натисніть і утримуйте інформаційну кнопку впродовж 1 секунди, щоб вийти з екрану RESET (перевстановлення). Відпустіть інформаційну кнопку.
9 Кнопками зі стрілками «вгору» і «вниз» перейдіть до EXIT (вихід).
10 Швидко натисніть і відпустіть інформаційну кнопку, щоб перейти до нормального режиму роботи.
Інші параметри машини
Інші параметри машини, які можна змінювати:
1 GRD HTR (обігрів решітки) - щоб змінювати установки обігріву решітки, вийдіть в цей параметр і виберіть GRD NFIT або GRD FIT (обігрів екрану встановлений або не встановлено).
2 LANGUAGE (мова) - щоб змінити мову, вийдіть в це параметр і виберіть потрібну мову.
3 H / W VERSION (версія апаратного забезпечення) - показує версію апаратного забезпечення приладового щитка.
4 S / W VERSION (версія програмного забезпечення) - показує версію програмного забезпечення приладового щитка.
5 BST PUMP - Встановлено чи не встановлений бустерний насос - BST FIT або BST NFIT.
6 BUZ - MUTE - Включення і відключення зумера. Працює тільки в I циклі перемикача запалювання.
Щоб побачити загальну кількість годин, відпрацьованих машиною, при вимкненому запаленні, включите
гальмівні ліхтарі. На цифровому дисплеї з'явиться загальна кількість годин, відпрацьованих машиною.
